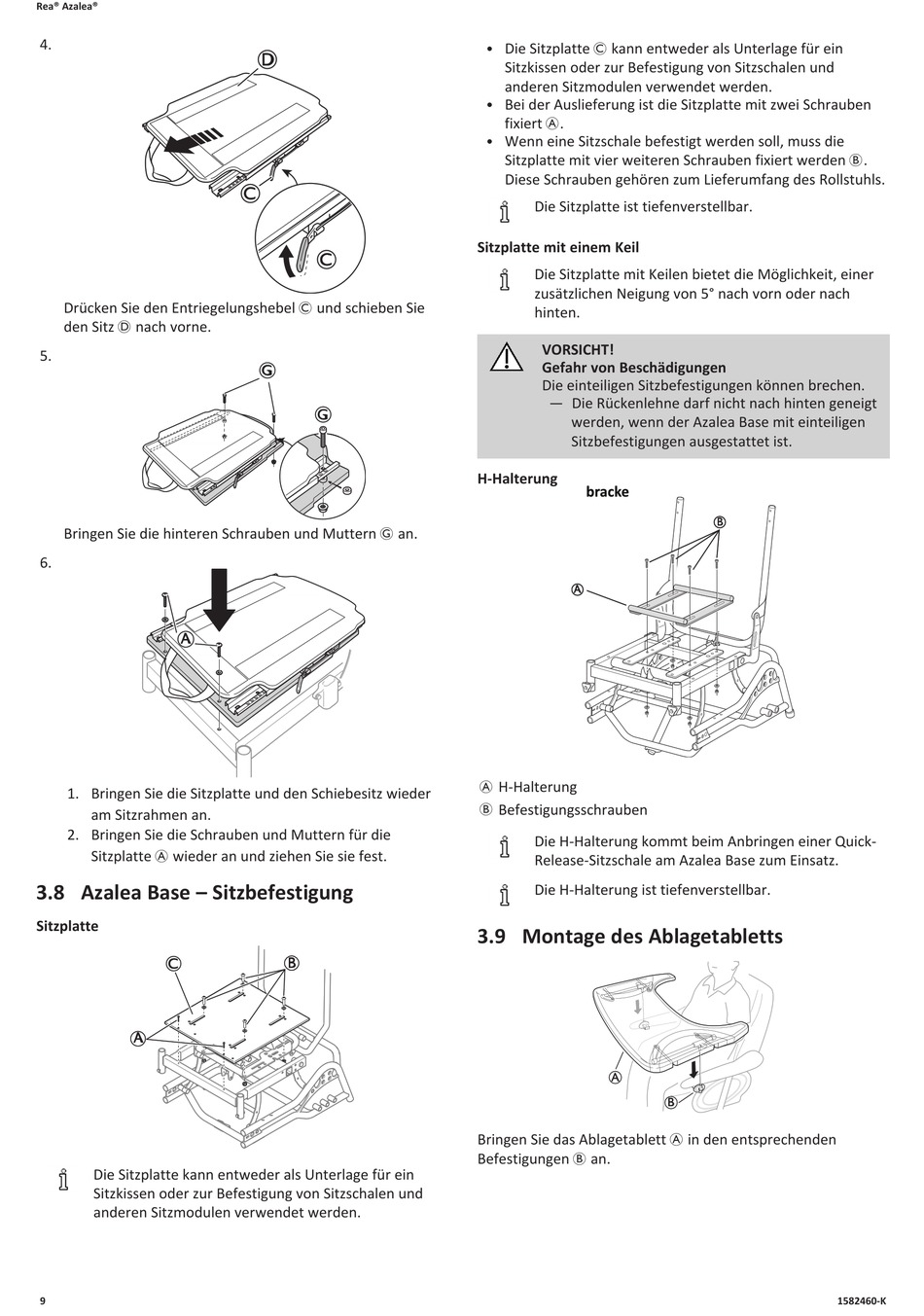

Invacare Rea Azalea Servicehandbuch Seite 9

Rea® Azalea®
4.
Drücken Sie den Entriegelungshebel C und schieben Sie
den Sitz D nach vorne.
5.
Bringen Sie die hinteren Schrauben und Muttern G an.
6.
A
1. Bringen Sie die Sitzplatte und den Schiebesitz wieder
am Sitzrahmen an.
2. Bringen Sie die Schrauben und Muttern für die
Sitzplatte A wieder an und ziehen Sie sie fest.
3.8 Azalea Base – Sitzbefestigung
Sitzplatte
C
A
Die Sitzplatte kann entweder als Unterlage für ein
Sitzkissen oder zur Befestigung von Sitzschalen und
anderen Sitzmodulen verwendet werden.
9
D
C
C
G
G
B
Die Sitzplatte C kann entweder als Unterlage für ein
l
Sitzkissen oder zur Befestigung von Sitzschalen und
anderen Sitzmodulen verwendet werden.
Bei der Auslieferung ist die Sitzplatte mit zwei Schrauben
l
fixiert A.
Wenn eine Sitzschale befestigt werden soll, muss die
l
Sitzplatte mit vier weiteren Schrauben fixiert werden B.
Diese Schrauben gehören zum Lieferumfang des Rollstuhls.
Die Sitzplatte ist tiefenverstellbar.
Sitzplatte mit einem Keil
Die Sitzplatte mit Keilen bietet die Möglichkeit, einer
zusätzlichen Neigung von 5° nach vorn oder nach
hinten.
VORSICHT!
Gefahr von Beschädigungen
Die einteiligen Sitzbefestigungen können brechen.
— Die Rückenlehne darf nicht nach hinten geneigt
werden, wenn der Azalea Base mit einteiligen
Sitzbefestigungen ausgestattet ist.
H-Halterung
A
A H-Halterung
B Befestigungsschrauben
Die H-Halterung kommt beim Anbringen einer Quick-
Release-Sitzschale am Azalea Base zum Einsatz.
Die H-Halterung ist tiefenverstellbar.
3.9 Montage des Ablagetabletts
A
Bringen Sie das Ablagetablett A in den entsprechenden
Befestigungen B an.
B
B
1582460-K
