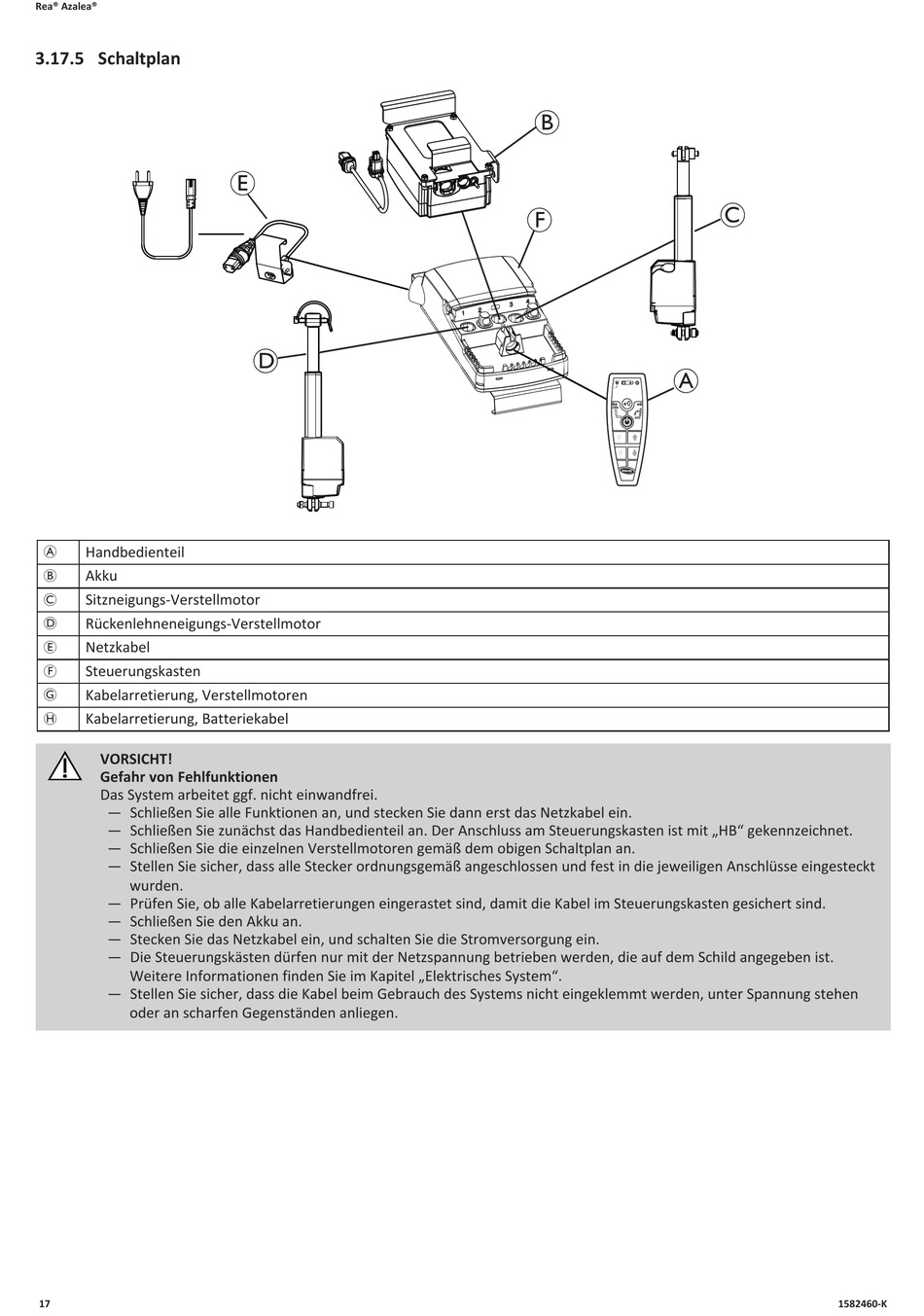

3.17.5 Schaltplan
Handbedienteil
A
Akku
B
Sitzneigungs-Verstellmotor
C
Rückenlehneneigungs-Verstellmotor
D
Netzkabel
E
Steuerungskasten
F
Kabelarretierung, Verstellmotoren
G
Kabelarretierung, Batteriekabel
H
VORSICHT!
Gefahr von Fehlfunktionen
Das System arbeitet ggf. nicht einwandfrei.
— Schließen Sie alle Funktionen an, und stecken Sie dann erst das Netzkabel ein.
— Schließen Sie zunächst das Handbedienteil an. Der Anschluss am Steuerungskasten ist mit „HB" gekennzeichnet.
— Schließen Sie die einzelnen Verstellmotoren gemäß dem obigen Schaltplan an.
— Stellen Sie sicher, dass alle Stecker ordnungsgemäß angeschlossen und fest in die jeweiligen Anschlüsse eingesteckt
wurden.
— Prüfen Sie, ob alle Kabelarretierungen eingerastet sind, damit die Kabel im Steuerungskasten gesichert sind.
— Schließen Sie den Akku an.
— Stecken Sie das Netzkabel ein, und schalten Sie die Stromversorgung ein.
— Die Steuerungskästen dürfen nur mit der Netzspannung betrieben werden, die auf dem Schild angegeben ist.
Weitere Informationen finden Sie im Kapitel „Elektrisches System".
— Stellen Sie sicher, dass die Kabel beim Gebrauch des Systems nicht eingeklemmt werden, unter Spannung stehen
oder an scharfen Gegenständen anliegen.
