Inhaltszusammenfassung für Invacare Rea Azalea Assist
- Seite 1 Azalea ® Azalea Assist ® Azalea Tall ® Azalea Minor ® Azalea Base ® Benutzerhandbuch Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktbeschreibung Bitte beachten! Gebrauchsbestimmung Die Teile des Rollstuhls Anheben des Rollstuhls Standardausführung Polster- und Rahmenfarben Zubehör Technische Daten Lieferkontrolle Montage Einstellungen Sitz Gleitsitz Beinstützen/Fußstützen Fußplatten/Wadenpolster Zentralbeinstütze Rückenlehne Armlehnen Sitzeinheit - manuelle Winkelverstellung - elektrische Winkelverstellung Laden der Batterie Räder Rollstuhlhöhen Bremsen Bremsbedienung Begleitperson... -
Seite 3: Produktbeschreibung

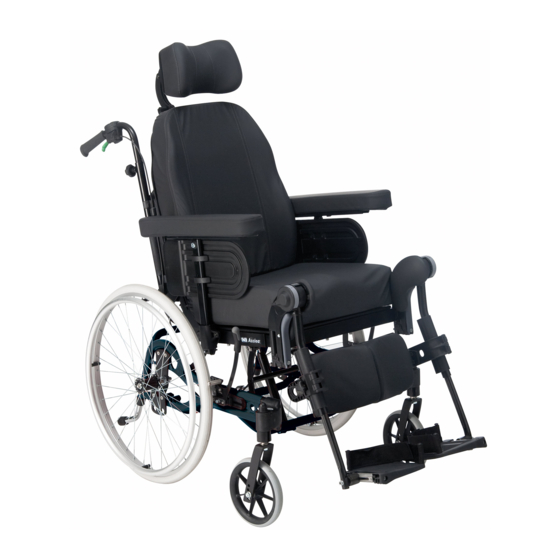

Produktbeschreibung Azalea ® ® Der Rea Azalea ist ein Rollstuhl mit vielen Anpassungsmöglichkeiten und ® umfangreichem Zubehör. Damit Sie seine zahlreichen Möglichkeiten so weit wie möglich ausnutzen können, muss der Stuhl für Sie von einem Fachmann überprüft und angepasst werden. Wir gehen davon aus, dass Sie auch eine Unterweisung erhalten haben, wie Sie mit Ihrem Rea ®... -
Seite 4: Bitte Beachten
Dieses Symbol bedeutet eine Warnung Auf den folgenden Seite wird eine Reihe von Punkten dargestellt, die Ihre persönliche Sicherheit betreffen. Lesen Sie diese bitte sorgfältig durch! Invacare trägt die Verantwortung nur für solche Veränderungen am Produkt, die von ® autorisiertem Fachpersonal durchgeführt worden sind (Personen, die von uns die Berechtigung dazu erhalten haben). -
Seite 5: Gebrauchsbestimmung
Produkt registriert werden. Die Rea® Azalea Base wurde im Zusammenspiel mit dem Invacare Standardrücken und dem getestet, so dass Invacare keine Aussage über das Verhalten eines anderen Systems – im Falle eines Unfalls – treffen kann. dardrücken und einem Standardsitzsystem ausgeführt. -
Seite 6: Die Teile Des Rollstuhls
Die Teile des Rollstuhls 1. Rückenlehne 2. Schiebegriff 3. Nackenstütze 4. Armlehne 5. Hinterrad 6. Radbuchsenplatte 7. Ankippvorrichtung und Bordsteinhilfe 8. Bremse 9. Lenkräder 10. Sitz 11. Beinstütze 12. Hebel zur Verstellung des Rückenlehnenwinkels 13. Imbusschlüssel zum Verstellen (hinter dem Rückenlehnenkissen) Bitte heben Sie den Rollstuhl immer an den Positionen am Rahmen wie im Diagramm gezeigt. -
Seite 7: Standardausführung
Standardausführung Sitzbreite 34 - 59 cm Sitztiefe 38 - 55 cm Rückenhöhe 62,5 + 20 cm ohne Sitzkissen Polster- und Rahmenfarben Polsterfarben Grau Velours, TR32 Rahmenfarben Perlgrau Zubehör Der Rea ® Azalea besitzt umfangreiches Zubehör. Einige Zubehörteile sind in manchen Ländern besitzt umfangreiches Zubehör. -
Seite 8: Technische Daten
Technische Daten – Rea Azalea ® ® Sitzhöhe Sitzbreite Sitztiefe Armlehnenhöhe Rückenlehnenhöhe Länge der Fußstützen Gesamtbreite Gesamtlänge inkl. Gesamthöhe Sitzwinkel Fußstützen Rückenlehnenwinkel Gewicht Transportgewicht gewicht Azalea Azalea Assist Azalea Tall Azalea Base Azalea Minor Sitzbreite 39-55 cm 39-59 cm 39-59 cm 34-59 cm 34-44 cm Sitztiefe... -
Seite 9: Lieferkontrolle
Lieferkontrolle Eventuelle Transportschäden müssen umgehend dem Transportunternehmen mitgeteilt werden. Behalten Sie das Verpackungsmaterial so lange, bis das Transportunternehmen die Ware kontrolliert hat und eine einwandfreie Übergabe des Produktes sichergestellt ist. Montage Wenn Sie den Rollstuhl er halten müssen Rückenlehne, Armlehnen und Beinstützen montiert werden. Dies ist ein fach, und Sie benötigen kein Werkzeug. - Seite 10 Beinstützen und Fußstützen Der Rollstuhl kann entweder mit Beinstützen oder mit Fußstützen ausgerüstet werden. 3a Beinstützen, winkelverstellbar Zur Befestigung der hochschwenkbaren Bein- stützemuss das obere Rohr der Beinstütze in das Rohr des Rollstuhls geführt werden. Die Beinstütze müssen Sie dabei nach außen schwenken, wenn Sie diese einführen.
-
Seite 11: Einstellungen
Einstellungen SITZ 1. Das Sitzkissen ist mit Klettband an der Sitzplatte bzw. Sitzplattenverlängerung befestigt. 2. Die Sitztiefe lässt sich verändern, wenn Sie das Sitzkissen abnehmen und die Innensechskant- schrauben (A) mit dem Imbusschlüssel lösen. Dann verschieben Sie die Sitzverlängerung nach vorne oder hinten und ziehen die Schrauben wieder fest. -
Seite 12: Gleitsitz
GLEITSITZ Der Gleitsitz ist für den Benutzer eine große Hilfe, wenn er sich in den Stuhl setzt oder auf- steht. Um den Sitz nach vorne zu schieben, muss der Benutzer im Stuhl sitzen. Ziehen Sie den Hebel (A) nach oben, während Sie gleichzeitig den Griff (B) ziehen und den Sitz nach vorne schie- ben. -
Seite 13: Fußplatten/Wadenpolster
FUSSPLATTEN/WADENPOLSTER 1. Winkelverstellbare Fußplatten Um den Winkel und die Tiefe der Fußplatten ein- zustellen, lösen Sie die Schraube (A) mit einem 5 mm Imbus-Schlüssel. Stellen Sie die gewünschte Position der Fußplatte ein und ziehen Sie die Schraube wieder fest. Wenn die Schraube gelöst ist, darf die Fußplatte nicht belastet werden! 2. - Seite 14 2. Sie können die Höhe der Fußplatte auf zwei ver- I) Imbusschraube (B) vorne am Teleskoprohr, plazie- ren Sie die Fußplatte in der gewünschten Position und sichern Sie diese dann wieder mit der Imbus- schraube II) Lösen Sie die Imbusschraube (C) der Fußplat- ten aufnahme wie dargestellt.
-
Seite 15: Rückenlehne
4. Lösen Sie die vordere Schraube (E) an der Seite des Rohres um die Tiefe der Fußplatte einzustellen. Ziehen Sie diese wieder an, wenn die gewünschte Tiefe eingestellt ist. Wiederholen Sie diesen Vor- gang bei der anderen Fußplatte. Der Fußplattenwinkel kann auf Wunsch verkleinert werden. - Seite 16 2. Der obere Teil ist zweifach in der Höhe verstell- bar und kann auch abgenommen werden. Für niedrigere Rückenkissen lösen Sie die Schrauben (B) mit einem 5-mm Inbusschlüssel und ziehen die Rückenlehne so weit wie möglich nach oben. Um die Rückenlehne abzunehmen, entfernen Sie die Schrauben (B).
-
Seite 17: Armlehnen
ARMLEHNEN 1. Die Höhe der Armlehnen kann angepasst werden, indem Sie den Drehknopf (A) lösen, die gewünschte Höhe einstellen und dann den Knopf wieder festd- rehen. Bitte achten Sie darauf, dass Ihre Finger nicht zwischen Polster und Kleiderschutz geraten, während Sie die Höhe der Armlehen einstel- len! 2. -
Seite 18: Elektrische Winkelverstellung
ELEKTRISCHE WINKELVERSTELLUNG 1. Sitzeinheit, elektrisch Zur Winkeleinstellung der Sitzeinheit (Rücken- lehne und Sitz) benutzen Sie den unteren Teil des Handschalters. Drücken Sie auf (B), winkeln Sie die Sitzeinheit nach hinten. Drücken Sie auf (C), winkeln Sie die Sitzeinheit nach vorn. Der Handschalter sollte nur von fachkundigen Personen bedient werden. -
Seite 19: Räder
ANPASSUNG DER ANTRIEBSRÄDER 22”-24” 1-2. Die Sitzhöhe ist einstellbar, indem Sie die Radbuchsen- platte nach oben oder unten verschieben. Die Balance des Rollstuhls können Sie dadurch ver- ändern, indem Sie das Radlager nach vorne oder nach hinten verschieben. Wenn das Radlager nach vorne verschoben wird, lässt sich der Stuhl etwas leichter antreiben, kann aber auch leichter umkippen. - Seite 20 2. Hintere Position (D). Bitte montieren Sie das Rad wie in Bild 2. Nachdem Sie die Räder in die richtige Posi- tion gebracht haben, ist es unbedingt wichtig, dass Sie sorgfältig alle Schrauben und Muttern befestigen. Dies ist für Ihre Sicherheit unerlässlich! Imbusschlüssel 10 mm Schraubenschlüssel 24 mm Schraubenschlüssel...
-
Seite 21: Sitzhöhen
SITZHÖHEN 1. Rea® Azalea® & Rea® Azalea® Assist 24" 24" 24" 22" 22" 16" 16" 16" 1. Rea® Azalea® mit Tall-kit 24" 16" 3. Rea® Azalea Base 22" 22" 16" 16" 24" 24" 24" 16" 16" 16" 24" 16" ® Azalea... -
Seite 22: Bremsen
BREMSEN Überprüfen Sie zunächst, ob die Reifen den richtigen Reifen angegeben ist. 1. Benutzerbediente Bremsen Die Bremsen werden angelegt, wenn Sie den Bremshebel zu sich hinziehen. Die Benutzerbremse dient nur als Parkbremse und ist nicht dafür geeig- net, beim Fahren die Geschwindigkeit des Stuhls zu verringern. -
Seite 23: Schiebegriffe/Schiebebügel
SCHIEBEGRIFFE 1. Schiebegriffe/Schiebügel die Höhe der Schiebegriffe durch Verschieben nach oben oder unten leicht einstellen. Die gewünschte Höhe einstellen und die Drehknöpfe anziehen. Es ist wichtig, daß Sie nicht die oberen und unteren Drehknöpfe auf der Rückseite der Rückenlehne verwechseln. Die unteren dienen der Befestigung der Rückenlehne. -
Seite 24: Antikipp-Vorrichtung
KIPPSCHUTZ Die Antikippvorrichtung dient auch zur überwind- ung von Bordsteinen. Sie ist höhenverstellbar und leicht anzupassen. 1. Drücken Sie die Federknöpfe (A), verschieben Sie die Antikippvorrichtung nach oben oder unten, und achten Sie darauf, dass die Federknöpfe (A) in der neuen Position wieder richtig einrasten. 2. -
Seite 25: Azalea Base
Azalea Base 1-3. Rückenlehnenwinkel 1. Um den Rückenlehnenwinkel der Azalea Base zu verändern, lösen Sie zunächst mit einem Sechs- kantschlüssel die Muttern (A) an der Sicherungs- schraube. 2. Stellen Sie den gewünschten Rückenwinkel durch Drehen des Metallrohrs ein. 3. Ziehen Sie die Muttern (A) wieder fest. Sitze Es gibt drei Möglichkeiten um einen Sitz auf der 1. -
Seite 26: Zubehör
Zubehör KOPFSTÜTZE 1. Das Abnehmen der Kopfstütze und die Höhen- einstellung wird durch Drehen des Handrades (A) ermöglicht. Die Stange ist mit einer entspre- chenden Markierung versehen, die Ihnen ermög- licht, die Kopfstütze immer wieder in der gleichen Position einzustellen. Lösen Sie die Schraube (B), stellen Sie die Höhe ein und ziehen Sie die Schraube wieder fest. -
Seite 27: Nackenstütze
NACKENSTÜTZE 1. Das Abnehmen der Nackenstütze und die Höhen- einstellung wird durch Drehen des Handrades (A) ermöglicht. Die Stange ist mit einer entsprechen- den Markierung versehen, die Ihnen ermöglicht, die Kopfstütze immer wieder in der gleichen Position einzustellen. Lösen Sie die Schraube (B), stellen Sie die Höhe ein und ziehen Sie die Schraube wieder fest. -
Seite 28: Abduktionskeil
ABDUKTIONSKEIL 1. Das Abnehmen des Abduktionskeils und die Höheneinstellung wird durch Drehen des Hand- rades (A) ermöglicht. 2. Die Tiefe kann in einer vorderen oder hinteren Position eingestellt werden. Lösen Sie die Schrau- ben (A), stellen Sie die gewünschte Position ein und ziehen Sie die Schrauben wieder fest. - Seite 29 Seitenpelotten – verstellbar Die Seitenpelotten sind in der Höhe, in der Tiefe und seitlich verstellbar. 1. Verstellen Sie die Höhe, indem Sie zunächst die Imbusschrauben (G) lösen und dann die Halterung (H) nach oben oder unten verschieben. Ziehen Sie dann die Schrauben (G) wieder fest. 2.
-
Seite 30: Beckengurt
HALTEGURT Der Haltegurt ist am Rücken befestigt. Siehe Abbil- dung. LEIBGURT Der Leibgurt sollte immer zusammen mit dem Beck- engurt eingesetzt werden. Der Leibgurt wird immer über dem Beckengurt getragen. Stellen Sie sicher, dass die Verschlüsse der beiden Gurte nirgends drücken. -
Seite 31: Transport
Transport Wenn Sie den Rea ® Azalea transportieren wollen, können Sie einfach einige Teile abnehmen, um den Stuhl kleiner und leichter zu machen. 1. Rückenlehne Die Rückenlehne wird abgenommen, indem Sie das Rückenkissen nach vorne ziehen, so dass die Velcro-Bänder gelöst werden. Lockern Sie beide Knöpfe (A) und ziehen Sie die Rückenlehne gerade hoch. - Seite 32 4. Armlehnen Drücken Sie den Knopf (E) und ziehen Sie die Armlehne gerade nach oben heraus. 5. Antriebsräder Nehmen Sie die Antriebsräder ab, indem Sie den Knopf (A) eindrücken und das Rad gerade heraus- ziehen. 6. Anheben des Rollstuhls Heben Sie den Rollstuhl immer an den in der Abbildung gekennzeichneten Stellen am Rahmen an.
-
Seite 33: Transport Von Rollstühlen In Automobilen
Transport von Rollstühlen in Automobilen gen verwendet werden, die speziell dafür ausgestattet sind. Der Rollstuhl muß sicher im Fahrzeug befestigt werden, ohne spezielle Sicherung verwendet wird! Verwenden Sie den Rollstuhl nur in Verbindung mit einem Rollstuhlverankerungssystem und dem Sicherheitsgurt des transportierenden Fahrzeugs als Fahrzeugsitz! Beachten Sie dabei die Vorgaben des Herstellers des Veranke- rungssystems! TESTREPORT DER DYNAMISCHEN BELASTUNGSPRÜFUNG Testnr. -
Seite 34: Gebrauchsinformation Vor Dem Transport Von Rollstühlen In Kraftfahrzeugen
GEBRAUCHSINFORMATION VOR DEM TRANSPORT VON ROLLSTÜHLEN IN KRAFTFAHRZEUGEN installierte Gurtsystem anlegen. Stühlen wurde nicht getestet. Bitte beachten Sie die Bedienungsanleitung unter „Testreport der dynamischen Belastungsprüfung“. reich sind während des Transports nicht empfehlenswert, da beim plötzlichen Bremsen Verletzungen in der Leistengegend und im Genitalbereich hervorgerufen werden können. ®... -
Seite 35: Arten Der Sicheren Befestigung
ARTEN DER SICHEREN BEFESTIGUNG A. Vordere Befestigung mit Gurten Rea ® 1. Befestigen Sie die Vordergurte um den Vorderrah- men des Rollstuhls, oberhalb der Lenkräder. 2. Lösen Sie die Bremse und spannen Sie die Gurte durch Zug des Rollstuhls nach hinten. Ziehen Sie die Festellbremse wieder an. -
Seite 36: Sicherheitshinweise Und Antriebstechnik
Sicherheitshinweise und Antriebstechnik Wir empfehlen Ihnen, den Stuhl von der qualifizierten Person überprüfen zu lassen, die Ihnen den Rollstuhl verschrieben hat, nachdem alle Einstellungen vorgenommen worden sind, die Ihrer Körpergröße und Ihren Bedürfnissen entsprechen. Wir gehen davon aus, dass Ihnen auch gezeigt worden ist, wie Sie am besten mit Ihrem Roll-stuhl umgehen. -
Seite 37: Überwinden Einer Bordsteinkante
Überwinden einer Bordsteinkante Bei dieser Methode befindet sich der Helfer immer hinter dem Roll stuhl; für den Benutzer ist das am sichersten. darauf, dass sich die Füße des Rollstuhlfahrers sicher auf den Fußstützen befinden und nicht abrutschen können. Dann kippen Sie den Rollstuhl nach hinten an und schieben ihn nach vorne gegen die Bordsteinkante. -
Seite 38: Produktlebensdauer
Kundendienstabteilung durchgeführt werden. Adresse und Telefonnummer befinden sich auf der Rückseite dieses Handbuchs. Untersuchen Sie alle Teile des Rollstuhls einmal in der Woche auf Risse und andere Beschädigungen. Wenn Sie einen Schaden feststellen, informieren Sie Invacare ® bitte umgehend. Die Adresse und die Telefonnummer befindet sich auf der Rückseite dieses Handbuchs. -
Seite 39: Entsorgung
Der Greifring, Felge, Speichen und Nabe sind aus Stahl, Edelstahl oder Aluminium gefertigt und können wie oben, erwähnt entsorgt werden. Reifen und Schläuche bestehen aus Gummi und können wie oben erwähnt, entsorgt werden. Verpackung Alle Invacare ® ® sigen Abfall zu vermeiden. Alle Kartonagen sind wiederverwertbar. -
Seite 40: Hersteller
Tel: (34)(0)972 49 32 00, Fax: (34)(0)972 49 32 20, contactsp@invacare.com France: Invacare Poirier SAS, Route de St Roch, F-37230 Fondettes Tél. : (33)(0)2 47 62 64 66, Fax : (33)(0)2 47 42 12 24, contactfr@invacare.com Ireland: Invacare Ireland Ltd, Unit 5 Seatown Business Campus, Seatown Road, Swords, County Dublin Tel: (353)1 810 7084, Fax: (353)1 810 7085, eire@invacare.com...
