15
WEITERE FUNKTIONEN

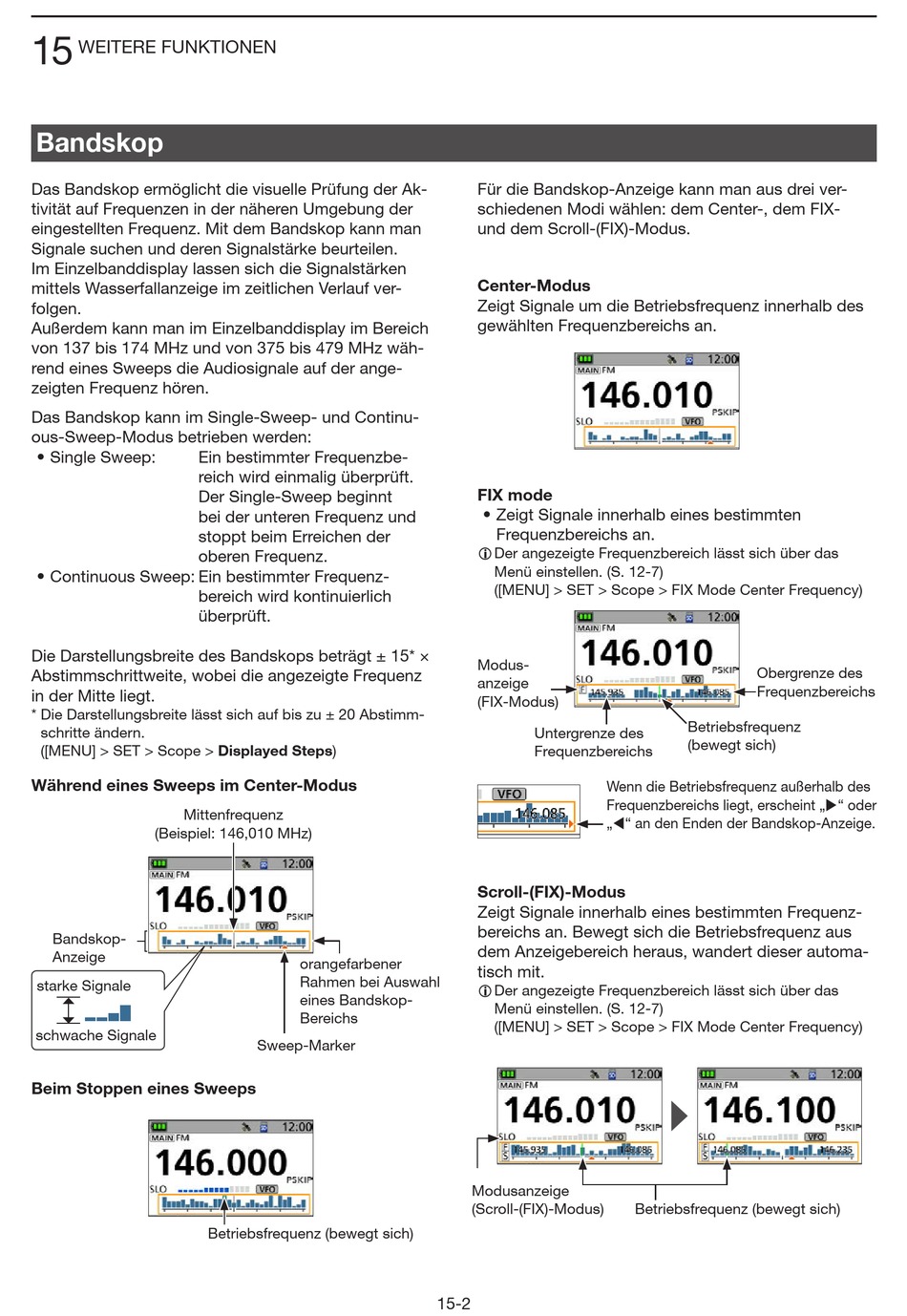

Bandskop
Das Bandskop ermöglicht die visuelle Prüfung der Ak-
tivität auf Frequenzen in der näheren Umgebung der
eingestellten Frequenz. Mit dem Bandskop kann man
Signale suchen und deren Signalstärke beurteilen.
Im Einzelbanddisplay lassen sich die Signal stärken
mittels Wasserfallanzeige im zeitlichen Verlauf ver-
folgen.
Außerdem kann man im Einzelbanddisplay im Bereich
von 137 bis 174 MHz und von 375 bis 479 MHz wäh-
rend eines Sweeps die Audiosignale auf der ange-
zeigten Frequenz hören.
Das Bandskop kann im Single-Sweep- und Continu-
ous-Sweep-Modus betrieben werden:
• Single Sweep: Ein bestimmter Frequenzbe-
reich wird einmalig überprüft.
Der Single-Sweep beginnt
bei der unteren Frequenz und
stoppt beim Erreichen der
oberen Frequenz.
• Continuous Sweep: Ein bestimmter Frequenz-
bereich wird kontinuierlich
überprüft.
Die Darstellungsbreite des Bandskops beträgt ± 15* ×
Abstimmschrittweite, wobei die angezeigte Frequenz
in der Mitte liegt.
* Die Darstellungsbreite lässt sich auf bis zu ± 20 Abstimm-
schritte ändern.
([MENU] > SET > Scope > Displayed Steps)
Während eines Sweeps im Center-Modus
Mittenfrequenz
(Beispiel: 146,010 MHz)
Bandskop-
Anzeige
starke Signale
schwache Signale
Beim Stoppen eines Sweeps
orangefarbener
Rahmen bei Auswahl
eines Bandskop-
Bereichs
Sweep-Marker
Betriebsfrequenz (bewegt sich)
Für die Bandskop-Anzeige kann man aus drei ver-
schiedenen Modi wählen: dem Center-, dem FIX-
und dem Scroll-(FIX)-Modus.
Center-Modus
Zeigt Signale um die Betriebsfrequenz innerhalb des
gewählten Frequenzbereichs an.
FIX mode
• Zeigt Signale innerhalb eines bestimmten
Frequenzbereichs an.
L Der angezeigte Frequenzbereich lässt sich über das
Menü einstellen. (S. 12-7)
([MENU] > SET > Scope > FIX Mode Center Frequency)
Modus-
anzeige
(FIX-Modus)
Untergrenze des
Frequenzbereichs
Wenn die Betriebsfrequenz außerhalb des
Frequenzbereichs liegt, erscheint „" oder
„" an den Enden der Bandskop-Anzeige.
Scroll-(FIX)-Modus
Zeigt Signale innerhalb eines bestimmten Frequenz-
bereichs an. Bewegt sich die Betriebsfrequenz aus
dem Anzeigebereich heraus, wandert dieser automa-
tisch mit.
L Der angezeigte Frequenzbereich lässt sich über das
Menü einstellen. (S. 12-7)
([MENU] > SET > Scope > FIX Mode Center Frequency)
Modusanzeige
(Scroll-(FIX)-Modus)
15-2
Obergrenze des
Frequenzbereichs
Betriebsfrequenz
(bewegt sich)
Betriebsfrequenz (bewegt sich)
