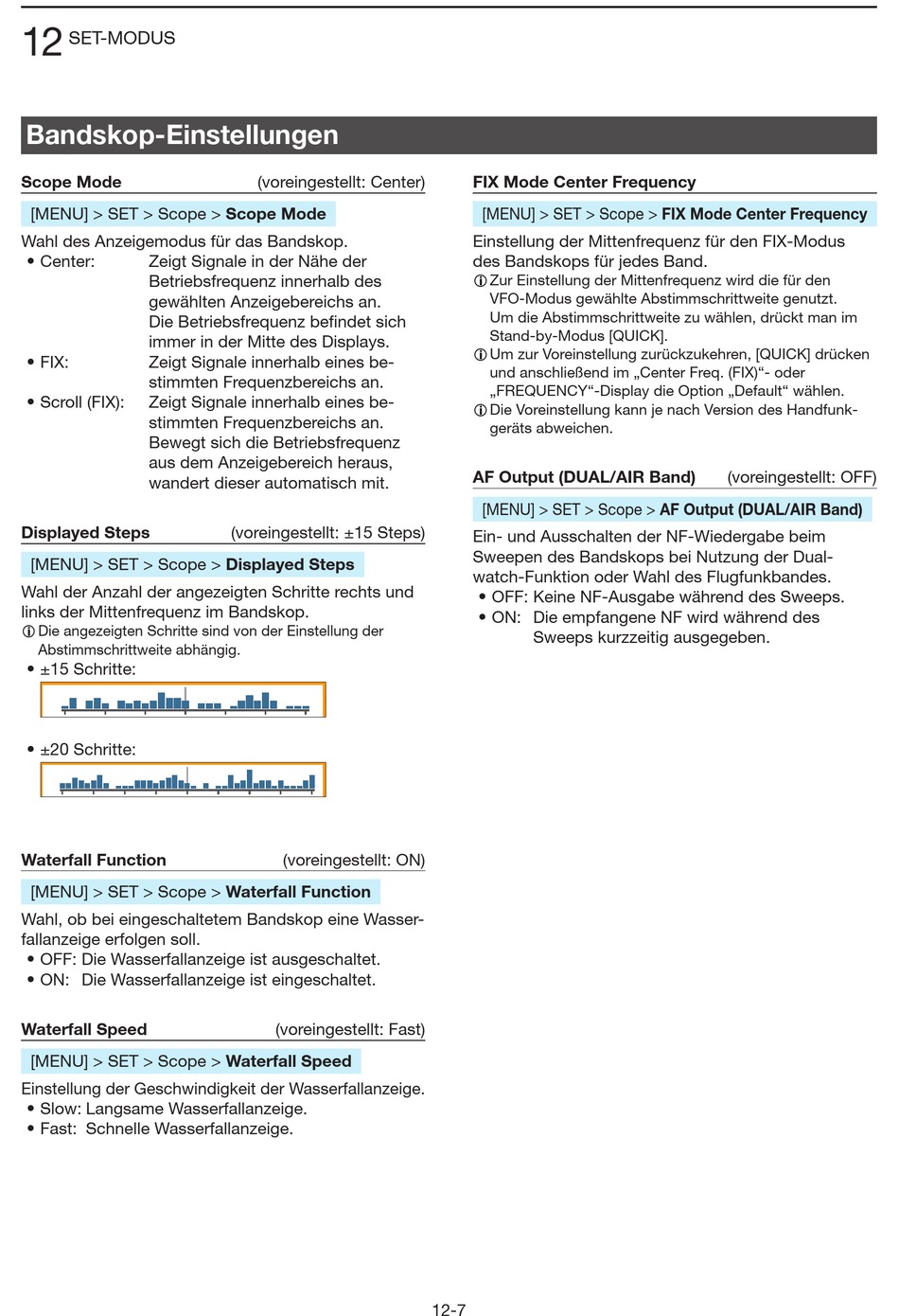

Icom ID-52E PLUS Erweiterte Bedienungsanleitung Seite 186

12
SET-MODUS
Bandskop-Einstellungen
Scope Mode
[MENU] > SET > Scope > Scope Mode
Wahl des Anzeigemodus für das Bandskop.
• Center: Zeigt Signale in der Nähe der
Betriebsfrequenz innerhalb des
gewählten Anzeigebereichs an.
Die Betriebsfrequenz befindet sich
immer in der Mitte des Displays.
• FIX: Zeigt Signale innerhalb eines be-
stimmten Frequenzbereichs an.
• Scroll (FIX): Zeigt Signale innerhalb eines be-
stimmten Frequenzbereichs an.
Bewegt sich die Betriebsfrequenz
aus dem Anzeigebereich heraus,
wandert dieser automatisch mit.
Displayed Steps
[MENU] > SET > Scope > Displayed Steps
Wahl der Anzahl der angezeigten Schritte rechts und
links der Mittenfrequenz im Bandskop.
L Die angezeigten Schritte sind von der Einstellung der
Abstimmschrittweite abhängig.
• ±15 Schritte:
• ±20 Schritte:
Waterfall Function
[MENU] > SET > Scope > Waterfall Function
Wahl, ob bei eingeschaltetem Bandskop eine Wasser-
fallanzeige erfolgen soll.
• OFF: Die Wasserfallanzeige ist ausgeschaltet.
• ON: Die Wasserfallanzeige ist eingeschaltet.
Waterfall Speed
[MENU] > SET > Scope > Waterfall Speed
Einstellung der Geschwindigkeit der Wasserfallanzeige.
• Slow: Langsame Wasserfallanzeige.
• Fast: Schnelle Wasserfallanzeige.
(voreingestellt: Center)
(voreingestellt: ±15 Steps)
(voreingestellt: ON)
(voreingestellt: Fast)
FIX Mode Center Frequency
[MENU] > SET > Scope > FIX Mode Center Frequency
Einstellung der Mittenfrequenz für den FIX-Modus
des Bandskops für jedes Band.
L Zur Einstellung der Mittenfrequenz wird die für den
VFO-Modus gewählte Abstimmschrittweite genutzt.
Um die Abstimmschrittweite zu wählen, drückt man im
Stand-by-Modus [QUICK].
L Um zur Voreinstellung zurückzukehren, [QUICK] drücken
und anschließend im „Center Freq. (FIX)"- oder
„FREQUENCY"-Display die Option „Default" wählen.
L Die Voreinstellung kann je nach Version des Handfunk-
geräts abweichen.
AF Output (DUAL/AIR Band)
[MENU] > SET > Scope > AF Output (DUAL/AIR Band)
Ein- und Ausschalten der NF-Wiedergabe beim
Sweepen des Bandskops bei Nutzung der Dual-
watch-Funktion oder Wahl des Flugfunkbandes.
• OFF: Keine NF-Ausgabe während des Sweeps.
• ON: Die empfangene NF wird während des
Sweeps kurzzeitig ausgegeben.
12-7
(voreingestellt: OFF)
