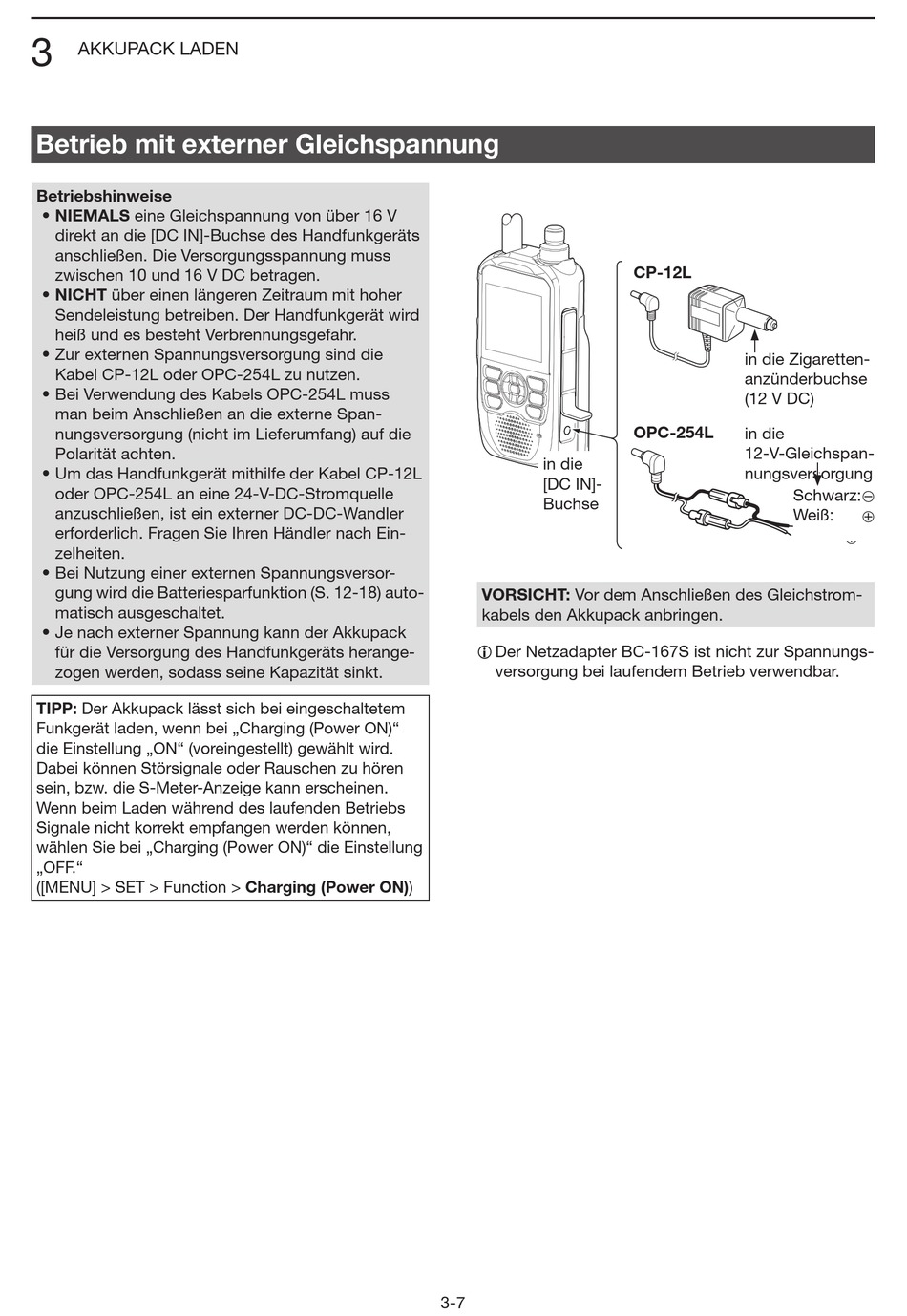

Icom ID-52E PLUS Erweiterte Bedienungsanleitung Seite 26

3
AKKUPACK LADEN
Betrieb mit externer Gleichspannung
Betriebshinweise
• NIEMALS eine Gleichspannung von über 16 V
direkt an die [DC IN]-Buchse des Handfunkgeräts
anschließen. Die Versorgungsspannung muss
zwischen 10 und 16 V DC betragen.
• NICHT über einen längeren Zeitraum mit hoher
Sendeleistung betreiben. Der Handfunkgerät wird
heiß und es besteht Verbrennungsgefahr.
• Zur externen Spannungsversorgung sind die
Kabel CP-12L oder OPC-254L zu nutzen.
• Bei Verwendung des Kabels OPC-254L muss
man beim Anschließen an die externe Span-
nungsversorgung (nicht im Lieferumfang) auf die
Polarität achten.
• Um das Handfunkgerät mithilfe der Kabel CP-12L
oder OPC-254L an eine 24-V-DC-Stromquelle
anzuschließen, ist ein externer DC-DC-Wandler
erforderlich. Fragen Sie Ihren Händler nach Ein-
zelheiten.
• Bei Nutzung einer externen Spannungsversor-
gung wird die Batteriesparfunktion (S. 12-18) auto-
matisch ausgeschaltet.
• Je nach externer Spannung kann der Akkupack
für die Versorgung des Handfunkgeräts herange-
zogen werden, sodass seine Kapazität sinkt.
TIPP: Der Akkupack lässt sich bei eingeschaltetem
Funkgerät laden, wenn bei „Charging (Power ON)"
die Einstellung „ON" (voreingestellt) gewählt wird.
Dabei können Störsignale oder Rauschen zu hören
sein, bzw. die S-Meter-Anzeige kann erscheinen.
Wenn beim Laden während des laufenden Betriebs
Signale nicht korrekt empfangen werden können,
wählen Sie bei „Charging (Power ON)" die Einstellung
„OFF."
([MENU] > SET > Function > Charging (Power ON))
in die
[DC IN]-
Buchse
VORSICHT: Vor dem Anschließen des Gleichstrom-
kabels den Akkupack anbringen.
L Der Netzadapter BC-167S ist nicht zur Spannungs-
versorgung bei laufendem Betrieb verwendbar.
3-7
CP-12L
in die Zigaretten-
anzünderbuchse
(12 V DC)
OPC-254L
in die
12-V-Gleichspan-
nungsversorgung
Schwarz:
Weiß:
_
+
_
+
