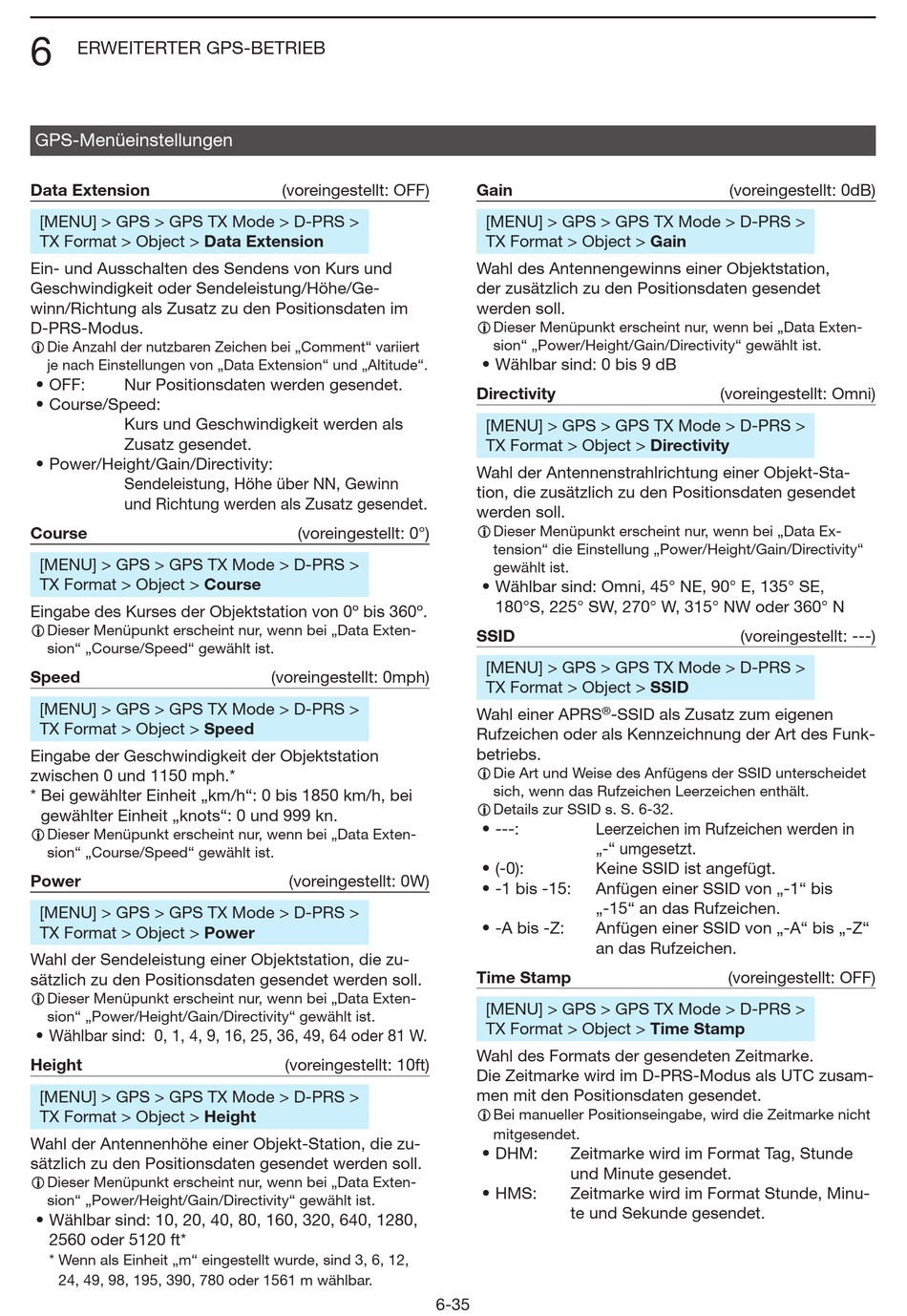

Icom ID-52E PLUS Erweiterte Bedienungsanleitung Seite 120

6
ERWEITERTER GPS-BETRIEB
GPS-Menüeinstellungen
Data Extension
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > Data Extension
Ein- und Ausschalten des Sendens von Kurs und
Geschwindigkeit oder Sendeleistung/Höhe/Ge-
winn/Richtung als Zusatz zu den Positionsdaten im
D-PRS-Modus.
L Die Anzahl der nutzbaren Zeichen bei „Comment" variiert
je nach Einstellungen von „Data Extension" und „Altitude".
• OFF: Nur Positionsdaten werden gesendet.
• Course/Speed:
Kurs und Geschwindigkeit werden als
Zusatz gesendet.
• Power/Height/Gain/Directivity:
Sendeleistung, Höhe über NN, Gewinn
und Richtung werden als Zusatz gesendet.
Course
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > Course
Eingabe des Kurses der Objektstation von 0º bis 360º.
L Dieser Menüpunkt erscheint nur, wenn bei „Data Exten-
sion" „Course/Speed" gewählt ist.
Speed
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > Speed
Eingabe der Geschwindigkeit der Objektstation
zwischen 0 und 1150 mph.*
* Bei gewählter Einheit „km/h": 0 bis 1850 km/h, bei
gewählter Einheit „knots": 0 und 999 kn.
L Dieser Menüpunkt erscheint nur, wenn bei „Data Exten-
sion" „Course/Speed" gewählt ist.
Power
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > Power
Wahl der Sendeleistung einer Objektstation, die zu-
sätzlich zu den Positionsdaten gesendet werden soll.
L Dieser Menüpunkt erscheint nur, wenn bei „Data Exten-
sion" „Power/Height/Gain/Directivity" gewählt ist.
• Wählbar sind: 0, 1, 4, 9, 16, 25, 36, 49, 64 oder 81 W.
Height
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > Height
Wahl der Antennenhöhe einer Objekt-Station, die zu-
sätzlich zu den Positionsdaten gesendet werden soll.
L Dieser Menüpunkt erscheint nur, wenn bei „Data Exten-
sion" „Power/Height/Gain/Directivity" gewählt ist.
• Wählbar sind: 10, 20, 40, 80, 160, 320, 640, 1280,
2560 oder 5120 ft*
* Wenn als Einheit „m" eingestellt wurde, sind 3, 6, 12,
24, 49, 98, 195, 390, 780 oder 1561 m wählbar.
(voreingestellt: OFF)
(voreingestellt: 0°)
(voreingestellt: 0mph)
(voreingestellt: 0W)
(voreingestellt: 10ft)
6-35
Gain
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > Gain
Wahl des Antennengewinns einer Objektstation,
der zusätzlich zu den Positionsdaten gesendet
werden soll.
L Dieser Menüpunkt erscheint nur, wenn bei „Data Exten-
sion" „Power/Height/Gain/Directivity" gewählt ist.
• Wählbar sind: 0 bis 9 dB
Directivity
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > Directivity
Wahl der Antennenstrahlrichtung einer Objekt-Sta-
tion, die zusätzlich zu den Positionsdaten gesendet
werden soll.
L Dieser Menüpunkt erscheint nur, wenn bei „Data Ex-
tension" die Einstellung „Power/Height/Gain/Directivity"
gewählt ist.
• Wählbar sind: Omni, 45° NE, 90° E, 135° SE,
180°S, 225° SW, 270° W, 315° NW oder 360° N
SSID
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > SSID
®
Wahl einer APRS -SSID als Zusatz zum eigenen
Rufzeichen oder als Kennzeichnung der Art des Funk-
betriebs.
L Die Art und Weise des Anfügens der SSID unterscheidet
sich, wenn das Rufzeichen Leerzeichen enthält.
L Details zur SSID s. S. 6-32.
• ---: Leerzeichen im Rufzeichen werden in
„-" umgesetzt.
• (-0): Keine SSID ist angefügt.
• -1 bis -15: Anfügen einer SSID von „-1" bis
„-15" an das Rufzeichen.
• -A bis -Z: Anfügen einer SSID von „-A" bis „-Z"
an das Rufzeichen.
Time Stamp
[MENU] > GPS > GPS TX Mode > D-PRS >
TX Format > Object > Time Stamp
Wahl des Formats der gesendeten Zeitmarke.
Die Zeitmarke wird im D-PRS-Modus als UTC zusam-
men mit den Positionsdaten gesendet.
L Bei manueller Positionseingabe, wird die Zeitmarke nicht
mitgesendet.
• DHM: Zeitmarke wird im Format Tag, Stunde
und Minute gesendet.
• HMS: Zeitmarke wird im Format Stunde, Minu-
te und Sekunde gesendet.
(voreingestellt: 0dB)
(voreingestellt: Omni)
(voreingestellt: ---)
(voreingestellt: OFF)
