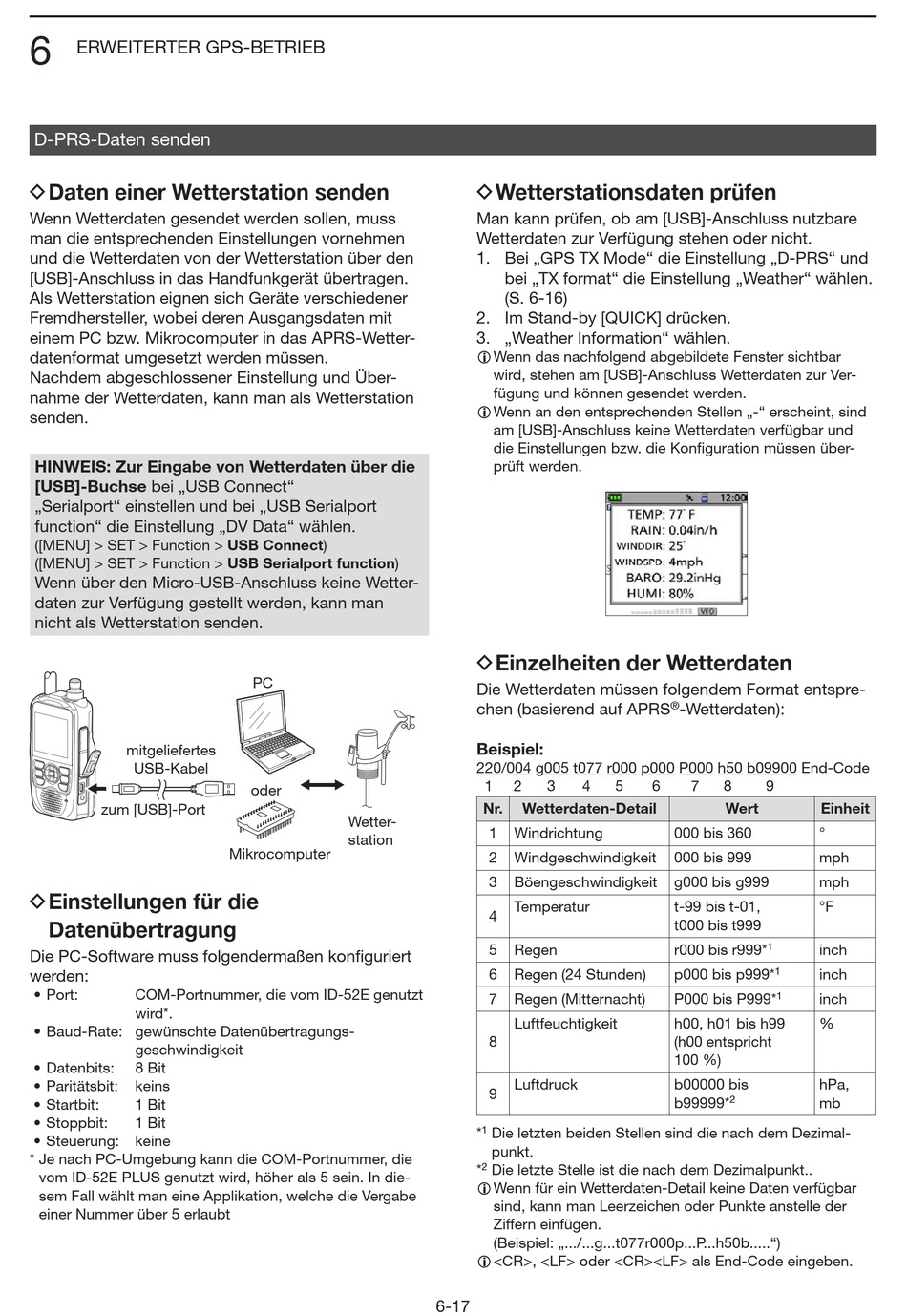

Icom ID-52E PLUS Erweiterte Bedienungsanleitung Seite 102

6
ERWEITERTER GPS-BETRIEB
D-PRS-Daten senden
DDaten einer Wetterstation senden
Wenn Wetterdaten gesendet werden sollen, muss
man die entsprechenden Einstellungen vornehmen
und die Wetterdaten von der Wetterstation über den
[USB]-Anschluss in das Handfunkgerät übertragen.
Als Wetterstation eignen sich Geräte verschiedener
Fremdhersteller, wobei deren Ausgangsdaten mit
einem PC bzw. Mikrocomputer in das APRS-Wetter-
datenformat umgesetzt werden müssen.
Nachdem abgeschlossener Einstellung und Über-
nahme der Wetterdaten, kann man als Wetterstation
senden.
HINWEIS: Zur Eingabe von Wetterdaten über die
[USB]-Buchse bei „USB Connect"
„Serialport" einstellen und bei „USB Serialport
function" die Einstellung „DV Data" wählen.
([MENU] > SET > Function > USB Connect)
([MENU] > SET > Function > USB Serialport function)
Wenn über den Micro-USB-Anschluss keine Wetter-
daten zur Verfügung gestellt werden, kann man
nicht als Wetterstation senden.
mitgeliefertes
USB-Kabel
zum [USB]-Port
DEinstellungen für die
Datenübertragung
Die PC-Software muss folgendermaßen konfiguriert
werden:
• Port: COM-Portnummer, die vom ID-52E genutzt
wird*.
• Baud-Rate: gewünschte Datenübertragungs-
geschwindigkeit
• Datenbits: 8 Bit
• Paritätsbit: keins
• Startbit: 1 Bit
• Stoppbit: 1 Bit
• Steuerung: keine
* Je nach PC-Umgebung kann die COM-Portnummer, die
vom ID-52E PLUS genutzt wird, höher als 5 sein. In die-
sem Fall wählt man eine Applikation, welche die Vergabe
einer Nummer über 5 erlaubt
PC
oder
Wetter-
station
Mikrocomputer
DWetterstationsdaten prüfen
Man kann prüfen, ob am [USB]-Anschluss nutzbare
Wetterdaten zur Verfügung stehen oder nicht.
1. Bei „GPS TX Mode" die Einstellung „D-PRS" und
bei „TX format" die Einstellung „Weather" wählen.
(S. 6-16)
2. Im Stand-by [QUICK] drücken.
3. „Weather Information" wählen.
L Wenn das nachfolgend abgebildete Fenster sichtbar
wird, stehen am [USB]-Anschluss Wetterdaten zur Ver-
fügung und können gesendet werden.
L Wenn an den entsprechenden Stellen „-" erscheint, sind
am [USB]-Anschluss keine Wetterdaten verfügbar und
die Einstellungen bzw. die Konfiguration müssen über-
prüft werden.
DEinzelheiten der Wetterdaten
Die Wetterdaten müssen folgendem Format entspre-
chen (basierend auf APRS
Beispiel:
220/004 g005 t077 r000 p000 P000 h50 b09900 End-Code
1 2 3 4
Nr. Wetterdaten-Detail
1 Windrichtung
2 Windgeschwindigkeit
3 Böengeschwindigkeit
Temperatur
4
5 Regen
6 Regen (24 Stunden)
7 Regen (Mitternacht)
Luftfeuchtigkeit
8
Luftdruck
9
1
* Die letzten beiden Stellen sind die nach dem Dezimal-
punkt.
* 2 Die letzte Stelle ist die nach dem Dezimalpunkt..
L Wenn für ein Wetterdaten-Detail keine Daten verfügbar
sind, kann man Leerzeichen oder Punkte anstelle der
Ziffern einfügen.
(Beispiel: „.../...g...t077r000p...P...h50b.....")
L <CR>, <LF> oder <CR><LF> als End-Code eingeben.
6-17
®
-Wetterdaten):
5 6 7 8 9
Wert
000 bis 360
000 bis 999
g000 bis g999
t-99 bis t-01,
t000 bis t999
r000 bis r999* 1
p000 bis p999* 1
P000 bis P999* 1
h00, h01 bis h99
(h00 entspricht
100 %)
b00000 bis
b99999* 2
Einheit
°
mph
mph
°F
inch
inch
inch
%
hPa,
mb
