Benutzeroberflächen
Führen Sie die folgenden Arbeitsschritte aus:
 Verbinden Sie mit Hilfe des Terminal-Kabels den V.24-Anschluss des
Gerätes mit dem COM-Port des PCs.
 Starten Sie die VT100-Terminalemulation auf dem PC.
 Legen Sie folgende Übertragungsparameter fest:
– Geschwindigkeit: 9600 Baud
– Daten: 8 bit
– Stopbit: 1 bit
– Parität: Keine
– Flusskontrolle: Keine
 Stellen Sie eine Verbindung zu dem Gerät her.
 Schalten Sie das Gerät ein. Wenn das Gerät bereits eingeschaltet ist, füh-
ren Sie einen Neustart durch.
Der Bildschirm zeigt nach dem Neustart die folgende Meldung:
Press <1> to enter System Monitor 1.
 Drücken Sie innerhalb von 3 Sekunden die Taste
Das Gerät startet den System-Monitor. Der Bildschirm zeigt die folgende
Ansicht:
System Monitor 1
(Selected OS: ...-6.1 (2016-09-23 20:20))
1 Manage operating system
2 Update operating system
3 Start selected operating system
4 Manage configurations
5 Show boot code information
q End (reset and reboot)
sysMon1>

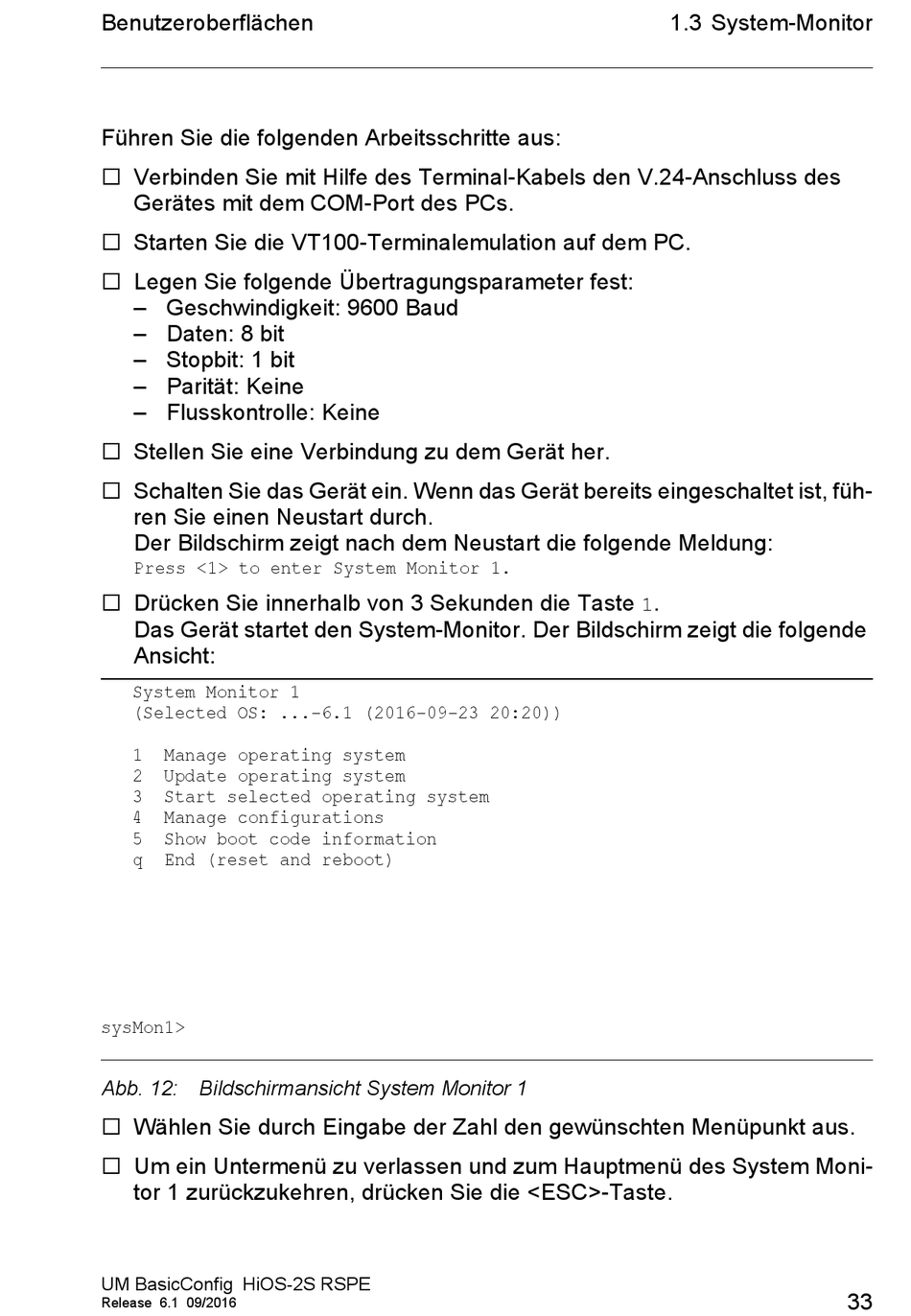

Abb. 12: Bildschirmansicht System Monitor 1
 Wählen Sie durch Eingabe der Zahl den gewünschten Menüpunkt aus.
 Um ein Untermenü zu verlassen und zum Hauptmenü des System Moni-
tor 1 zurückzukehren, drücken Sie die <ESC>-Taste.
