Netz-Topologie vs.
Redundanzprotokolle
1.2

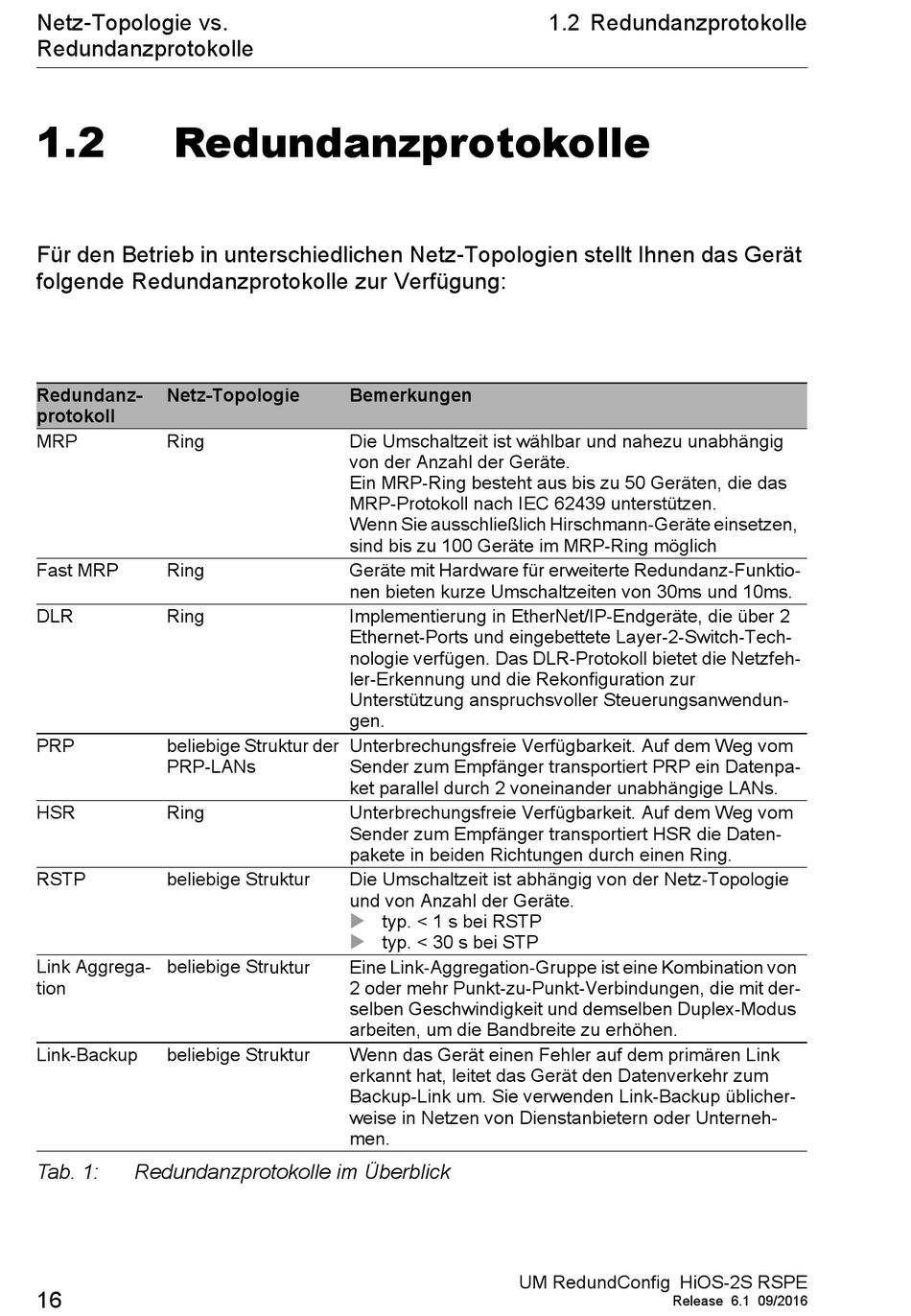

Redundanzprotokolle
Für den Betrieb in unterschiedlichen Netz-Topologien stellt Ihnen das Gerät
folgende Redundanzprotokolle zur Verfügung:
Redundanz-
Netz-Topologie
protokoll
MRP
Ring
Fast MRP
Ring
DLR
Ring
PRP
beliebige Struktur der
PRP-LANs
HSR
Ring
RSTP
beliebige Struktur
Link Aggrega-
beliebige Struktur
tion
Link-Backup
beliebige Struktur
Tab. 1:
Redundanzprotokolle im Überblick
16
Bemerkungen
Die Umschaltzeit ist wählbar und nahezu unabhängig
von der Anzahl der Geräte.
Ein MRP-Ring besteht aus bis zu 50 Geräten, die das
MRP-Protokoll nach IEC 62439 unterstützen.
Wenn Sie ausschließlich Hirschmann-Geräte einsetzen,
sind bis zu 100 Geräte im MRP-Ring möglich
Geräte mit Hardware für erweiterte Redundanz-Funktio-
nen bieten kurze Umschaltzeiten von 30ms und 10ms.
Implementierung in EtherNet/IP-Endgeräte, die über 2
Ethernet-Ports und eingebettete Layer-2-Switch-Tech-
nologie verfügen. Das DLR-Protokoll bietet die Netzfeh-
ler-Erkennung und die Rekonfiguration zur
Unterstützung anspruchsvoller Steuerungsanwendun-
gen.
Unterbrechungsfreie Verfügbarkeit. Auf dem Weg vom
Sender zum Empfänger transportiert PRP ein Datenpa-
ket parallel durch 2 voneinander unabhängige LANs.
Unterbrechungsfreie Verfügbarkeit. Auf dem Weg vom
Sender zum Empfänger transportiert HSR die Daten-
pakete in beiden Richtungen durch einen Ring.
Die Umschaltzeit ist abhängig von der Netz-Topologie
und von Anzahl der Geräte.
typ. < 1 s bei RSTP
typ. < 30 s bei STP
Eine Link-Aggregation-Gruppe ist eine Kombination von
2 oder mehr Punkt-zu-Punkt-Verbindungen, die mit der-
selben Geschwindigkeit und demselben Duplex-Modus
arbeiten, um die Bandbreite zu erhöhen.
Wenn das Gerät einen Fehler auf dem primären Link
erkannt hat, leitet das Gerät den Datenverkehr zum
Backup-Link um. Sie verwenden Link-Backup üblicher-
weise in Netzen von Dienstanbietern oder Unterneh-
men.
UM RedundConfig HiOS-2S RSPE
1.2 Redundanzprotokolle
Release 6.1 09/2016
