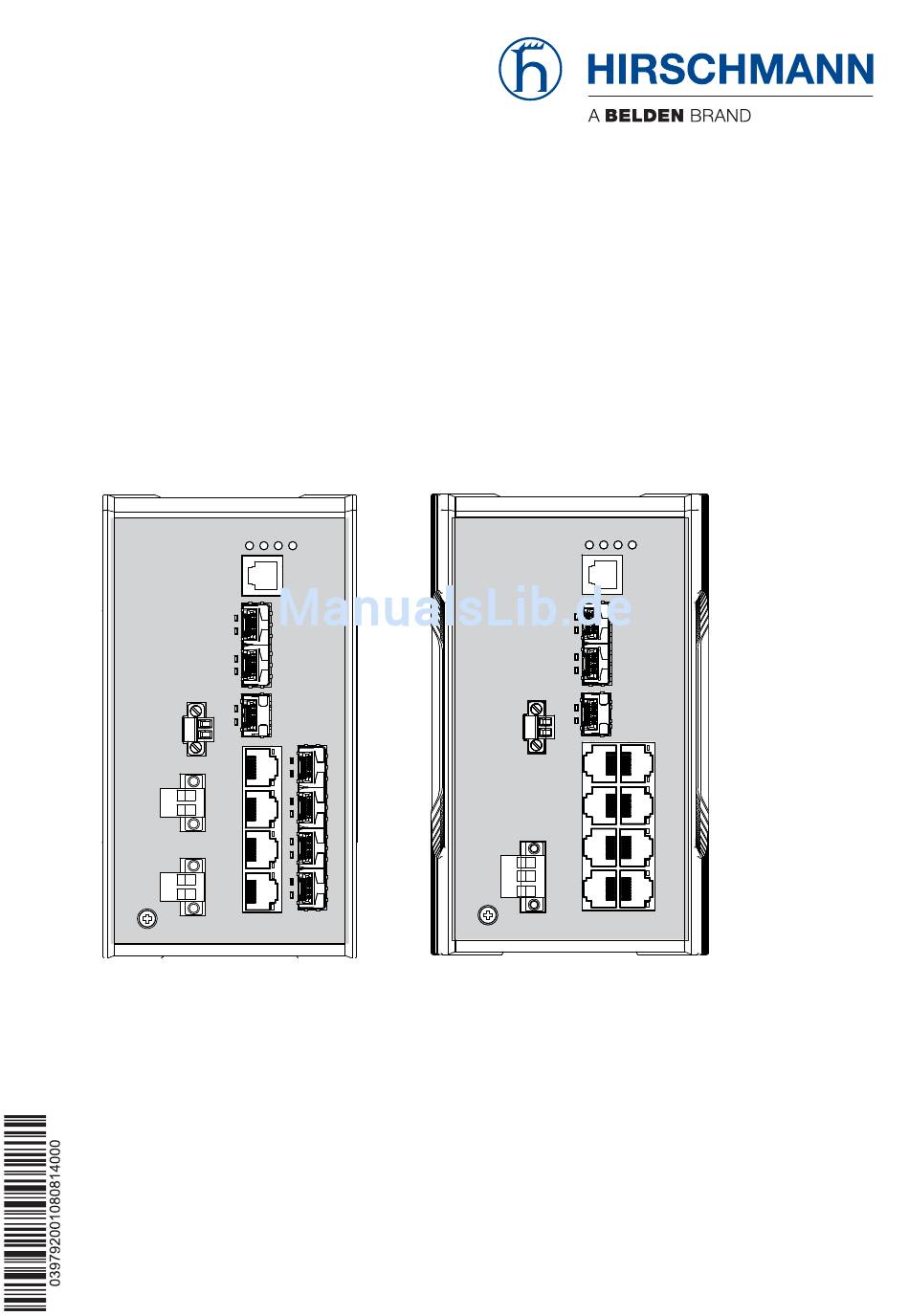

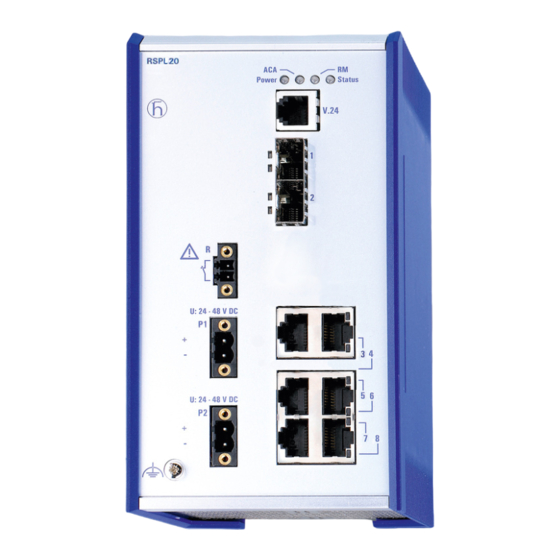

- Seite 1 Anwender-Handbuch Installation Industrial Ethernet Rail Switch Power RSP 20/25/30/35 Installation RSP 20/25/30/35 Technische Unterstützung Release 08 08/2014 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
1.7.1 Gerätestatus 1.7.2 Portstatus Management-Schnittstellen 1.8.1 V.24-Schnittstelle (externes Management) 1.8.2 SD-Karten-Schnittstelle Meldekontakt Installation Paketinhalt prüfen SD-Karte einsetzen (optional) Gerät montieren und erden 2.3.1 Auf die Hutschiene montieren 2.3.2 Erden SFP-Transceiver montieren (optional) Klemmblöcke verdrahten Installation RSP 20/25/30/35 Release 08 08/2014... - Seite 4 2.5.3 Betriebsspannung Merkmalswert CC 2.5.4 Meldekontakt Gerät in Betrieb nehmen Datenkabel anschließen Beschriftungsfeld ausfüllen Grundeinstellungen vornehmen Upgrade der Software Überwachung der Umgebungslufttemperatur Wartung, Service Demontage Gerät demontieren SFP-Transceiver demontieren (optional) Technische Daten Weitere Unterstützung Installation RSP 20/25/30/35 Release 08 08/2014...
-
Seite 5: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Betriebsspannung ab und sen- den das Gerät zur Überprüfung an Hirschmann. WARNUNG UNKONTROLLIERTE MASCHINENBEWEGUNGEN Um unkontrollierte Maschinenbewegungen aufgrund von Datenverlust zu vermeiden, konfigurieren Sie alle Geräte zur Datenübertragung individuell. -
Seite 6: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät ausschließlich für die Einsatzfälle, welche die Hirschmann-Produktinformationen einschließlich dieses Handbu- ches beschreiben. Betreiben Sie das Gerät ausschließlich innerhalb der technischen Spezifikationen. Siehe „Technische Daten” auf Seite 41. Nationale und internationale Sicherheitsvorschriften ... - Seite 7 Die Spannungsversorgung entspricht der Überspannungskategorie I oder II. Die Betriebsspannungseingänge sind für den Betrieb mit Sicher- heitskleinspannung ausgelegt. Schließen Sie an die Betriebsspan- nungsanschlüsse ausschließlich SELV-Stromkreise mit den Spannungsbeschränkungen gemäß IEC/EN 60950-1 an. Installation RSP 20/25/30/35 Release 08 08/2014...
- Seite 8 Schalten Sie die Betriebsspannung des Gerätes ausschließlich ein, wenn folgende Voraussetzungen erfüllt sind: das Gehäuse ist verschlossen die Klemmblöcke sind ordnungsgemäß verdrahtet die Klemmblöcke für die Betriebsspannung sind gesteckt Installation RSP 20/25/30/35 Release 08 08/2014...
-
Seite 9: Anforderungen An Den Installationsort
Halten Sie die Lüftungsschlitze frei, so dass die Luft frei zirkuliert. Montieren Sie das Gerät in aufrechter Position. Bei Umgebungslufttemperaturen > 60 °C: Heiße Oberflächen auf dem Gerätegehäuse sind möglich. Vermeiden Sie, das Gerät während des Betriebs zu berühren. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 10: Ce-Kennzeichnung
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538 Das Produkt ist einsetzbar im Industriebereich. -
Seite 11: Fcc-Hinweis
Funkstörungen verursachen; der Benutzer ist in diesem Fall verpflichtet, Funkstörungen auf seine Kosten zu beseitigen. Recycling-Hinweis Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises, Landes und Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 12: Über Dieses Handbuch
Client/Server-Struktur Ereignisbehandlung Ereignislogbuch Gleichzeitige Konfiguration mehrerer Geräte Grafische Benutzeroberfläche mit Netz-Layout SNMP/OPC-Gateway Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 13: Beschreibung
Zulassungen Redundanzfunktionen Die RSP 20/25/30/35-Geräte sind konzipiert für die speziellen Anforderun- gen der industriellen Automatisierung. Sie erfüllen die relevanten Indust- riestandards, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Die Geräte arbeiten ohne Lüfter. -
Seite 14: Gerätename Und Produktcode
Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg zu führen. Gerätename und Produktcode Der Gerätename entspricht dem Produktcode. Der Produktcode setzt sich zusammen aus Merkmalen mit festgelegten Positionen. Die Merkmalswerte stehen für bestimmte Produkteigenschaften. - Seite 15 Entry (ohne Konfiguration) ration 25 ... 26 Software-Level HiOS Layer 2 Standard HiOS Layer 2 Advanced HiOS Layer 3 Standard 27 ... 31 Software-Version 02.0. Software-Version 02.0 XX.X. aktuelle Software-Version Tab. 1: Gerätename und Produktcode Installation RSP 20/25/30/35 Release 08 08/2014...
- Seite 16 Tab. 2: Zuordnung: Anwendungsfälle, Zulassungen und Eigenerklärungen, Merk- malswerte a. X = Zulassung oder Eigenerklärung ist vorhanden (X) = Zulassung oder Eigenerklärung ist in Vorbereitung (x) = Zulassung oder Eigenerklärung ist auf Anfrage möglich Installation RSP 20/25/30/35 Release 08 08/2014...
- Seite 17 Tab. 3: Beispiel-Produktcode RSP20-11003Z6TT-SCCZ9HSE2SXX.X.
-
Seite 18: Kombinationsmöglichkeiten
– S; T; E CC; K9; KK Z9; Y9; V9; VY HS 2A; 2S; 3S – 08 TT; ZT – S; T; E CC; K9; KK Z9; Y9; V9; VY HM; HP; HH E 2A; 2S; 3S Tab. 4: Kombinationsmöglichkeiten der RSP 20/25/30/35-Gerätevarianten... -
Seite 19: Geräteansichten
Merkmalswert: 2-poliger Klemmblock Gerätevariante Betriebsspannung 1 Spannungseingang 3-poliger Klemmblock Merkmalswert: Betriebsspannung 2 Spannungseingänge für redundante Spannungsversorgung Merkmalswert: 3-poliger Klemmblock Anschluss für den Meldekontakt Tab. 5: Vorderansicht (am Beispiel RSP20-11003Z6TT-SCC...) Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 20: Rückansicht
Weitere Informationen finden Sie unter „Betriebsspannung Merkmalswert K9” auf Seite 1.5.2 Betriebsspannung Merkmalswert KK Zur redundanten Spannungsversorgung des Gerätes stehen zwei 3-polige Klemmblöcke zur Verfügung. Weitere Informationen finden Sie unter „Betriebsspannung Merkmalswert KK” auf Seite Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 21: Betriebsspannung Merkmalswert Cc
10 Mbit/s halbduplex, 10 Mbit/s vollduplex Lieferzustand: Autonegotiation eingeschaltet Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden. Funktion Empfangspfad RD− Empfangspfad Sendepfad TD− Sendepfad 4,5,7,8 — Tab. 6: Pinbelegung 10/100-Mbit/s-Twisted-Pair-Port, RJ45-Buchse, MDI-X- Modus Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 22: 100/1000-Mbit/S-Twisted-Pair-Port (Optional)
SX/1000BASE-LX anzuschließen. Dieser Port unterstützt: 1000 Mbit/s vollduplex 100 Mbit/s halbduplex, 100 Mbit/s vollduplex Lieferzustand: 100 Mbit/s vollduplex bei Einsatz eines Fast-Ethernet-SFP-Transceivers 1000 Mbit/s vollduplex bei Einsatz eines Gigabit-Ethernet-SFP- Transceivers Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 23: Anzeigeelemente
Gerät ist betriebsbereit Merkmale sind konfigurierbar leuchtet Gerät ist außer Funktion blinkt 1 × pro Die beim Gerätestart verwendeten Boot- Periode Parameter weichen von den gespeicher- ten Boot-Parametern ab. Starten Sie das Gerät erneut. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 24: Portstatus
Gerät erkennt einen nicht unterstützten SFP-Transceiver oder eine nicht unter- stützte Datenrate blitzt Gerät sendet und/oder empfängt Daten blinkt 1 × pro Periode Gerät erkennt mindestens eine unautori- sierte MAC-Adresse (Port Security Violation) Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 25: Management-Schnittstellen 1.8.1 V.24-Schnittstelle (Externes Management)
Über die Position am Gerät informiert Sie „Rückansicht” auf Seite Auf der Vorderseite des Gerätes befindet sich eine LED-Anzeige, die Sie über den Status der Schnittstelle informiert. Setzen Sie ausschließlich SD-Karten von Hirschmann ein. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 26: Meldekontakt
Im Falle eines Ereignisses öffnet das Gerät den Relaiskontakt und unterbricht den Ruhestromkreis. Welche Ereignisse einen Kontakt schalten, hängt von der Einstellung im Management ab. Ferner können Sie den Meldekontakt über das Management manuell schal- ten und somit externe Geräte steuern. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 27: Installation
Deaktivieren Sie den Schreibschutz an der SD-Karte, indem Sie den Schreibschutzschieber in Richtung Kartenmitte schieben. Schieben Sie die SD-Karte mit der abgeschrägten Ecke nach oben in den Steckplatz. Ziehen Sie die Rändelschraube handfest an, um die SD-Karte zu sichern. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 28: Gerät Montieren Und Erden
DIN EN 60715 zu montieren, gehen Sie wie folgt vor: Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein. Drücken Sie das Gerät nach unten und gegen die Hutschiene. Rasten Sie das Gerät ein. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 29: Erden
Die Geräte-Varianten mit Betriebsspannung Merkmalswert K9 und KK verfü- gen über einen Anschluss für Schutzerde. Die Geräte-Varianten mit Betriebsspannung Merkmalswert CC verfügen über einen Anschluss für Funktionserde. Erden Sie das Gerät über die Erdungsschraube. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 30: Sfp-Transceiver Montieren (Optional)
SFP-Transceiver montieren (optional) Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein, die sich für dieses Gerät eignen. Siehe „Zubehör” auf Seite 48. Gehen Sie wie folgt vor: Entfernen Sie die Schutzkappe des SFP-Transceivers. Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in den Sockel, bis er hörbar einrastet. -
Seite 31: Betriebsspannung Merkmalswert K9
Körperverletzung oder Materialschäden führen. Führen Sie für die anzuschließende Betriebsspannung die folgenden Hand- lungsschritte aus: Ziehen Sie den Klemmblock vom Gerät ab. Verbinden Sie den Schutzleiter entsprechend der Pinbelegung am Gerät mit der Klemme. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 32: Betriebsspannung Merkmalswert Kk
110 V ... 230 V, 50 Hz ... 60 Hz −/N Neutralleiter Spannungsbereich AC inklu- Schutzleiter sive maximaler Toleranzen 88 V ... 265 V, 47 Hz ... 63 Hz Tab. 9: Betriebsspannung Merkmalswert KK: Typ und Größe der Betriebsspannung, Anschlussbelegung Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 33: Betriebsspannung Merkmalswert Cc
Informationen zum Merkmalswert finden Sie hier: „Gerätename und Produktcode” auf Seite 14 Sie haben die Möglichkeit, die Betriebsspannung redundant einzuspeisen, wobei keine Lastverteilung besteht. Beide Betriebsspannungseingänge sind entkoppelt. − Abb. 5: Betriebsspannung Merkmalswert CC: 2-poliger Klemmblock mit Schraubverriegelung Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 34: Meldekontakt
Sie die Betriebsspannung über beide Eingänge zuführen oder die Konfiguration im Management ändern. 2.5.4 Meldekontakt Verbinden Sie die Meldekontaktleitungen mit den Anschlüssen des Klemmblocks. Befestigen Sie die verbundenen Leiter, indem Sie die Schrauben der Klemmen anziehen. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 35: Gerät In Betrieb Nehmen
Schließen Sie die Datenkabel entsprechend Ihren Anforderungen an. Weitere Informationen finden Sie unter „Gerätename und Produktcode” auf Seite Beschriftungsfeld ausfüllen Das Beschriftungsfeld für die IP-Adresse auf der Frontseite des Gerätes unterstützt Sie, Ihr Gerät zu identifizieren. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 36: Grundeinstellungen Vornehmen
(ausschließlich Leserecht) admin, password: private (Lese- und Schreibrecht) V.24-Datenrate: 9.600 Baud Ethernet-Ports: Linkstatus wird nicht ausgewertet (Meldekontakt) Optische Ports: Vollduplex TP-Ports: Autonegotiation RSTP (Rapid Spanning Tree) aktiviert Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 37: Upgrade Der Software
Upgrade der Software Die Upgrade-Möglichkeiten für Ihr RSP 20/25/30/35-Gerät hängen ab vom Software-Level des Gerätes. Siehe „Gerätename und Produktcode” auf Seite 14. Anmerkung: Ab der Software-Version 04.0 steht Ihnen mit „HiOS“ ein gemeinsames Software-Image für die Software-Level 2A und 3S zur Verfügung. -
Seite 38: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen. -
Seite 39: Demontage
Trennen Sie die Erdung. Führen Sie einem Schraubendreher waagerecht unterhalb des Gehäuses in den Verriegelungsschieber ein. Ohne den Schraubendreher zu kippen, ziehen Sie den Verriegelungs- schieber nach unten und klappen das Gerät nach oben. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 40: Sfp-Transceiver Demontieren (Optional)
SFP-Transceiver demontieren (optional) Gehen Sie wie folgt vor: Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus dem Sockel heraus. Verschließen Sie den SFP-Transceiver mit der Schutzkappe. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 41: Technische Daten
Allgemeine technische Daten Abmessungen RSP 20/25/30/35 Siehe „Maßzeichnungen” auf Seite 43. B × H × T Masse RSP 20/25/30/35-..TT-S..ca. 1,2 kg RSP 20/25/30/35-..TT-T..ca. 1,5 kg RSP 20/25/30/35-..TT-E..RSP 20/25/30/35-..ZT-S..ca. 1,3 kg RSP 20/25/30/35-..ZT-T..ca. 1,6 kg RSP 20/25/30/35-..ZT-E.. - Seite 42 Reduzierung der maximal zulässigen Umgebungslufttemperatur bei Unterschreitung des Mindestfreiraums b. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät c. Hirschmann empfiehlt, SFP-Transceiver mit der Erweiterung „EEC“ zu verwenden. d. Verwenden Sie ausschließlich SFP-Transceiver mit der Erweiterung „EEC“, ansonsten gilt der Standardtemperaturbereich.
-
Seite 43: Maßzeichnungen
Merkmalswert S. Zum Merkmalswert vergleiche „Gerätename und Pro- duktcode” auf Seite 114,7 6,55 4.52 inch 0.26 2.76 98,29 3.87 Abb. 7: Abmessungen der Gerätevarianten mit Betriebstemperatur Merkmalswert E und T. Zum Merkmalswert vergleiche „Gerätename und Produktcode” auf Seite Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 44: Emv Und Festigkeit
EN 61000-4-2 Luftentladung ± 8 kV ± 15 kV IEEE C37.90.3 elektromagnetisches Feld EN 61000-4-3 80 MHz ... 3000 MHz 10 V/m 10 V/m IEEE 1613 80 MHz ... 1000 MHz — 35 V/m Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 45: Netzausdehnung
MM 1310 nm 50/125 µm 0-12 dB 0-1,5 km 1,0 dB/km 800 MHz×km -MX/LC MM 1310 nm 62,5/125 µm 0-12 dB 0-500 m 1,0 dB/km 500 MHz×km Tab. 12: LWL-Port 1000BASE-FX (SFP Fiberoptic Gigabit Ethernet Transceiver) Installation RSP 20/25/30/35 Release 08 08/2014... - Seite 46 LH/LC dB/km Type B LH 1590 nm 1490 nm 9/125 µm 5-24 dB 23-80 km 0,25 19 ps/(nm×km) LH/LC dB/km Tab. 13: LWL-Port (Bidirektionaler Gigabit-Ethernet-SFP-Transceiver) a. inklusive 3 dB Systemreserve bei Einhaltung der Faserdaten Installation RSP 20/25/30/35 Release 08 08/2014...
-
Seite 47: Leistungsaufnahme/Leistungsabgabe, Bestellnummern
3-poliger Klemmblock für die Betriebsspannung (ausschließlich für Geräte-Varianten mit Betriebsspannung Merkmalswert KK) 2 × 2-poliger Klemmblock für die Betriebsspannung (ausschließlich für Geräte-Varianten mit Betriebsspannung Merkmalswert CC) 1 × Anwender-Handbuch Installation 1 × CD/DVD mit Handbuch Installation RSP 20/25/30/35 Release 08 08/2014... - Seite 48 942 023-001 M-SFP-LX+/ LC EEC 942 024-001 M-SFP-LH/LC 943 042-001 M-SFP-LH/LC EEC 943 898-001 M-SFP-LH+/LC 943 049-001 Bidirektionale Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-BIDI Type A LX/LC EEC 943 974-001 M-SFP-BIDI Type B LX/LC EEC 943 974-002 Installation RSP 20/25/30/35 Release 08 08/2014...
- Seite 49 943 865-001 M-FAST SFP-MM/LC EEC 943 945-001 M-FAST SFP-SM/LC 943 866-001 M-FAST SFP-SM/LC EEC 943 946-001 M-FAST SFP-SM+/LC 943 867-001 M-FAST SFP-SM+/LC EEC 943 947-001 M-FAST SFP-LH/LC 943 868-001 M-FAST SFP-LH/LC EEC 943 948-001 Installation RSP 20/25/30/35 Release 08 08/2014...
-
Seite 50: Zugrundeliegende Technische Normen
Ein Gerät besitzt ausschließlich dann eine Zulassung nach einer bestimmten Norm oder einem bestimmten Standard, wenn das Zulas- sungskennzeichen auf dem Gehäuse steht. Das Gerät erfüllt die genannten technischen Normen und Standards im Allgemeinen in der aktuellen Fassung. Installation RSP 20/25/30/35 Release 08 08/2014... -
Seite 51: Weitere Unterstützung
Weitere Unterstützung Technische Fragen Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
