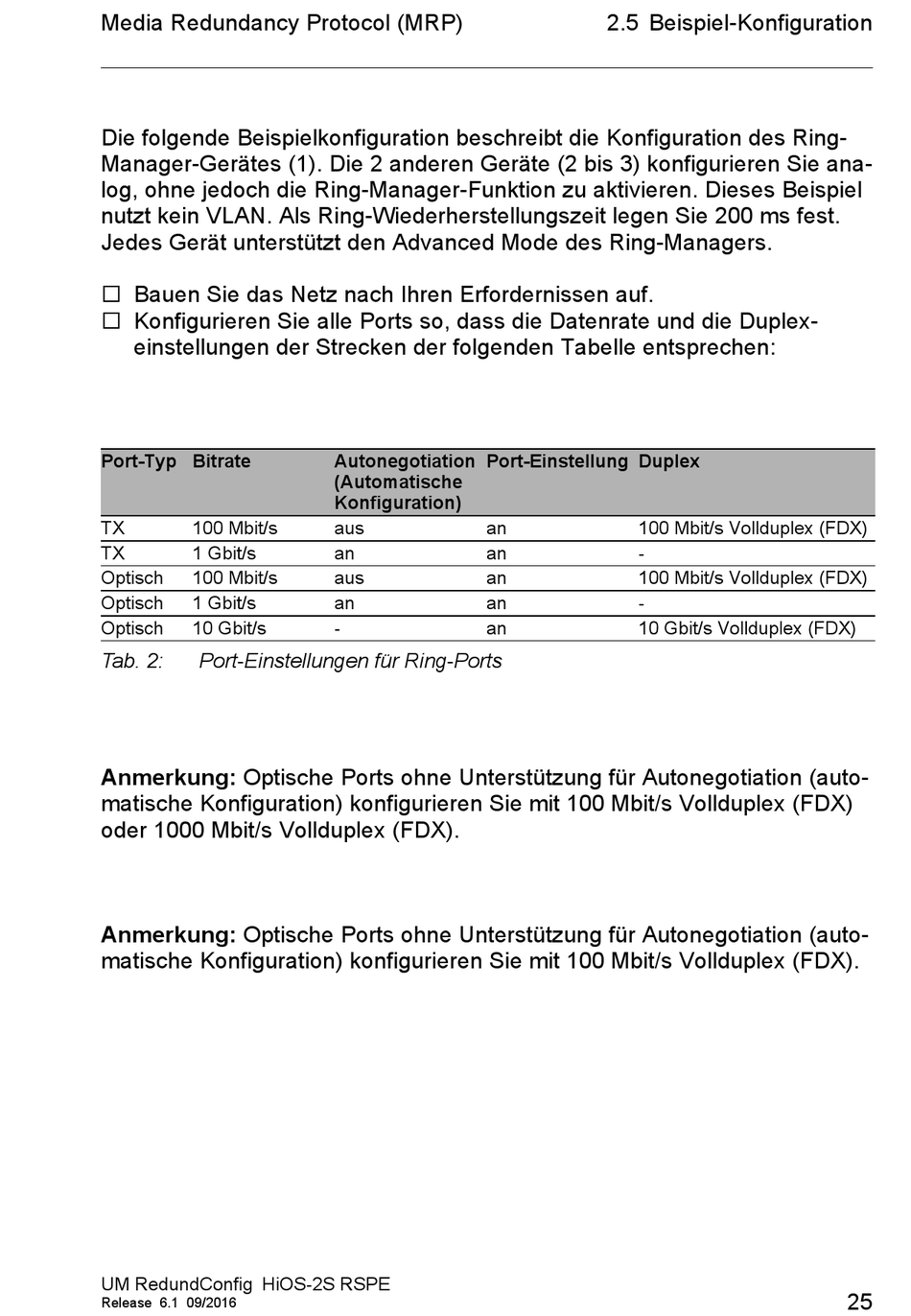

Media Redundancy Protocol (MRP)
Die folgende Beispielkonfiguration beschreibt die Konfiguration des Ring-
Manager-Gerätes (1). Die 2 anderen Geräte (2 bis 3) konfigurieren Sie ana-
log, ohne jedoch die Ring-Manager-Funktion zu aktivieren. Dieses Beispiel
nutzt kein VLAN. Als Ring-Wiederherstellungszeit legen Sie 200 ms fest.
Jedes Gerät unterstützt den Advanced Mode des Ring-Managers.
 Bauen Sie das Netz nach Ihren Erfordernissen auf.
 Konfigurieren Sie alle Ports so, dass die Datenrate und die Duplex-
einstellungen der Strecken der folgenden Tabelle entsprechen:
Port-Typ Bitrate
TX 100 Mbit/s
TX 1 Gbit/s
Optisch 100 Mbit/s
Optisch 1 Gbit/s
Optisch 10 Gbit/s
Tab. 2: Port-Einstellungen für Ring-Ports
Anmerkung: Optische Ports ohne Unterstützung für Autonegotiation (auto-
matische Konfiguration) konfigurieren Sie mit 100 Mbit/s Vollduplex (FDX)
oder 1000 Mbit/s Vollduplex (FDX).
Anmerkung: Optische Ports ohne Unterstützung für Autonegotiation (auto-
matische Konfiguration) konfigurieren Sie mit 100 Mbit/s Vollduplex (FDX).
UM RedundConfig HiOS-2S RSPE
Release 6.1 09/2016
Autonegotiation Port-Einstellung Duplex
(Automatische
Konfiguration)
aus an
an an
aus an
an an
- an
2.5 Beispiel-Konfiguration
100 Mbit/s Vollduplex (FDX)
-
100 Mbit/s Vollduplex (FDX)
-
10 Gbit/s Vollduplex (FDX)
