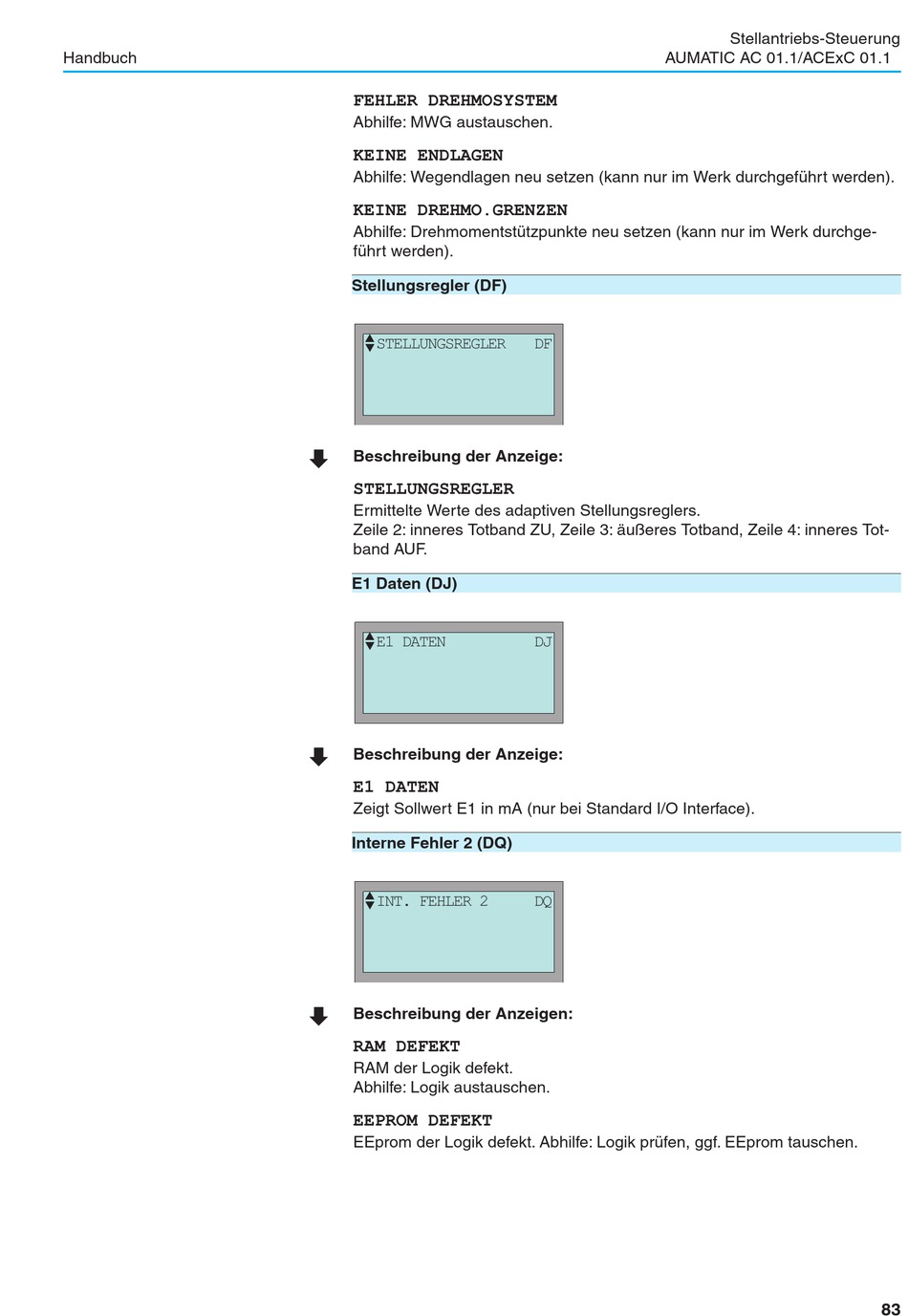

Auma AUMATIC AC 01.1 Handbuch Seite 83

Handbuch
FEHLER DREHMOSYSTEM
Abhilfe: MWG austauschen.
KEINE ENDLAGEN
Abhilfe: Wegendlagen neu setzen (kann nur im Werk durchgeführt werden).
KEINE DREHMO.GRENZEN
Abhilfe: Drehmomentstützpunkte neu setzen (kann nur im Werk durchge-
führt werden).
Stellungsregler (DF)

‚ STELLUNGSREGLER
È
Beschreibung der Anzeige:
STELLUNGSREGLER
Ermittelte Werte des adaptiven Stellungsreglers.
Zeile 2: inneres Totband ZU, Zeile 3: äußeres Totband, Zeile 4: inneres Tot-
band AUF.
E1 Daten (DJ)

‚ E1 DATEN
È
Beschreibung der Anzeige:
E1 DATEN
Zeigt Sollwert E1 in mA (nur bei Standard I/O Interface).
Interne Fehler 2 (DQ)

‚ INT. FEHLER 2
È
Beschreibung der Anzeigen:
RAM DEFEKT
RAM der Logik defekt.
Abhilfe: Logik austauschen.
EEPROM DEFEKT
EEprom der Logik defekt. Abhilfe: Logik prüfen, ggf. EEprom tauschen.
