Auma AUMATIC AC 01.1 Handbuch Seite 41

Handbuch

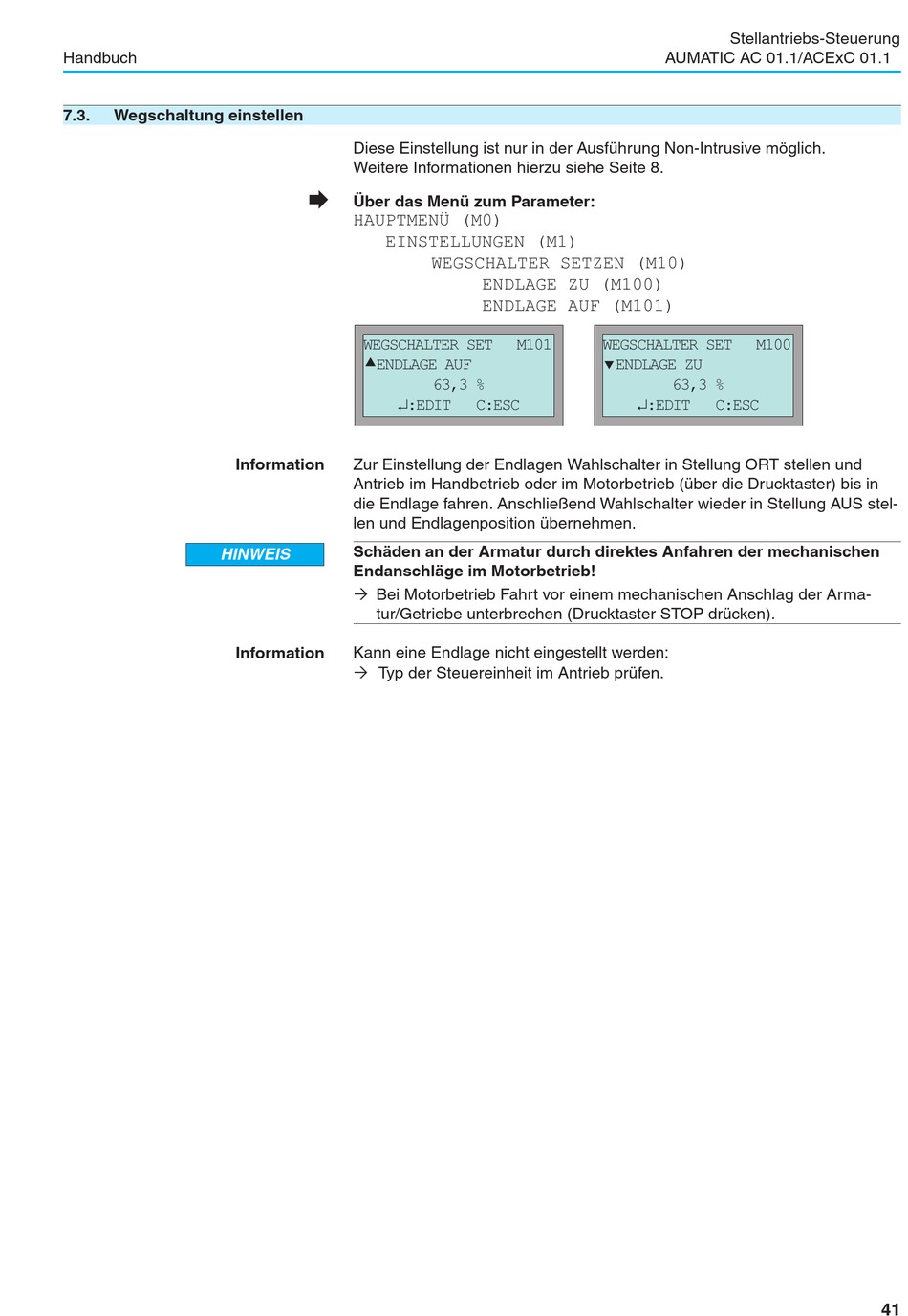

7.3. Wegschaltung einstellen
HINWEIS
Diese Einstellung ist nur in der Ausführung Non-Intrusive möglich.
Weitere Informationen hierzu siehe Seite 8.
Æ
Über das Menü zum Parameter:
HAUPTMENÜ (M0)
EINSTELLUNGEN (M1)
WEGSCHALTER SET
ENDLAGE AUF
¿:EDIT
Information Zur Einstellung der Endlagen Wahlschalter in Stellung ORT stellen und
Antrieb im Handbetrieb oder im Motorbetrieb (über die Drucktaster) bis in
die Endlage fahren. Anschließend Wahlschalter wieder in Stellung AUS stel-
len und Endlagenposition übernehmen.
Schäden an der Armatur durch direktes Anfahren der mechanischen
Endanschläge im Motorbetrieb!
Ò Bei Motorbetrieb Fahrt vor einem mechanischen Anschlag der Arma-
tur/Getriebe unterbrechen (Drucktaster STOP drücken).
Information Kann eine Endlage nicht eingestellt werden:
Ò Typ der Steuereinheit im Antrieb prüfen.
WEGSCHALTER SETZEN (M10)
ENDLAGE ZU (M100)
ENDLAGE AUF (M101)
M101 WEGSCHALTER SET
‚
63,3 %
C:ESC
Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
M100
ENDLAGE ZU
63,3 %
¿:EDIT
C:ESC
41
