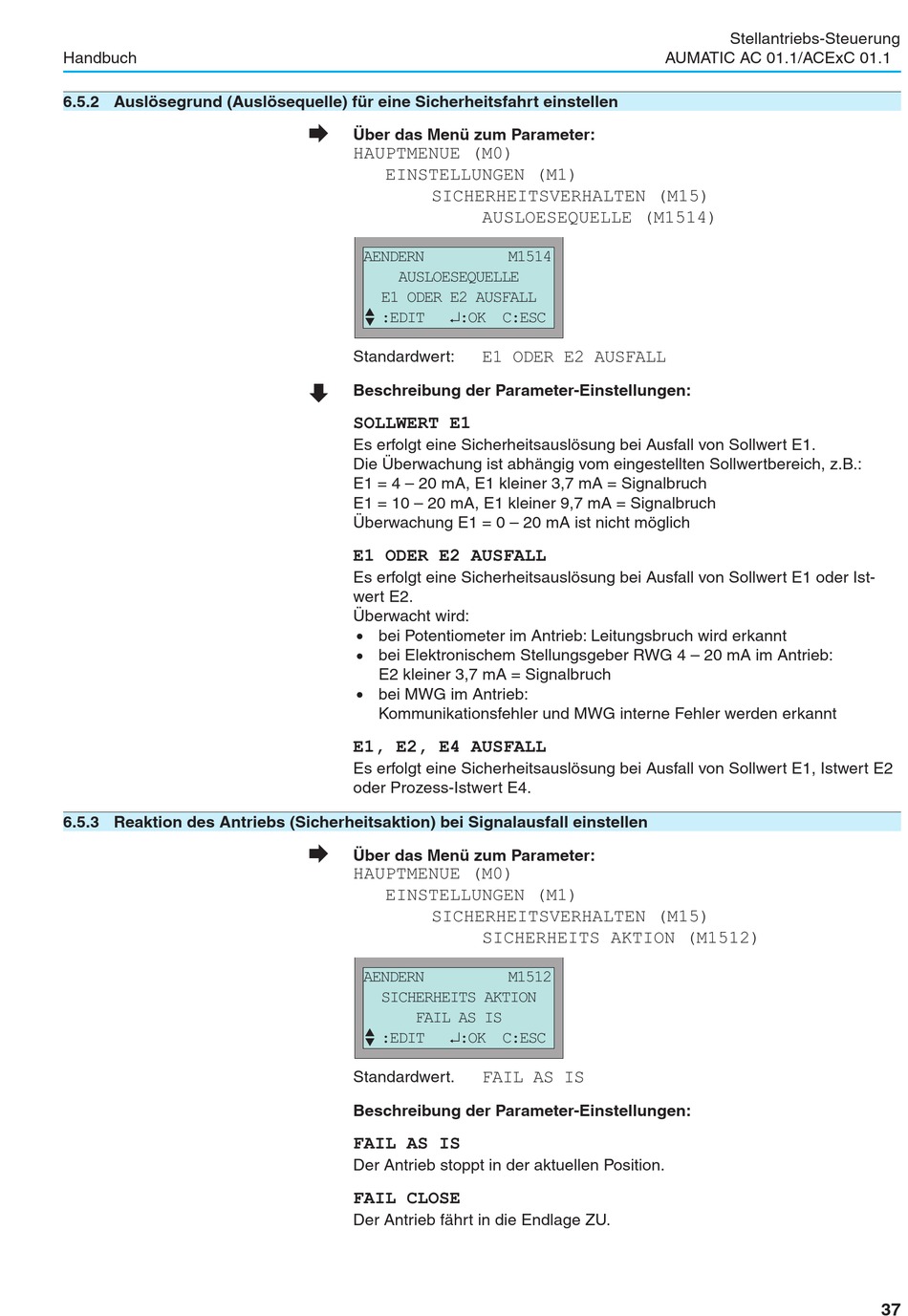

Auma AUMATIC AC 01.1 Handbuch Seite 37

Handbuch
6.5.2 Auslösegrund (Auslösequelle) für eine Sicherheitsfahrt einstellen
6.5.3 Reaktion des Antriebs (Sicherheitsaktion) bei Signalausfall einstellen
Æ
Über das Menü zum Parameter:
HAUPTMENUE (M0)
EINSTELLUNGEN (M1)
SICHERHEITSVERHALTEN (M15)
AENDERN
AUSLOESEQUELLE
E1 ODER E2 AUSFALL

¿:OK C:ESC
‚ :EDIT
Standardwert:
È
Beschreibung der Parameter-Einstellungen:
SOLLWERT E1
Es erfolgt eine Sicherheitsauslösung bei Ausfall von Sollwert E1.
Die Überwachung ist abhängig vom eingestellten Sollwertbereich, z.B.:
E1 = 4 – 20 mA, E1 kleiner 3,7 mA = Signalbruch
E1 = 10 – 20 mA, E1 kleiner 9,7 mA = Signalbruch
Überwachung E1 = 0 – 20 mA ist nicht möglich
E1 ODER E2 AUSFALL
Es erfolgt eine Sicherheitsauslösung bei Ausfall von Sollwert E1 oder Ist-
.
wert E2.
.
Überwacht wird:
bei Potentiometer im Antrieb: Leitungsbruch wird erkannt
.
bei Elektronischem Stellungsgeber RWG 4 – 20 mA im Antrieb:
E2 kleiner 3,7 mA = Signalbruch
bei MWG im Antrieb:
Kommunikationsfehler und MWG interne Fehler werden erkannt
E1, E2, E4 AUSFALL
Es erfolgt eine Sicherheitsauslösung bei Ausfall von Sollwert E1, Istwert E2
oder Prozess-Istwert E4.
Æ
Über das Menü zum Parameter:
HAUPTMENUE (M0)
EINSTELLUNGEN (M1)
SICHERHEITSVERHALTEN (M15)
AENDERN
SICHERHEITS AKTION
FAIL AS IS

¿:OK C:ESC
‚ :EDIT
Standardwert.
Beschreibung der Parameter-Einstellungen:
FAIL AS IS
Der Antrieb stoppt in der aktuellen Position.
FAIL CLOSE
Der Antrieb fährt in die Endlage ZU.
AUSLOESEQUELLE (M1514)
M1514
E1 ODER E2 AUSFALL
SICHERHEITS AKTION (M1512)
M1512
FAIL AS IS
Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
37
