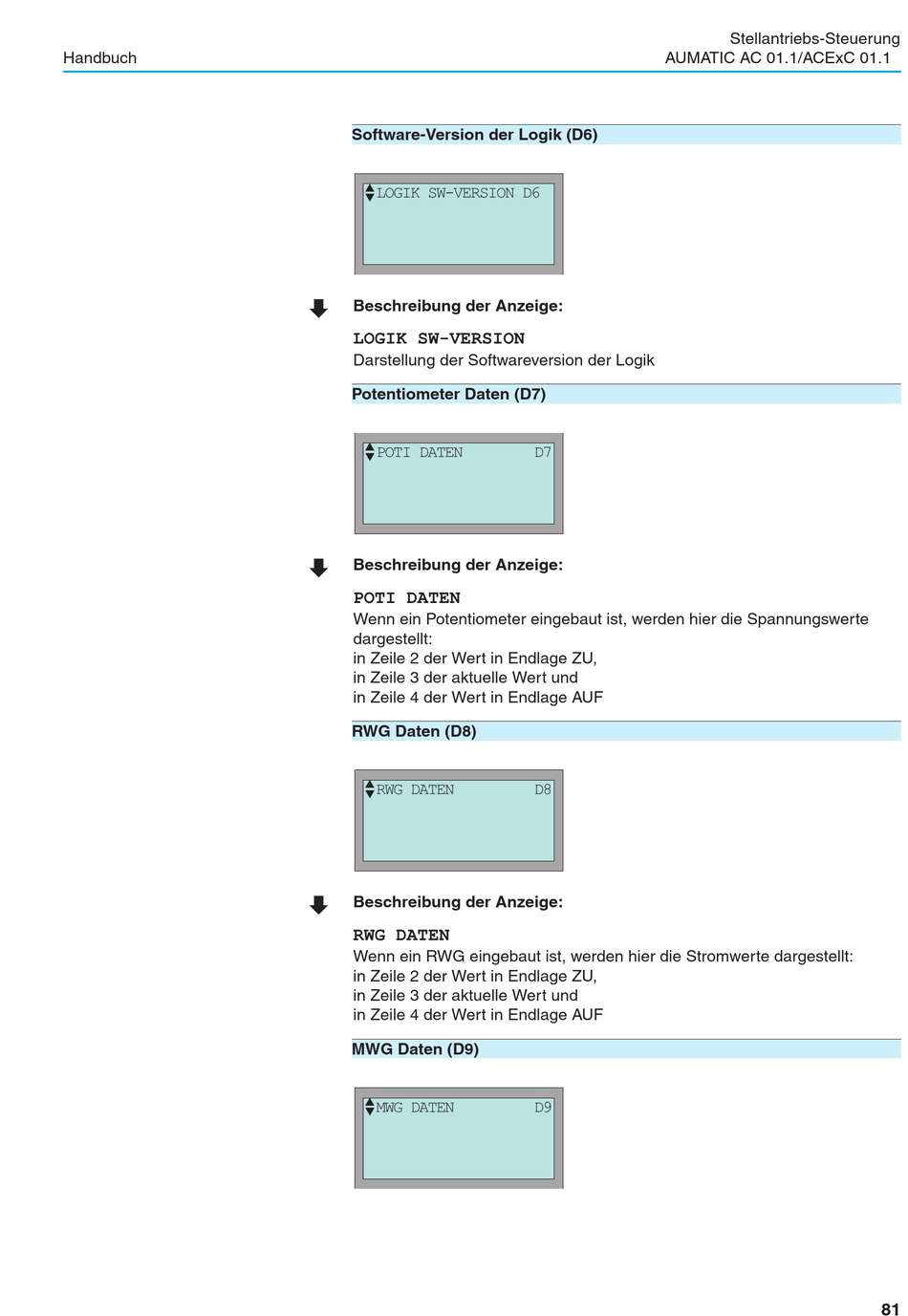

Auma AUMATIC AC 01.1 Handbuch Seite 81

Handbuch
Software-Version der Logik (D6)

‚ LOGIK SW-VERSION D6
È
Beschreibung der Anzeige:
LOGIK SW-VERSION
Darstellung der Softwareversion der Logik
Potentiometer Daten (D7)

‚ POTI DATEN
È
Beschreibung der Anzeige:
POTI DATEN
Wenn ein Potentiometer eingebaut ist, werden hier die Spannungswerte
dargestellt:
in Zeile 2 der Wert in Endlage ZU,
in Zeile 3 der aktuelle Wert und
in Zeile 4 der Wert in Endlage AUF
RWG Daten (D8)

‚ RWG DATEN
È
Beschreibung der Anzeige:
RWG DATEN
Wenn ein RWG eingebaut ist, werden hier die Stromwerte dargestellt:
in Zeile 2 der Wert in Endlage ZU,
in Zeile 3 der aktuelle Wert und
in Zeile 4 der Wert in Endlage AUF
MWG Daten (D9)

‚ MWG DATEN
AUMATIC AC 01.1/ACExC 01.1
D7
D8
D9
Stellantriebs-Steuerung
81
