Handbuch

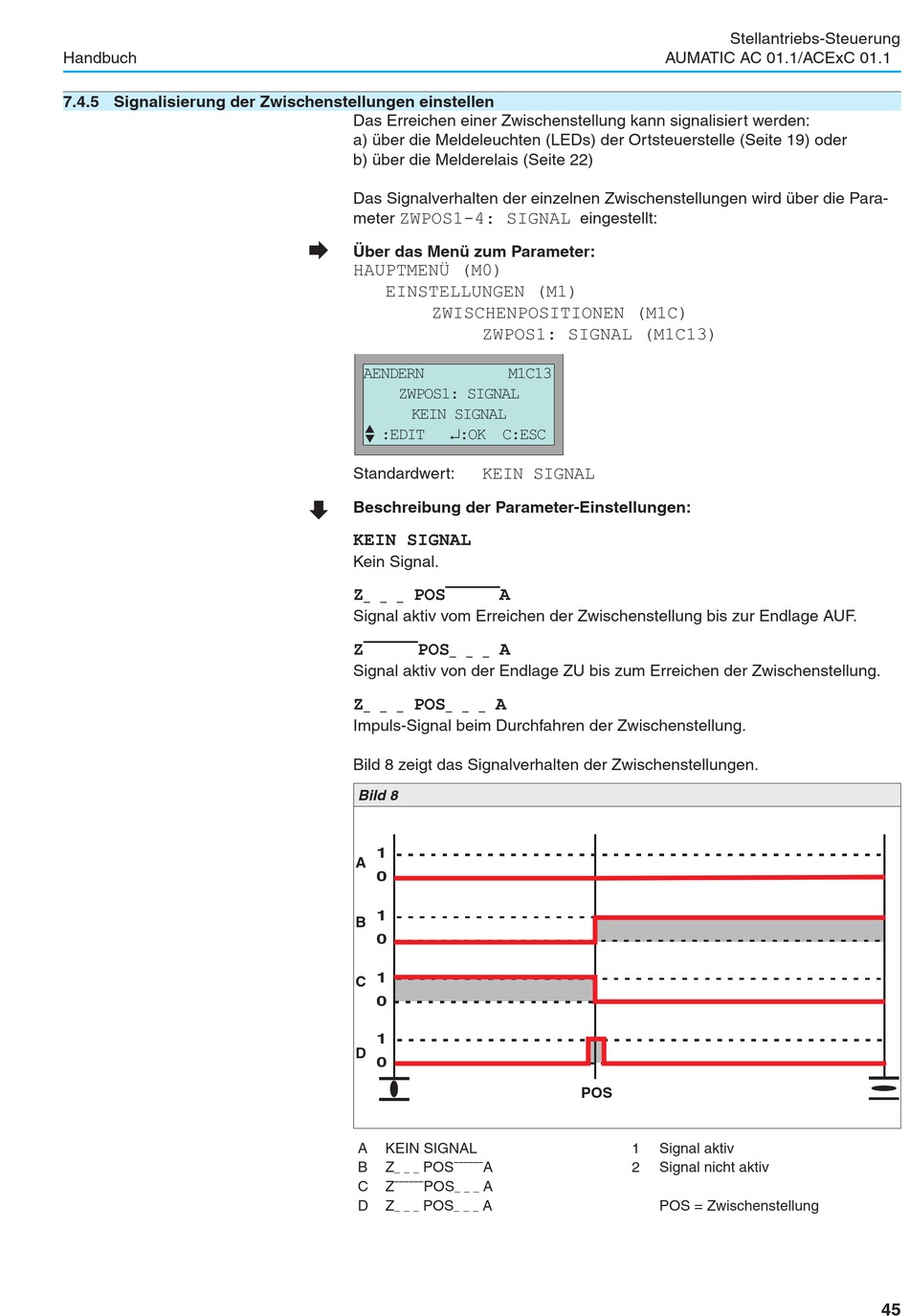

7.4.5 Signalisierung der Zwischenstellungen einstellen
Das Erreichen einer Zwischenstellung kann signalisiert werden:
a) über die Meldeleuchten (LEDs) der Ortsteuerstelle (Seite 19) oder
b) über die Melderelais (Seite 22)
Das Signalverhalten der einzelnen Zwischenstellungen wird über die Para-
meter
ZWPOS1-4: SIGNAL
Æ
Über das Menü zum Parameter:
HAUPTMENÜ (M0)
EINSTELLUNGEN (M1)
ZWISCHENPOSITIONEN (M1C)
AENDERN
ZWPOS1: SIGNAL
KEIN SIGNAL

¿:OK C:ESC
‚ :EDIT
Standardwert:
È
Beschreibung der Parameter-Einstellungen:
KEIN SIGNAL
Kein Signal.
Z POS¯¯¯¯¯A
_ _ _
Signal aktiv vom Erreichen der Zwischenstellung bis zur Endlage AUF.
Z¯¯¯¯¯POS
_ _
Signal aktiv von der Endlage ZU bis zum Erreichen der Zwischenstellung.
Z POS
_ _ _ _ _
Impuls-Signal beim Durchfahren der Zwischenstellung.
Bild 8 zeigt das Signalverhalten der Zwischenstellungen.
Bild 8
1
A
0
1
B
0
1
C
0
1
D
0
A KEIN SIGNAL
B Z POS¯¯¯¯¯¯A
_ _ _
C Z¯¯¯¯¯¯POS
_ _ _
D Z POS
_ _ _ _ _ _
eingestellt:
ZWPOS1: SIGNAL (M1C13)
M1C13
KEIN SIGNAL
A
_
A
_
POS
1
2
A
A
Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
Signal aktiv
Signal nicht aktiv
POS = Zwischenstellung
45
