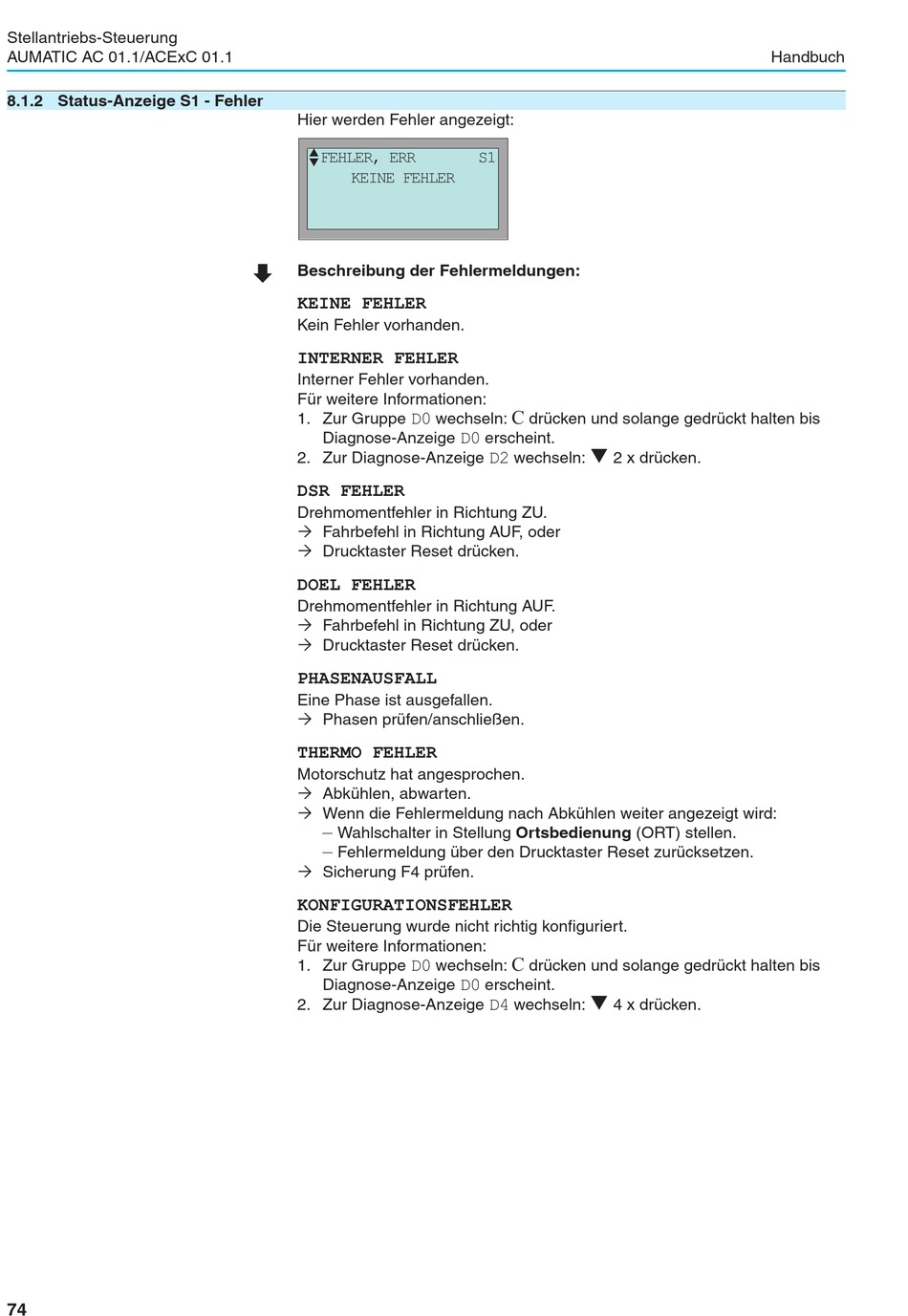

Auma AUMATIC AC 01.1 Handbuch Seite 74

Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
8.1.2 Status-Anzeige S1 - Fehler
74
Hier werden Fehler angezeigt:

‚ FEHLER, ERR
KEINE FEHLER
È
Beschreibung der Fehlermeldungen:
KEINE FEHLER
Kein Fehler vorhanden.
INTERNER FEHLER
Interner Fehler vorhanden.
Für weitere Informationen:
1. Zur Gruppe D0
Diagnose-Anzeige
2. Zur Diagnose-Anzeige
DSR FEHLER
Drehmomentfehler in Richtung ZU.
Ò Fahrbefehl in Richtung AUF, oder
Ò Drucktaster Reset drücken.
DOEL FEHLER
Drehmomentfehler in Richtung AUF.
Ò Fahrbefehl in Richtung ZU, oder
Ò Drucktaster Reset drücken.
PHASENAUSFALL
Eine Phase ist ausgefallen.
Ò Phasen prüfen/anschließen.
THERMO FEHLER
Motorschutz hat angesprochen.
Ò Abkühlen, abwarten.
Ò Wenn die Fehlermeldung nach Abkühlen weiter angezeigt wird:
–
Wahlschalter in Stellung Ortsbedienung (ORT) stellen.
–
Fehlermeldung über den Drucktaster Reset zurücksetzen.
Ò Sicherung F4 prüfen.
KONFIGURATIONSFEHLER
Die Steuerung wurde nicht richtig konfiguriert.
Für weitere Informationen:
1. Zur Gruppe
D0
Diagnose-Anzeige
2. Zur Diagnose-Anzeige
S1
C
wechseln: drücken und solange gedrückt halten bis
erscheint.
D0
q
wechseln:
D2
C
wechseln: drücken und solange gedrückt halten bis
D0 erscheint.
q
wechseln:
D4
Handbuch
2 x drücken.
4 x drücken.
