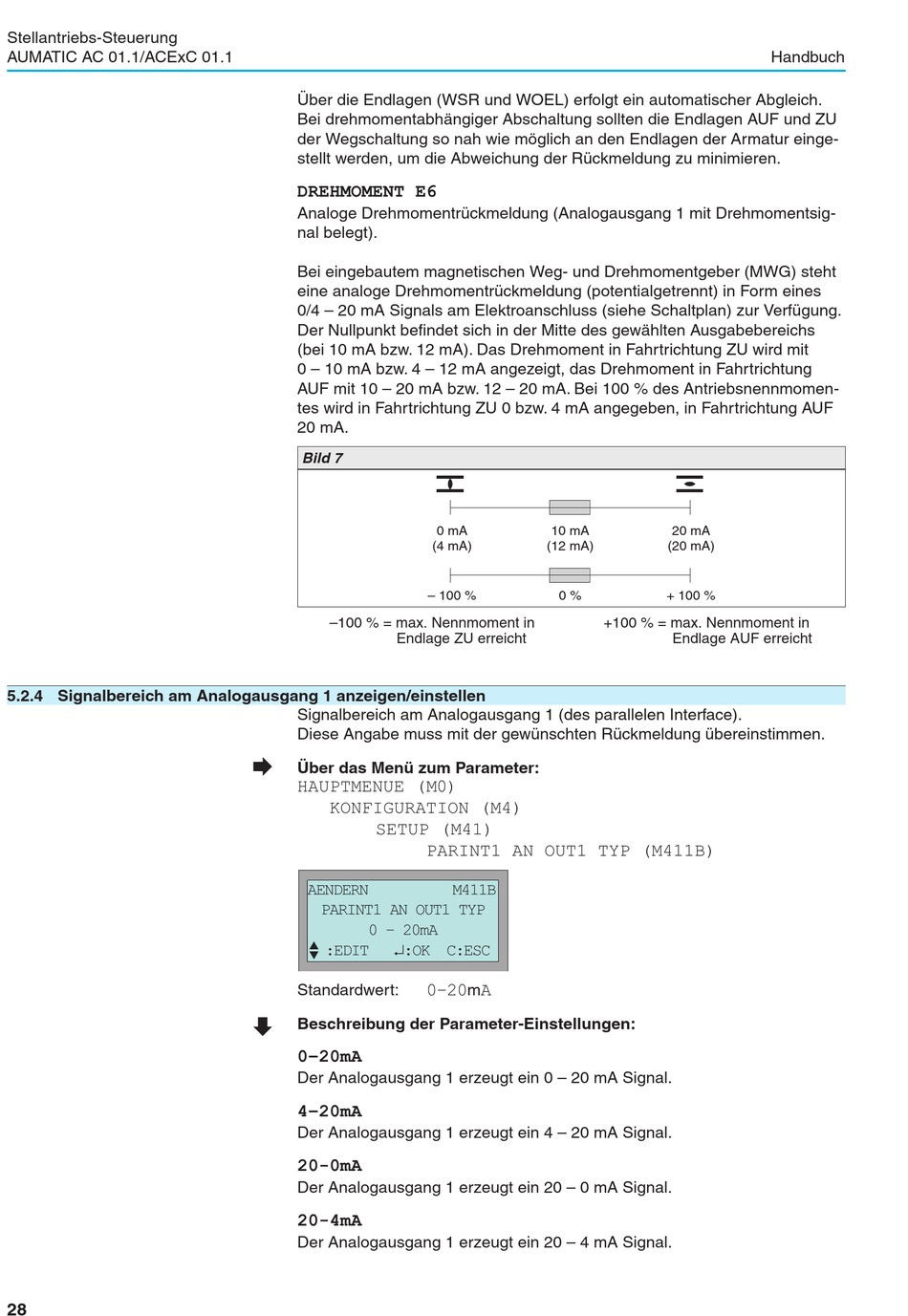

Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
5.2.4 Signalbereich am Analogausgang 1 anzeigen/einstellen
28
Über die Endlagen (WSR und WOEL) erfolgt ein automatischer Abgleich.
Bei drehmomentabhängiger Abschaltung sollten die Endlagen AUF und ZU
der Wegschaltung so nah wie möglich an den Endlagen der Armatur einge-
stellt werden, um die Abweichung der Rückmeldung zu minimieren.
DREHMOMENT E6
Analoge Drehmomentrückmeldung (Analogausgang 1 mit Drehmomentsig-
nal belegt).
Bei eingebautem magnetischen Weg- und Drehmomentgeber (MWG) steht
eine analoge Drehmomentrückmeldung (potentialgetrennt) in Form eines
0/4 – 20 mA Signals am Elektroanschluss (siehe Schaltplan) zur Verfügung.
Der Nullpunkt befindet sich in der Mitte des gewählten Ausgabebereichs
(bei 10 mA bzw. 12 mA). Das Drehmoment in Fahrtrichtung ZU wird mit
0 – 10 mA bzw. 4 – 12 mA angezeigt, das Drehmoment in Fahrtrichtung
AUF mit 10 – 20 mA bzw. 12 – 20 mA. Bei 100 % des Antriebsnennmomen-
tes wird in Fahrtrichtung ZU 0 bzw. 4 mA angegeben, in Fahrtrichtung AUF
20 mA.
Bild 7
–100 % = max. Nennmoment in
Endlage ZU erreicht
Signalbereich am Analogausgang 1 (des parallelen Interface).
Diese Angabe muss mit der gewünschten Rückmeldung übereinstimmen.
Æ
Über das Menü zum Parameter:
HAUPTMENUE (M0)
KONFIGURATION (M4)
SETUP (M41)
AENDERN
PARINT1 AN OUT1 TYP
0 – 20mA

¿:OK C:ESC
‚ :EDIT
Standardwert:
È
Beschreibung der Parameter-Einstellungen:
0–20mA
Der Analogausgang 1 erzeugt ein 0 – 20 mA Signal.
4–20mA
Der Analogausgang 1 erzeugt ein 4 – 20 mA Signal.
20-0mA
Der Analogausgang 1 erzeugt ein 20 – 0 mA Signal.
20-4mA
Der Analogausgang 1 erzeugt ein 20 – 4 mA Signal.
0 mA 10 mA
(4 mA) (12 mA)
– 100 % 0 %
PARINT1 AN OUT1 TYP (M411B)
M411B
0–20 m A
Handbuch
20 mA
(20 mA)
+ 100 %
+100 % = max. Nennmoment in
Endlage AUF erreicht
