Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1

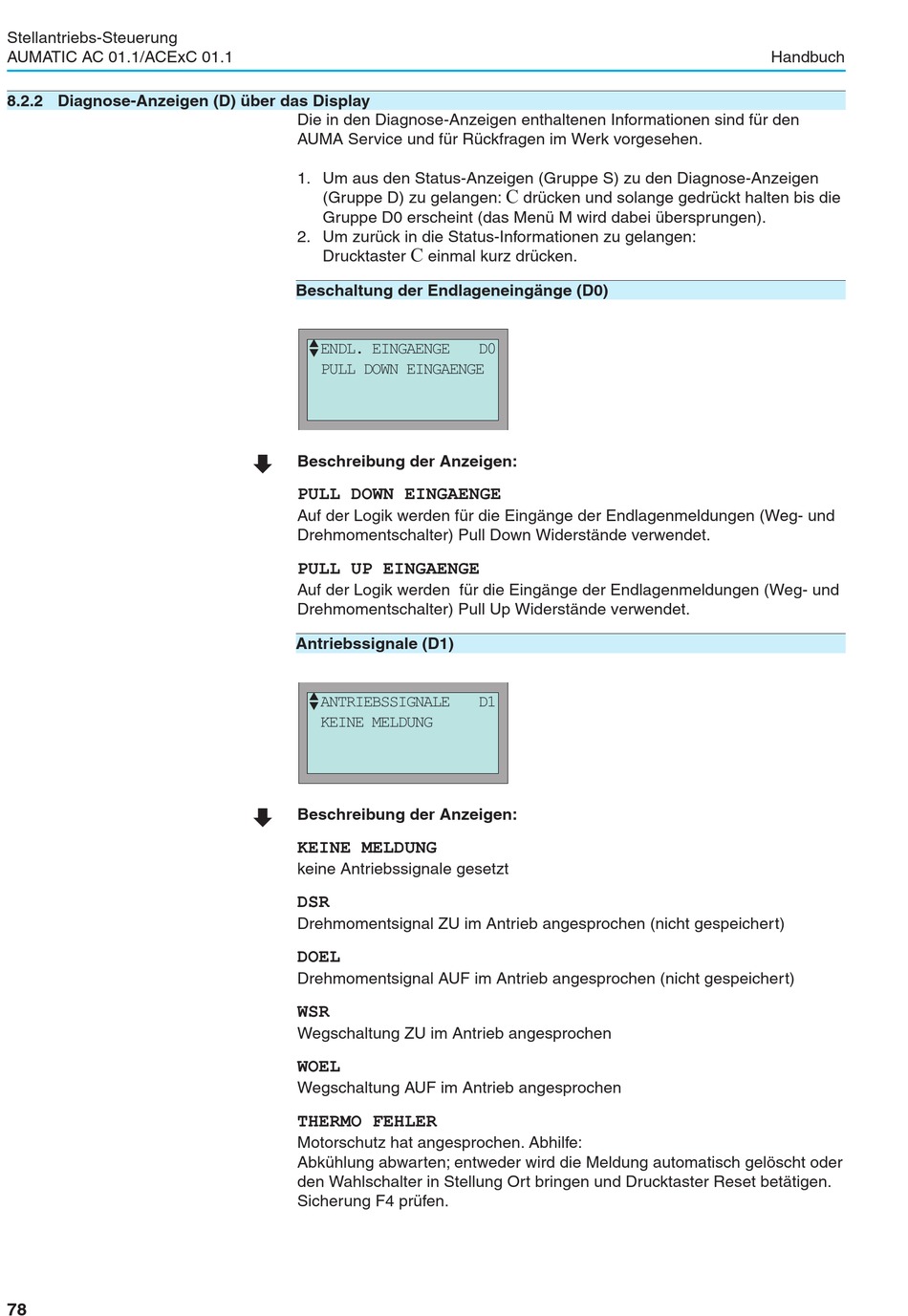

8.2.2 Diagnose-Anzeigen (D) über das Display
78
Die in den Diagnose-Anzeigen enthaltenen Informationen sind für den
AUMA Service und für Rückfragen im Werk vorgesehen.
1. Um aus den Status-Anzeigen (Gruppe S) zu den Diagnose-Anzeigen
(Gruppe D) zu gelangen:
Gruppe D0 erscheint (das Menü M wird dabei übersprungen).
2. Um zurück in die Status-Informationen zu gelangen:
C
Drucktaster
Beschaltung der Endlageneingänge (D0)

‚
ENDL. EINGAENGE
PULL DOWN EINGAENGE
È
Beschreibung der Anzeigen:
PULL DOWN EINGAENGE
Auf der Logik werden für die Eingänge der Endlagenmeldungen (Weg- und
Drehmomentschalter) Pull Down Widerstände verwendet.
PULL UP EINGAENGE
Auf der Logik werden für die Eingänge der Endlagenmeldungen (Weg- und
Drehmomentschalter) Pull Up Widerstände verwendet.
Antriebssignale (D1)

‚ ANTRIEBSSIGNALE
KEINE MELDUNG
È
Beschreibung der Anzeigen:
KEINE MELDUNG
keine Antriebssignale gesetzt
DSR
Drehmomentsignal ZU im Antrieb angesprochen (nicht gespeichert)
DOEL
Drehmomentsignal AUF im Antrieb angesprochen (nicht gespeichert)
WSR
Wegschaltung ZU im Antrieb angesprochen
WOEL
Wegschaltung AUF im Antrieb angesprochen
THERMO FEHLER
Motorschutz hat angesprochen. Abhilfe:
Abkühlung abwarten; entweder wird die Meldung automatisch gelöscht oder
den Wahlschalter in Stellung Ort bringen und Drucktaster Reset betätigen.
Sicherung F4 prüfen.
C
drücken und solange gedrückt halten bis die
einmal kurz drücken.
D0
D1
