Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1

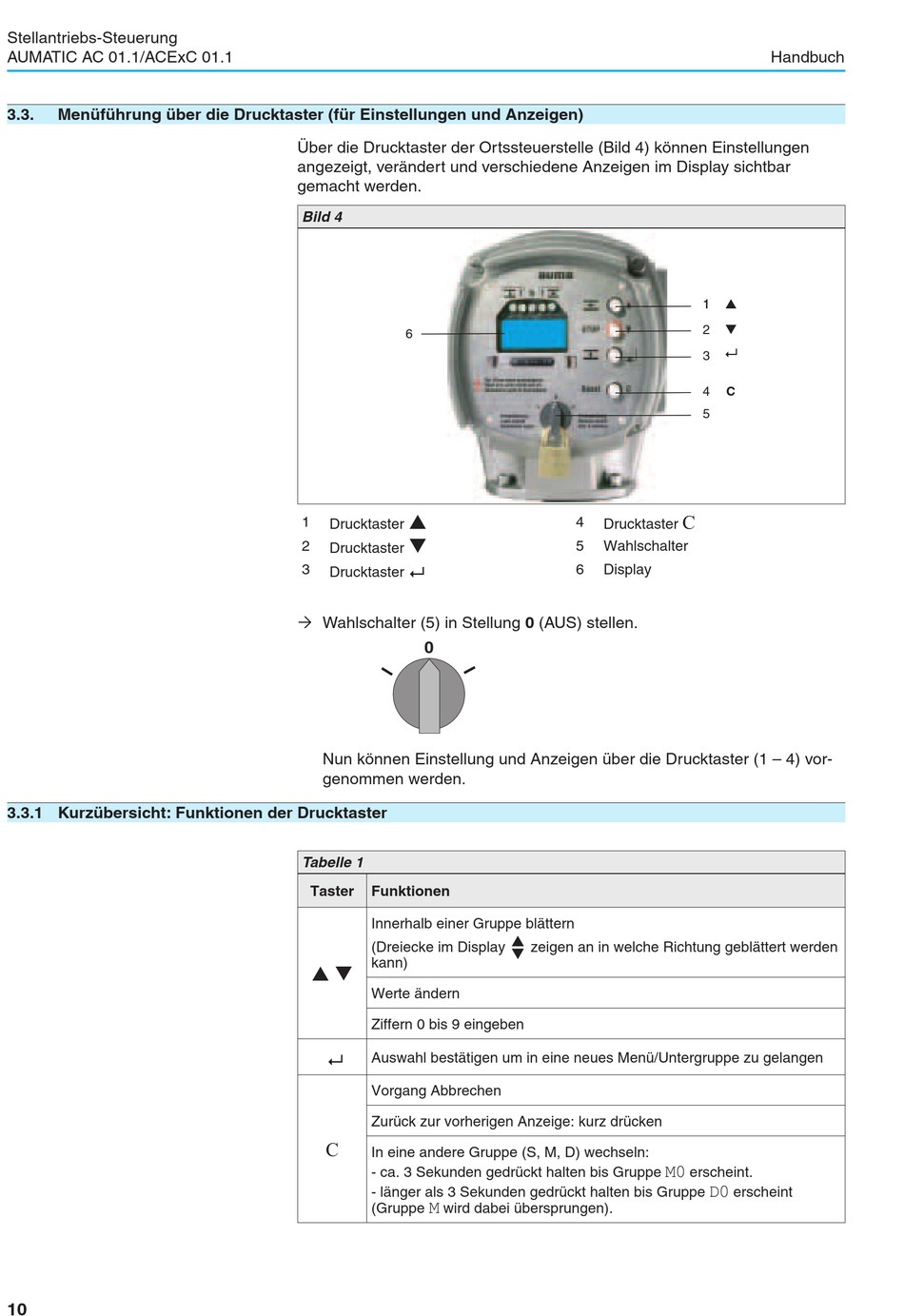

3.3. Menüführung über die Drucktaster (für Einstellungen und Anzeigen)
3.3.1 Kurzübersicht: Funktionen der Drucktaster
10
Über die Drucktaster der Ortssteuerstelle (Bild 4) können Einstellungen
angezeigt, verändert und verschiedene Anzeigen im Display sichtbar
gemacht werden.
Bild 4
6
p
1
Drucktaster
q
2
Drucktaster
8
3
Drucktaster
Ò Wahlschalter (5) in Stellung 0 (AUS) stellen.
0
Nun können Einstellung und Anzeigen über die Drucktaster (1 – 4) vor-
genommen werden.
Tabelle 1
Taster Funktionen
Innerhalb einer Gruppe blättern
(Dreiecke im Display
kann)
p q
Werte ändern
Ziffern 0 bis 9 eingeben
8
Auswahl bestätigen um in eine neues Menü/Untergruppe zu gelangen
Vorgang Abbrechen
Zurück zur vorherigen Anzeige: kurz drücken
C
In eine andere Gruppe (S, M, D) wechseln:
- ca. 3 Sekunden gedrückt halten bis Gruppe
- länger als 3 Sekunden gedrückt halten bis Gruppe
M
(Gruppe wird dabei übersprungen).
4
Drucktaster
5 Wahlschalter
6 Display
 ‚
zeigen an in welche Richtung geblättert werden
M0
Handbuch
p
1 1
q
2
8
3
4 C
5
C
erscheint.
D0
erscheint
