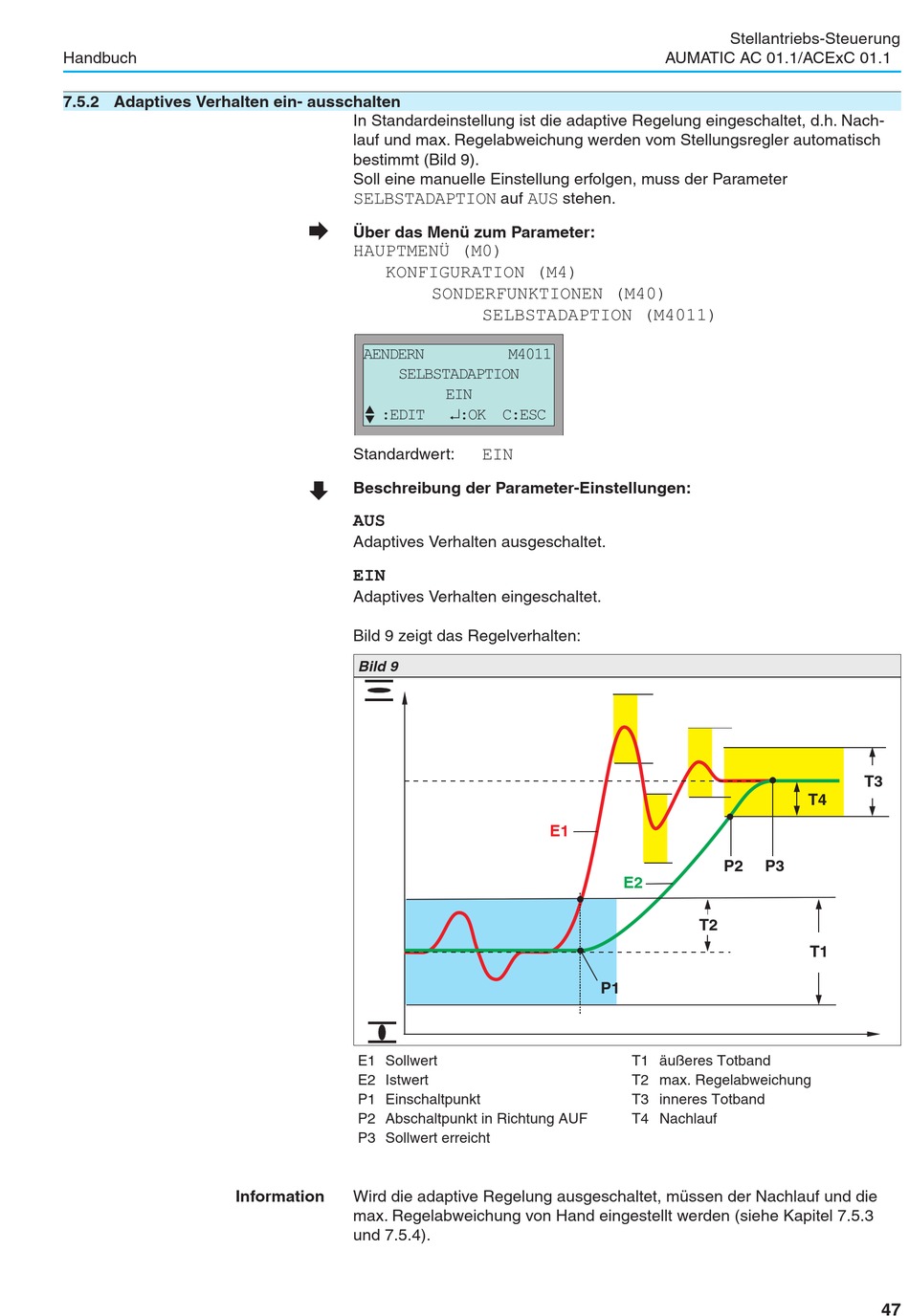

Auma AUMATIC AC 01.1 Handbuch Seite 47

Handbuch
7.5.2 Adaptives Verhalten ein- ausschalten
In Standardeinstellung ist die adaptive Regelung eingeschaltet, d.h. Nach-
lauf und max. Regelabweichung werden vom Stellungsregler automatisch
bestimmt (Bild 9).
Soll eine manuelle Einstellung erfolgen, muss der Parameter
SELBSTADAPTION
Æ
Über das Menü zum Parameter:
HAUPTMENÜ (M0)
KONFIGURATION (M4)
AENDERN
SELBSTADAPTION

‚ :EDIT
Standardwert:
È
Beschreibung der Parameter-Einstellungen:
AUS
Adaptives Verhalten ausgeschaltet.
EIN
Adaptives Verhalten eingeschaltet.
Bild 9 zeigt das Regelverhalten:
Bild 9
E1 Sollwert
E2 Istwert
P1 Einschaltpunkt
P2 Abschaltpunkt in Richtung AUF
P3 Sollwert erreicht
Information Wird die adaptive Regelung ausgeschaltet, müssen der Nachlauf und die
max. Regelabweichung von Hand eingestellt werden (siehe Kapitel 7.5.3
und 7.5.4).
auf AUS stehen.
SONDERFUNKTIONEN (M40)
SELBSTADAPTION (M4011)
M4011
EIN
¿:OK C:ESC
EIN
E1
P1
Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
P2 P3
E2
T2
T1 äußeres Totband
T2 max. Regelabweichung
T3 inneres Totband
T4 Nachlauf
T3
T4
T1
47
