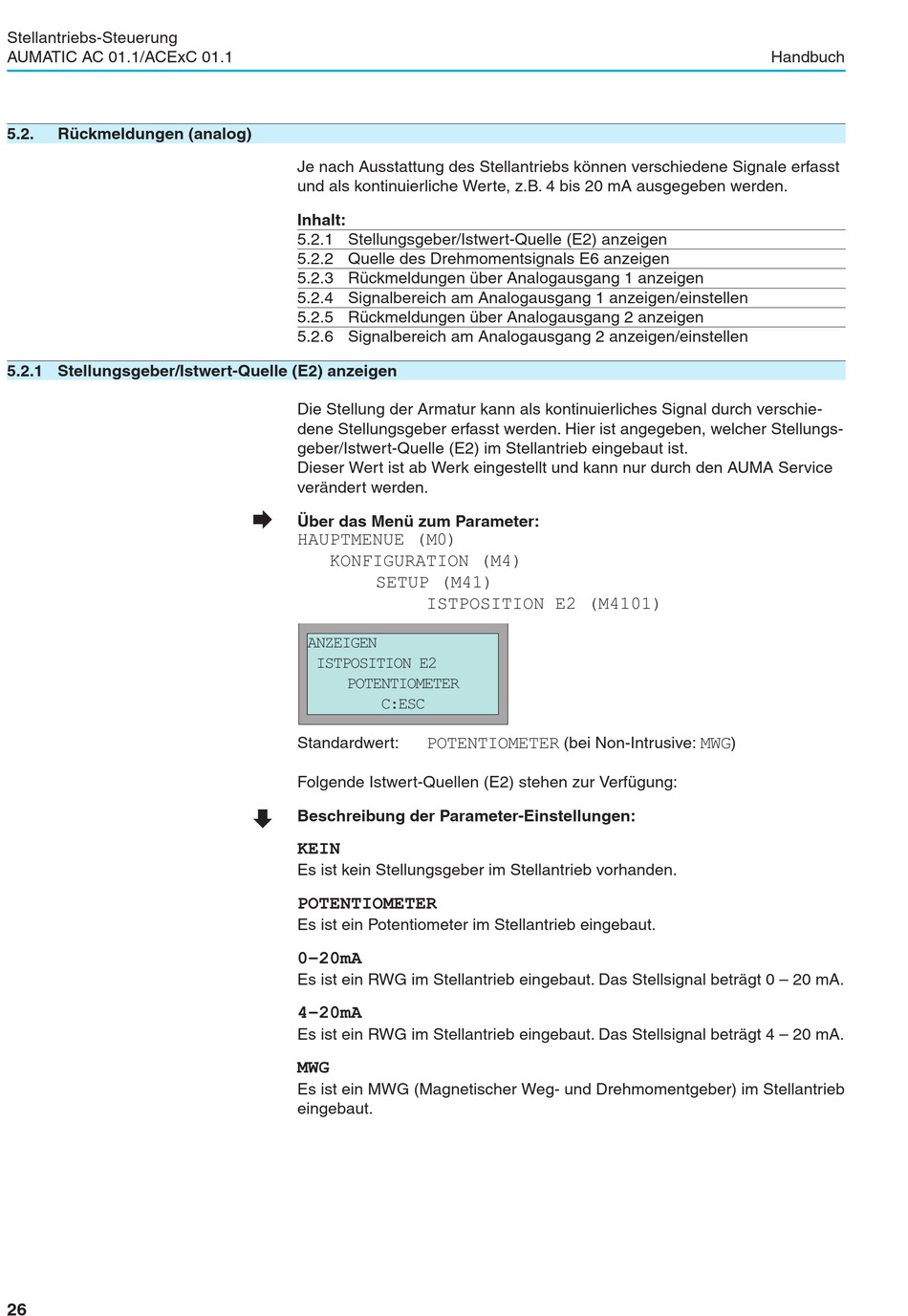

Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
5.2.
Rückmeldungen (analog)
5.2.1 Stellungsgeber/Istwert-Quelle (E2) anzeigen
26
Je nach Ausstattung des Stellantriebs können verschiedene Signale erfasst
und als kontinuierliche Werte, z.B. 4 bis 20 mA ausgegeben werden.
Inhalt:
5.2.1 Stellungsgeber/Istwert-Quelle (E2) anzeigen
5.2.2 Quelle des Drehmomentsignals E6 anzeigen
5.2.3 Rückmeldungen über Analogausgang 1 anzeigen
5.2.4 Signalbereich am Analogausgang 1 anzeigen/einstellen
5.2.5 Rückmeldungen über Analogausgang 2 anzeigen
5.2.6 Signalbereich am Analogausgang 2 anzeigen/einstellen
Die Stellung der Armatur kann als kontinuierliches Signal durch verschie-
dene Stellungsgeber erfasst werden. Hier ist angegeben, welcher Stellungs-
geber/Istwert-Quelle (E2) im Stellantrieb eingebaut ist.
Dieser Wert ist ab Werk eingestellt und kann nur durch den AUMA Service
verändert werden.
Æ
Über das Menü zum Parameter:
HAUPTMENUE (M0)
KONFIGURATION (M4)
SETUP (M41)
ANZEIGEN
ISTPOSITION E2
POTENTIOMETER
C:ESC
Standardwert:
Folgende Istwert-Quellen (E2) stehen zur Verfügung:
È
Beschreibung der Parameter-Einstellungen:
KEIN
Es ist kein Stellungsgeber im Stellantrieb vorhanden.
POTENTIOMETER
Es ist ein Potentiometer im Stellantrieb eingebaut.
0–20mA
Es ist ein RWG im Stellantrieb eingebaut. Das Stellsignal beträgt 0 – 20 mA.
4–20mA
Es ist ein RWG im Stellantrieb eingebaut. Das Stellsignal beträgt 4 – 20 mA.
MWG
Es ist ein MWG (Magnetischer Weg- und Drehmomentgeber) im Stellantrieb
eingebaut.
ISTPOSITION E2 (M4101)
POTENTIOMETER
(bei Non-Intrusive:
Handbuch
MWG
)
