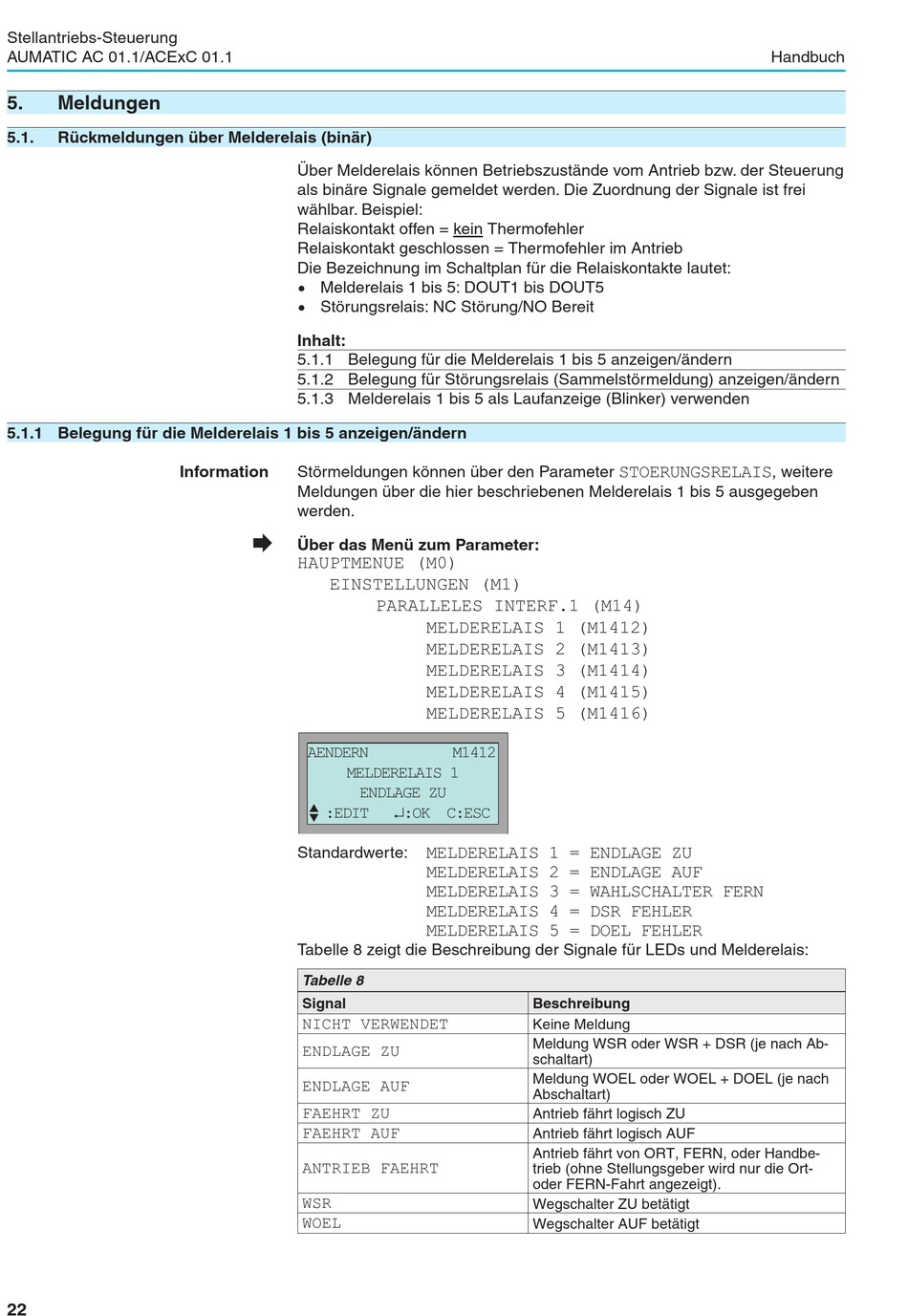

Auma AUMATIC AC 01.1 Handbuch Seite 22

Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
5. Meldungen
5.1. Rückmeldungen über Melderelais (binär)
5.1.1 Belegung für die Melderelais 1 bis 5 anzeigen/ändern
22
Über Melderelais können Betriebszustände vom Antrieb bzw. der Steuerung
als binäre Signale gemeldet werden. Die Zuordnung der Signale ist frei
wählbar. Beispiel:
Relaiskontakt offen = kein Thermofehler
.
Relaiskontakt geschlossen = Thermofehler im Antrieb
.
Die Bezeichnung im Schaltplan für die Relaiskontakte lautet:
Melderelais 1 bis 5: DOUT1 bis DOUT5
Störungsrelais: NC Störung/NO Bereit
Inhalt:
5.1.1 Belegung für die Melderelais 1 bis 5 anzeigen/ändern
5.1.2 Belegung für Störungsrelais (Sammelstörmeldung) anzeigen/ändern
5.1.3 Melderelais 1 bis 5 als Laufanzeige (Blinker) verwenden
Information Störmeldungen können über den Parameter
Meldungen über die hier beschriebenen Melderelais 1 bis 5 ausgegeben
werden.
Æ
Über das Menü zum Parameter:
HAUPTMENUE (M0)
EINSTELLUNGEN (M1)
AENDERN
MELDERELAIS 1

‚ :EDIT
Standardwerte:
Tabelle 8 zeigt die Beschreibung der Signale für LEDs und Melderelais:
Tabelle 8
Signal
NICHT VERWENDET
ENDLAGE ZU
ENDLAGE AUF
FAEHRT ZU
FAEHRT AUF
ANTRIEB FAEHRT
WSR
WOEL
PARALLELES INTERF.1 (M14)
MELDERELAIS 1 (M1412)
MELDERELAIS 2 (M1413)
MELDERELAIS 3 (M1414)
MELDERELAIS 4 (M1415)
MELDERELAIS 5 (M1416)
M1412
ENDLAGE ZU
¿:OK C:ESC
MELDERELAIS 1 = ENDLAGE ZU
MELDERELAIS 2 = ENDLAGE AUF
MELDERELAIS 3 = WAHLSCHALTER FERN
MELDERELAIS 4 = DSR FEHLER
MELDERELAIS 5 = DOEL FEHLER
STOERUNGSRELAIS
Beschreibung
Keine Meldung
Meldung WSR oder WSR + DSR (je nach Ab-
schaltart)
Meldung WOEL oder WOEL + DOEL (je nach
Abschaltart)
Antrieb fährt logisch ZU
Antrieb fährt logisch AUF
Antrieb fährt von ORT, FERN, oder Handbe-
trieb (ohne Stellungsgeber wird nur die Ort-
oder FERN-Fahrt angezeigt).
Wegschalter ZU betätigt
Wegschalter AUF betätigt
Handbuch
, weitere
