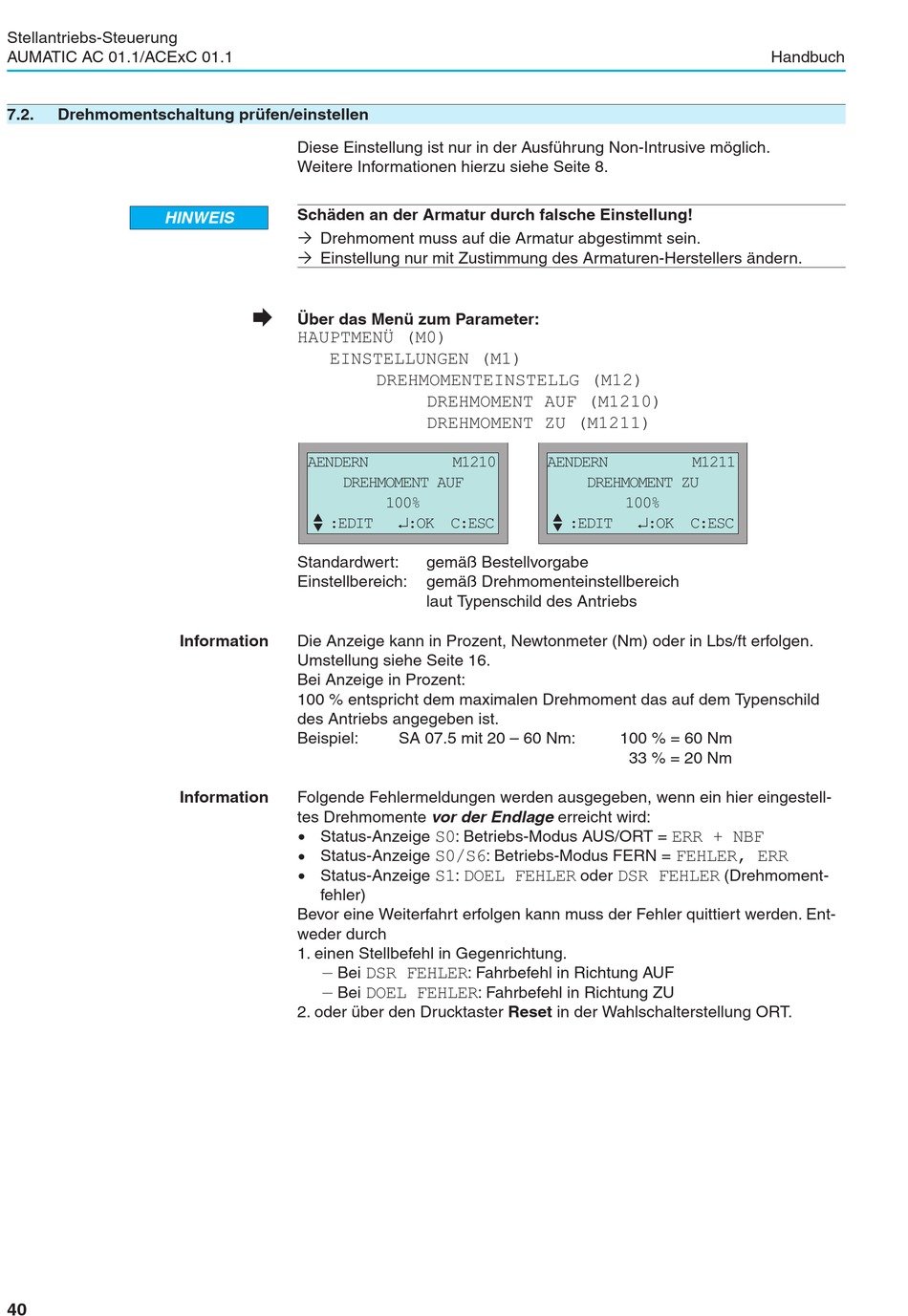

AUMATIC AC 01.1/ACExC 01.1
7.2.
Drehmomentschaltung prüfen/einstellen
HINWEIS
40
Diese Einstellung ist nur in der Ausführung Non-Intrusive möglich.
Weitere Informationen hierzu siehe Seite 8.
Schäden an der Armatur durch falsche Einstellung!
Ò Drehmoment muss auf die Armatur abgestimmt sein.
Ò Einstellung nur mit Zustimmung des Armaturen-Herstellers ändern.
Æ
Über das Menü zum Parameter:
HAUPTMENÜ (M0)
EINSTELLUNGEN (M1)
AENDERN
DREHMOMENT AUF

:EDIT
Standardwert:
Einstellbereich:
Information
Die Anzeige kann in Prozent, Newtonmeter (Nm) oder in Lbs/ft erfolgen.
Umstellung siehe Seite 16.
Bei Anzeige in Prozent:
100 % entspricht dem maximalen Drehmoment das auf dem Typenschild
des Antriebs angegeben ist.
Beispiel:
.
Information
Folgende Fehlermeldungen werden ausgegeben, wenn ein hier eingestell-
.
tes Drehmomente vor der Endlage erreicht wird:
.
Status-Anzeige
Status-Anzeige
Status-Anzeige
fehler)
Bevor eine Weiterfahrt erfolgen kann muss der Fehler quittiert werden. Ent-
weder durch
1. einen Stellbefehl in Gegenrichtung.
Bei
Bei
2. oder über den Drucktaster Reset in der Wahlschalterstellung ORT.
DREHMOMENTEINSTELLG (M12)
DREHMOMENT AUF (M1210)
DREHMOMENT ZU (M1211)
M1210
100%
¿:OK C:ESC
gemäß Bestellvorgabe
gemäß Drehmomenteinstellbereich
laut Typenschild des Antriebs
SA 07.5 mit 20 – 60 Nm:
: Betriebs-Modus AUS/ORT =
S0
S0/S6
: Betriebs-Modus FERN =
:
S1
DOEL FEHLER
: Fahrbefehl in Richtung AUF
DSR FEHLER
: Fahrbefehl in Richtung ZU
DOEL FEHLER
AENDERN
M1211
DREHMOMENT ZU
100%

¿:OK C:ESC
:EDIT
100 % = 60 Nm
33 % = 20 Nm
