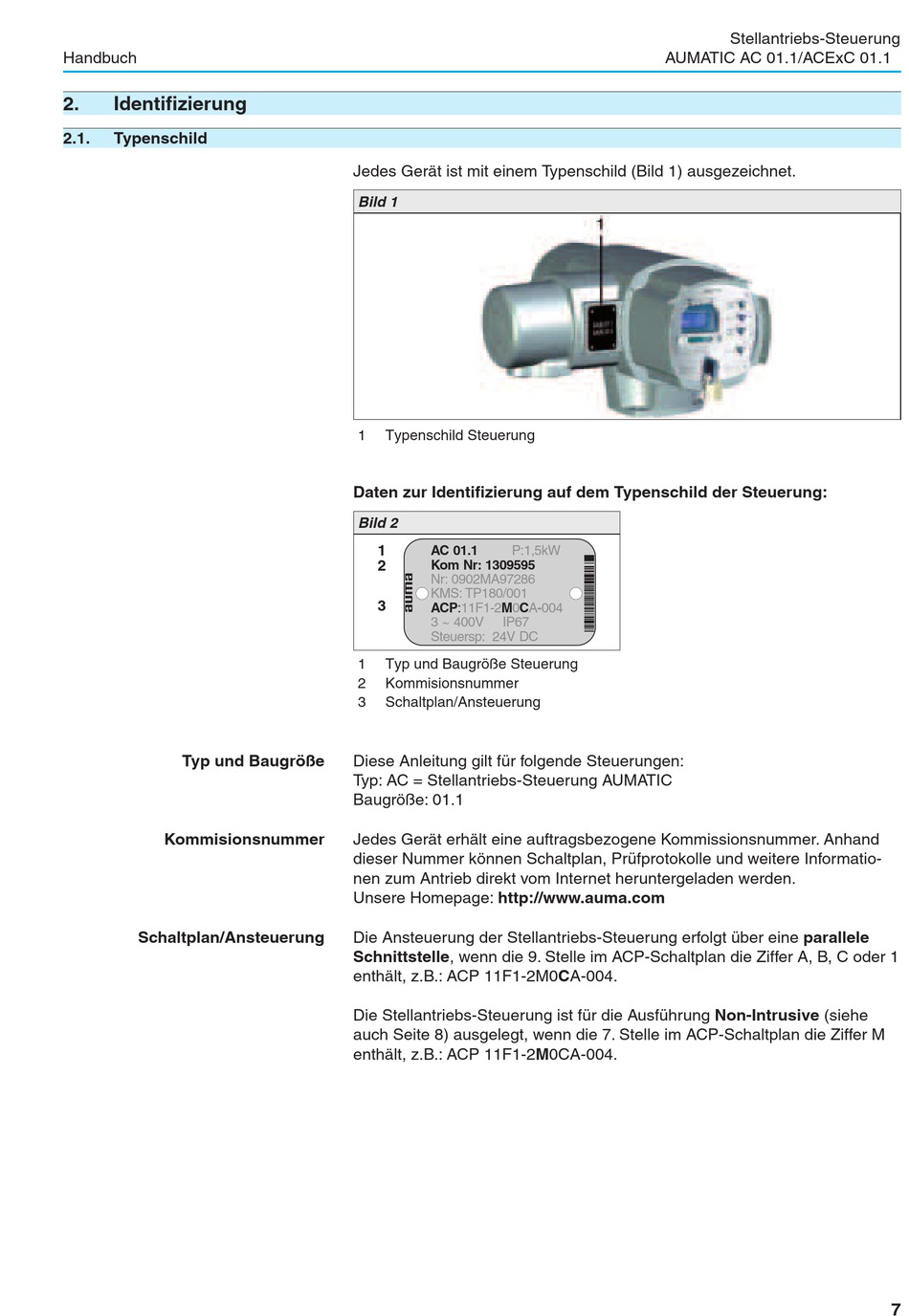

Auma AUMATIC AC 01.1 Handbuch Seite 7

Handbuch
2. Identifizierung
2.1. Typenschild
Typ und Baugröße
Kommisionsnummer
Schaltplan/Ansteuerung
Jedes Gerät ist mit einem Typenschild (Bild 1) ausgezeichnet.
Bild 1
1 Typenschild Steuerung
Daten zur Identifizierung auf dem Typenschild der Steuerung:
Bild 2
1
AC 01.1 P:1,5kW
2 Kom Nr: 1309595
Nr: 0902MA97286
KMS: TP180/001
3
ACP : 11F1-2 0 A 004 M C
3 ~ 400V IP67
Steuersp: 24V DC
1 Typ und Baugröße Steuerung
2 Kommisionsnummer
3 Schaltplan/Ansteuerung
Diese Anleitung gilt für folgende Steuerungen:
Typ: AC = Stellantriebs-Steuerung AUMATIC
Baugröße: 01.1
Jedes Gerät erhält eine auftragsbezogene Kommissionsnummer. Anhand
dieser Nummer können Schaltplan, Prüfprotokolle und weitere Informatio-
nen zum Antrieb direkt vom Internet heruntergeladen werden.
Unsere Homepage: http://www.auma.com
Die Ansteuerung der Stellantriebs-Steuerung erfolgt über eine parallele
Schnittstelle, wenn die 9. Stelle im ACP-Schaltplan die Ziffer A, B, C oder 1
enthält, z.B.: ACP 11F1-2M0CA-004.
Die Stellantriebs-Steuerung ist für die Ausführung Non-Intrusive (siehe
auch Seite 8) ausgelegt, wenn die 7. Stelle im ACP-Schaltplan die Ziffer M
enthält, z.B.: ACP 11F1-2M0CA-004.
AUMATIC AC 01.1/ACExC 01.1
-
Stellantriebs-Steuerung
