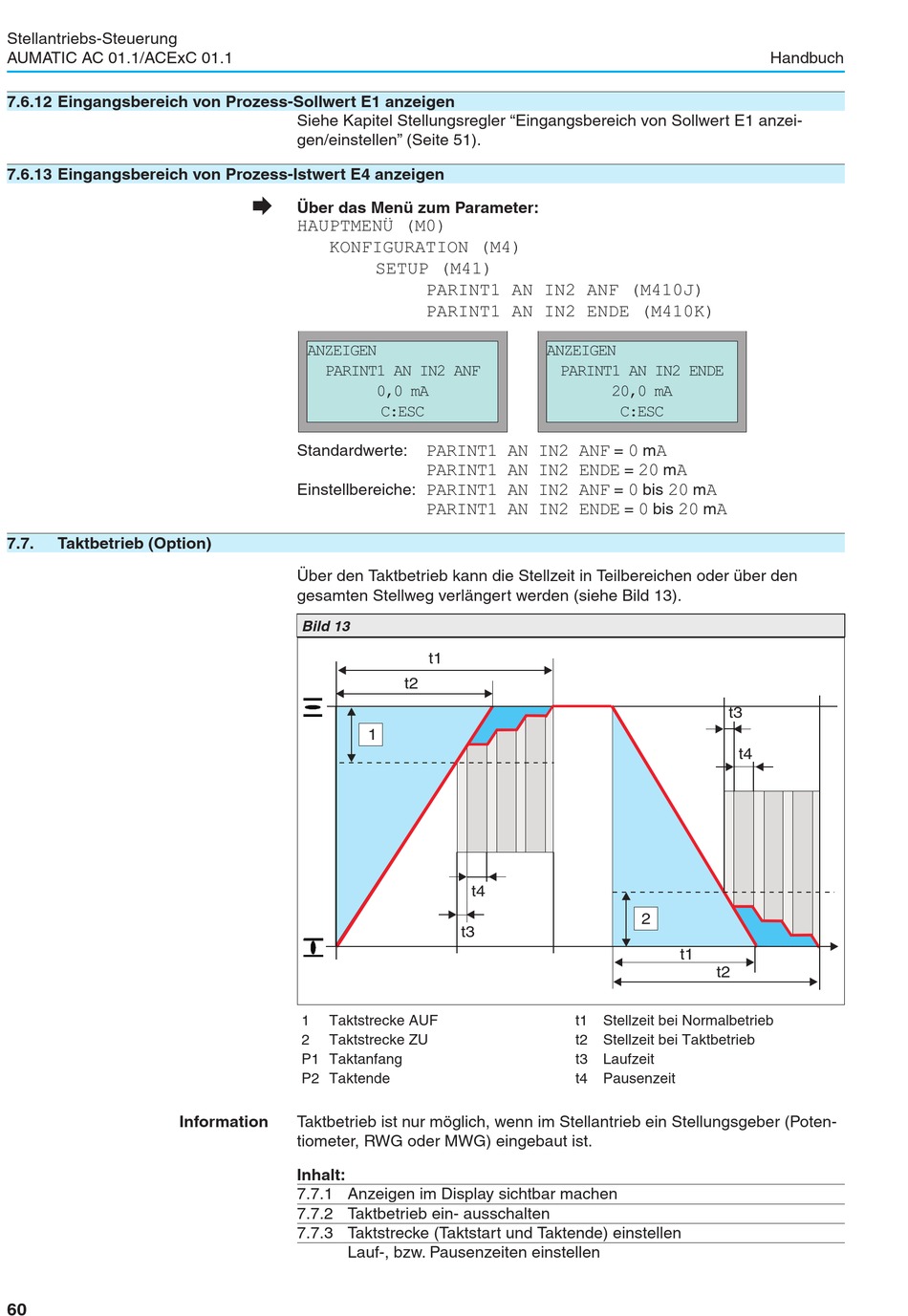

Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
7.6.12 Eingangsbereich von Prozess-Sollwert E1 anzeigen
7.6.13 Eingangsbereich von Prozess-Istwert E4 anzeigen
7.7.
Taktbetrieb (Option)
60
Siehe Kapitel Stellungsregler "Eingangsbereich von Sollwert E1 anzei-
gen/einstellen" (Seite 51).
Æ
Über das Menü zum Parameter:
HAUPTMENÜ (M0)
KONFIGURATION (M4)
ANZEIGEN
PARINT1 AN IN2 ANF
Standardwerte:
Einstellbereiche:
Über den Taktbetrieb kann die Stellzeit in Teilbereichen oder über den
gesamten Stellweg verlängert werden (siehe Bild 13).
Bild 13
1
Taktstrecke AUF
2
Taktstrecke ZU
P1 Taktanfang
P2 Taktende
Information
Taktbetrieb ist nur möglich, wenn im Stellantrieb ein Stellungsgeber (Poten-
tiometer, RWG oder MWG) eingebaut ist.
Inhalt:
7.7.1 Anzeigen im Display sichtbar machen
7.7.2 Taktbetrieb ein- ausschalten
7.7.3 Taktstrecke (Taktstart und Taktende) einstellen
Lauf-, bzw. Pausenzeiten einstellen
SETUP (M41)
PARINT1 AN IN2 ANF (M410J)
PARINT1 AN IN2 ENDE (M410K)
0,0 mA
C:ESC
PARINT1 AN IN2 ANF
PARINT1 AN IN2 ENDE
PARINT1 AN IN2 ANF
PARINT1 AN IN2 ENDE
t1
t2
1
t4
t3
ANZEIGEN
PARINT1 AN IN2 ENDE
20,0 mA
C:ESC
=
m
0
A
=
20
m
A
=
bis
m
0
20
A
=
0
bis
20
m
A
2
t1
t2
t1
Stellzeit bei Normalbetrieb
t2
Stellzeit bei Taktbetrieb
t3
Laufzeit
t4
Pausenzeit
Handbuch
t3
t4
