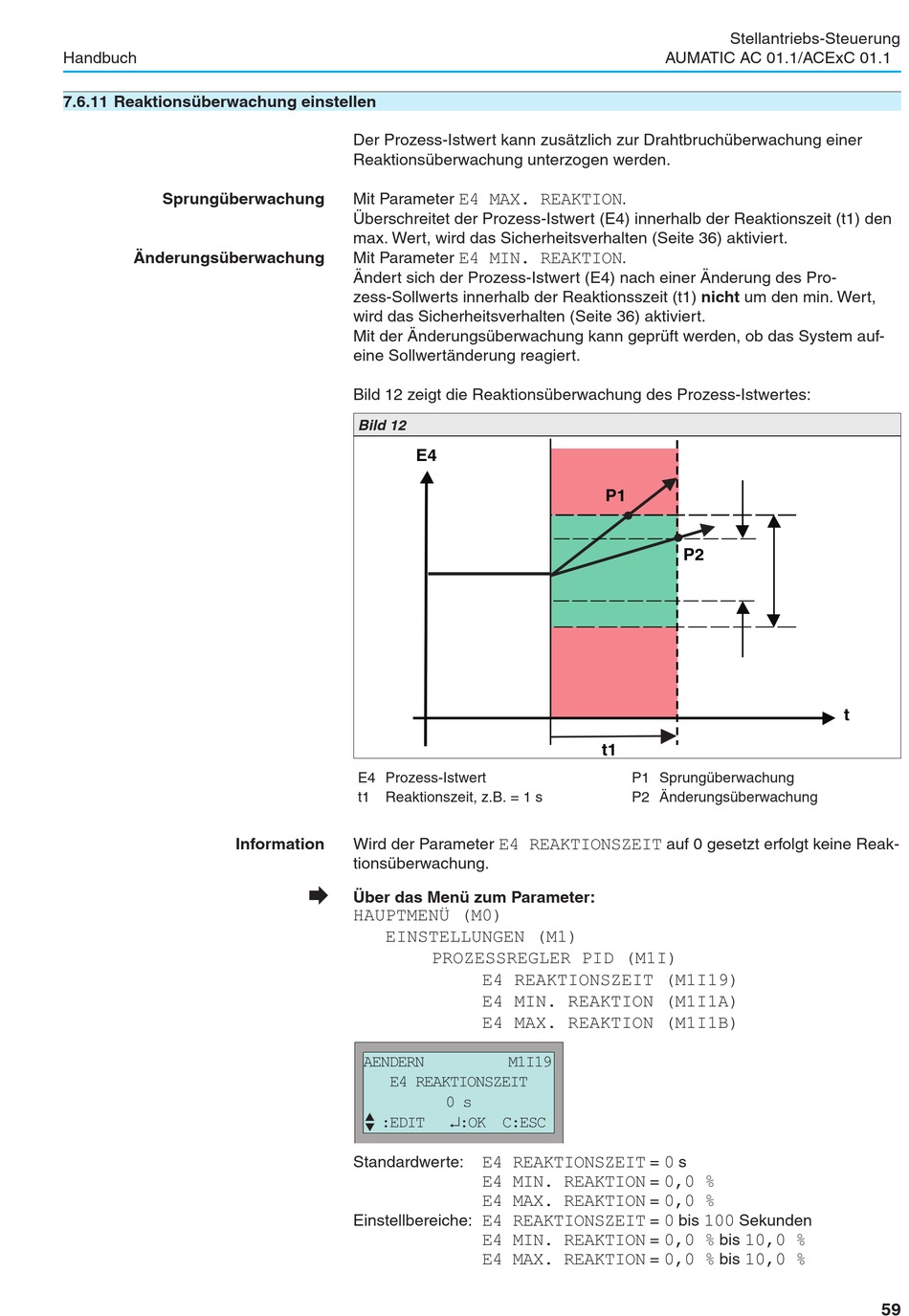

Auma AUMATIC AC 01.1 Handbuch Seite 59

Handbuch
7.6.11 Reaktionsüberwachung einstellen
Sprungüberwachung
Änderungsüberwachung
Der Prozess-Istwert kann zusätzlich zur Drahtbruchüberwachung einer
Reaktionsüberwachung unterzogen werden.
Mit Parameter
Überschreitet der Prozess-Istwert (E4) innerhalb der Reaktionszeit (t1) den
max. Wert, wird das Sicherheitsverhalten (Seite 36) aktiviert.
Mit Parameter
Ändert sich der Prozess-Istwert (E4) nach einer Änderung des Pro-
zess-Sollwerts innerhalb der Reaktionsszeit (t1) nicht um den min. Wert,
wird das Sicherheitsverhalten (Seite 36) aktiviert.
Mit der Änderungsüberwachung kann geprüft werden, ob das System auf-
eine Sollwertänderung reagiert.
Bild 12 zeigt die Reaktionsüberwachung des Prozess-Istwertes:
Bild 12
E4 Prozess-Istwert
t1 Reaktionszeit, z.B. = 1 s
Information Wird der Parameter
tionsüberwachung.
Æ
Über das Menü zum Parameter:
HAUPTMENÜ (M0)
EINSTELLUNGEN (M1)
AENDERN
E4 REAKTIONSZEIT

‚ :EDIT
Standardwerte:
Einstellbereiche:
E4 MAX. REAKTION
E4 MIN. REAKTION
E4
E4 REAKTIONSZEIT
PROZESSREGLER PID (M1I)
E4 REAKTIONSZEIT (M1I19)
E4 MIN. REAKTION (M1I1A)
E4 MAX. REAKTION (M1I1B)
M1I19
0 s
¿:OK C:ESC
E4 REAKTIONSZEIT
E4 MIN. REAKTION
E4 MAX. REAKTION
E4 REAKTIONSZEIT
E4 MIN. REAKTION
E4 MAX. REAKTION
Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1
.
.
P1
P2
t1
P1 Sprungüberwachung
P2 Änderungsüberwachung
auf 0 gesetzt erfolgt keine Reak-
= s
0
= 0,0 %
=
0,0 %
= bis Sekunden
0 100
= 0,0 % bis 10,0 %
= bis
0,0 % 10,0 %
t
