7.9. NOT-AUS Funktion (Option)
7.9.1 Beschreibung der Funktionen
64
Die AUMATIC kann optional mit einem NOT-AUS Taster ausgestattet wer-
den. Dieser NOT-AUS unterbricht bei Betätigung die 24 V AC Steuerspan-
nung für die Schütze.

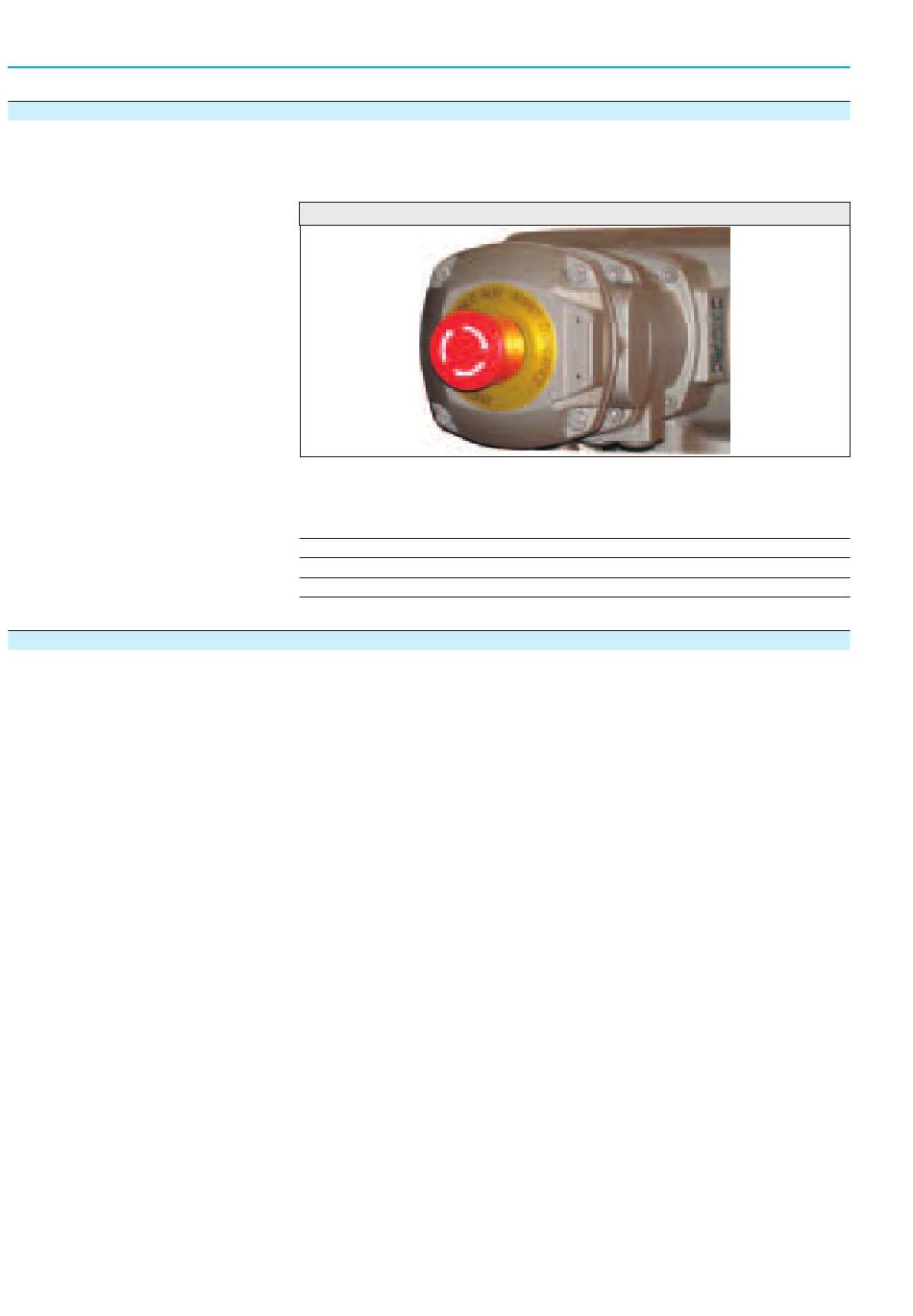

Bild 14
Information Der NOT-AUS Taster steht nicht für die ACEXC zur Verfügung sondern nur
für die wettergeschützte Ausführung der AUMATIC.
Inhalt:
7.9.1 Beschreibung der Funktionen
7.9.2 Rückmeldungen im Display
7.9.3 Rückmeldungen über Melderelais einstellen
7.9.4 Rückmeldungen über LEDs einstellen
.
Sobald dieser NOT-AUS Taster betätigt wird, erfolgen mehrere Schritte
.
innerhalb der AUMATIC:
Die 24 V AC Steuerspannung der AUMATIC Schütze wird unterbrochen.
.
Abschaltung des Fahrbefehls und Rücknahme einer möglicherweise
gesetzten Selbsthaltung.
.
Optional: Meldung über den Betätigungszustand des NOT-AUS Tasters
durch Anziehen eines Melderelais.
.
Optional: Meldung über den Betätigungszustand des NOT-AUS Tasters
durch Aufleuchten einer Meldeleuchte (LED) auf der Ortssteuerstelle.
.
Meldung im Display über den NOT-AUS Zustand mit dem Eintrag
NOTAUS AKTIV
Meldung im Display über den NOT-AUS Zustand in Statusanzeige
BETRIEBS-ZUSTAND NOT-AUS
Nach Entriegeln des NOT-AUS Tasters wird ein eventuell noch anstehender
Fahrbefehl nicht sofort wieder aktiviert, sondern erst, nachdem eine Quit-
tierung durch den Bediener vorgenommen wurde und damit der NOT-AUS
Zustand zurückgesetzt wird.
Zur Quittierung muss der Drucktaster Reset auf der Ortssteuerstelle betä-
tigt werden, damit die Steuerung wieder in den Normalbetrieb zurückkehrt.
Im Anschluss daran werden Fahrbefehle sofort wieder ausgeführt, auch
Not- oder Sicherheitsfahrten. Die Entriegelung kann nur in Wahlschalterstel-
lung ORT vorgenommen werden.
