4.5.1.3.3 Anschluss von Näherungssensoren
An den Controller-Modulen können Näherungssensoren mit PNP-Ausgang und 3- oder 4-Leiter-An-
schluss angeschlossen werden.
Beachten Sie folgende Hinweise:
• Zur Erkennung von Dreh- oder Fahrrichtungen 2 Sensoren mit A-Signal und phasenverschobe-
nem B-Signal verwenden.
• Für höhere Sicherheit zusätzlich die antivalenten Signale von Näherungssensoren verwenden.
18014400013089547

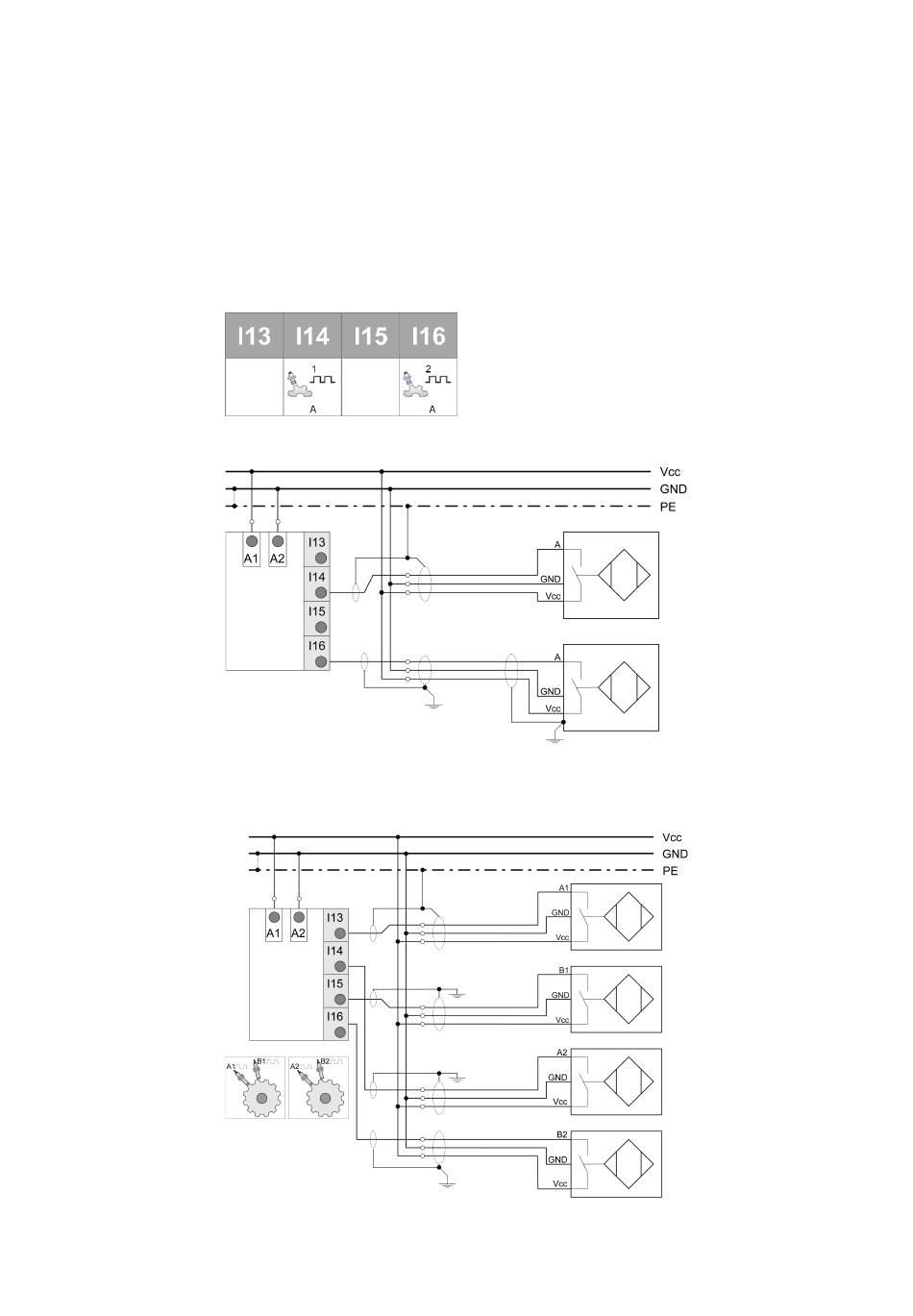

4.5.1.3.3.1 Beispiel: Anschluss von 2 × 1 Näherungssensoren mit Spur A
Abb. 35: Zwei Näherungssensoren
samos® P RO
Controller-
Modul
Abb. 36: Beispiel: Zwei Näherungssensoren (2 × A)
18014400013102347
4.5.1.3.3.2 Beispiel: Anschluss von 2 × 2 Näherungssensoren mit Spuren A,B
Zwei Näherungssensoren mit phasenverschobenen Signalen zur Richtungserkennung
samos® P RO
Controller-
Modul
S2
S1
Abb. 37: Zwei mal zwei Näherungssensoren zur Überwachung von zwei Achsen
18014400013109387
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
S4
S3
Anschluss von Sensoren und Aktoren
Sensor 1
Sensor 2
Sensor 1
Sensor 2
Sensor 3
Sensor 4
