6 MONTAGE/DEMONTAGE
18014400000203787
Dieses Kapitel beschreibt die Montage der Module der Sicherheits-Steuerung samos®  P RO.
6.1 Einbaulage und maximale Ausbaustufe
18014400012630027

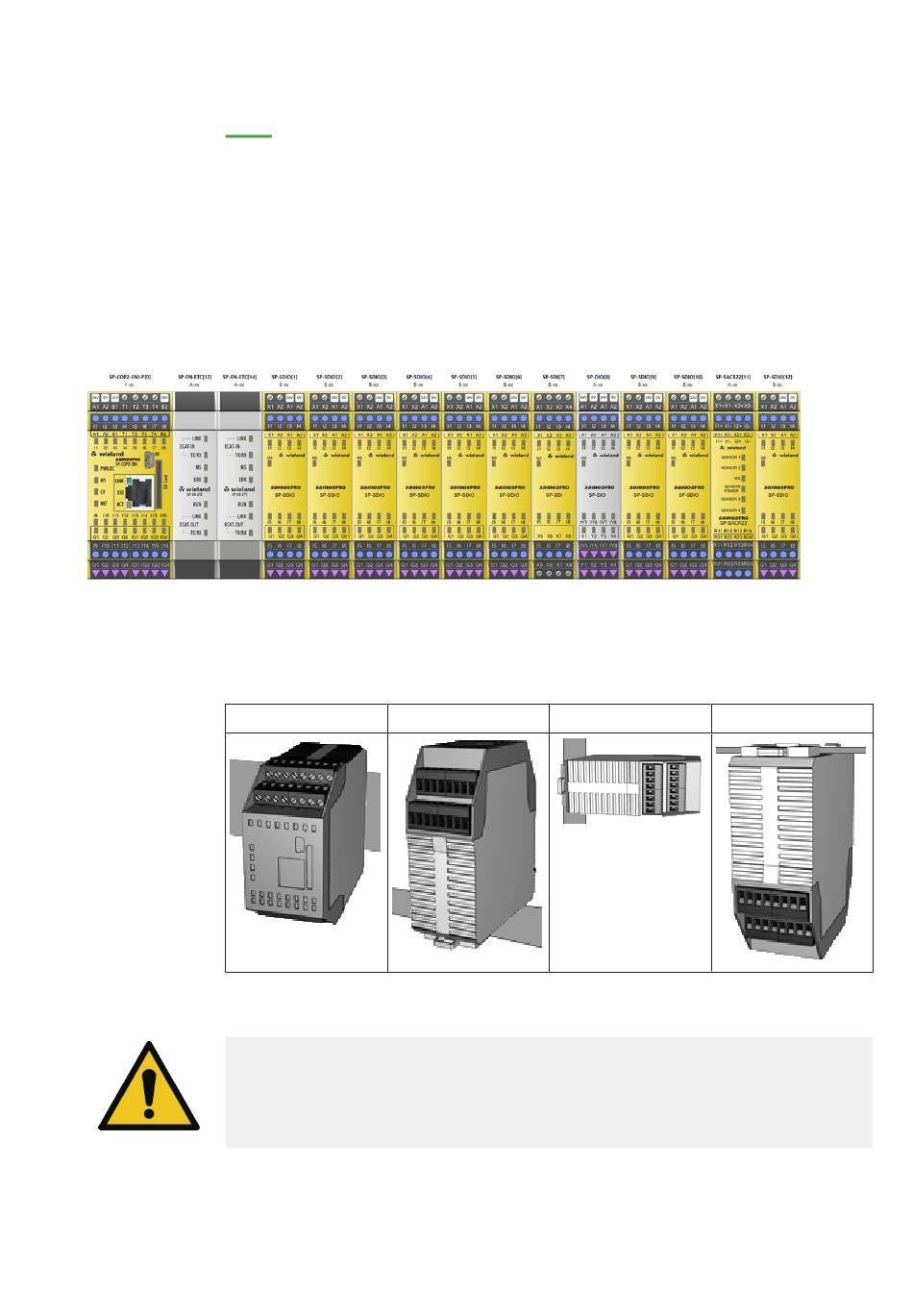

Als maximale Ausbaustufe des samos®  P RO-Systems wurde folgende Zusammenstellung definiert
und untersucht. Dabei sind alle Eingänge mit Testpulsen beschaltet und die Ausgänge mit den ent-
sprechenden Strömen nach Derating belastet.
Um einen störungsfreien Betrieb zu gewährleisten, ist bei Extrembedingungen eine Versorgungs-
spannung von 24 V zu bevorzugen.
SP-COP2-P[0]
SP-EN-ETC[13]
SP-EN-ETC[14]
F-xx
A-xx
A-xx
Dabei hat sich gezeigt, dass es in der normalen Einbaulage (Hutschiene waagerecht an der Wand
montiert) keine Einschränkungen beim Betrieb des Systems gibt.
Wird das System in einer davon abweichenden Einbaulage betrieben, sollte für den unterbrechungs-
freien Betrieb eine Umgebungstemperatur von 55 °C nicht überschritten werden.
Die folgenden Einbaulagen sind erlaubt:
6.2 Module auf Hutschiene montieren
18014400002432779
Nur für Schaltschränke mit Schutzklasse IP 54 oder höher!
Das samos®  P RO-System ist nur für die Montage im Schaltschank mit mindestens der Schutzklasse
IP 54 geeignet.
WARNUNG
Hinweise
• Grundlegende Sicherheit:
Gateways und Erweiterungsmodule dürfen nicht bei eingeschalteter Betriebsspannung abgezo-
gen oder hinzugefügt werden.
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
SP-SDIO[1]
SP-SDIO[2]
SP-SDIO[3]
SP-SDIO[4]
B-xx
B-xx
B-xx
B-xx
normal
stehend
SP-SDIO[5]
SP-SDIO[6]
SP-SDI[7]
SP-DIO[8]
B-xx
B-xx
B-xx
A-xx
waagerecht
Montage/Demontage
SP-SDIO[9]
SP-SDIO[10]
SP-SACR22[11]
SP-SDIO[12]
B-xx
B-xx
A-xx
B-xx
kopfüber
119
