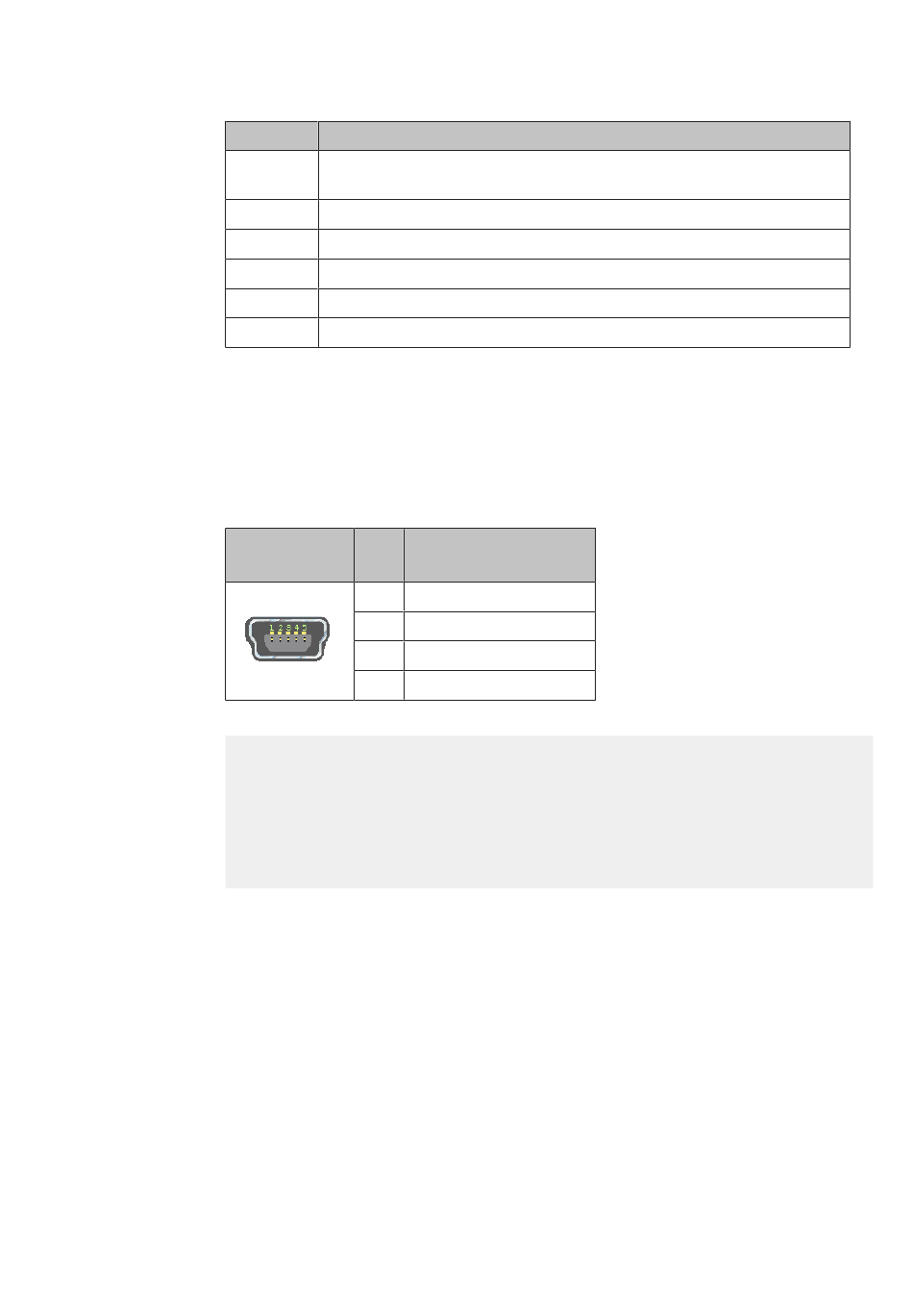

Tab. 5: Klemmenbelegung SP-COP1
Klemme
A1
A2
I1 - I20
Q1 - Q4
B1
T1 - T4
USB-Schnittstelle
Das Controller-Modul besitzt eine Mini-USB-Schnittstelle mit folgenden Funktionen:
• Konfiguration von samos® P LAN 6 zum Programmwechselspeicher übertragen
• Konfiguration vom Programmwechselspeicher in samos® P LAN 6 einlesen
• Diagnose des samos® P RO-Systems mit samos® P LAN 6
Tab. 6: Pin-Belegung USB-Schnittstelle
Stecker/Buchse
USB Mini
HINWEIS • Wenn die USB-Schnittstelle des Controller-Moduls dauerhaft angeschlossen wird, dann beträgt
die maximal zulässige Kabellänge 3 m.
• Vermeiden Sie Ground-Schleifen zwischen dem GND der USB-Schnittstelle und dem Anschluss
A2 des Controller-Moduls, z. B. durch Verwendung von USB-Isolatoren (galvanische Trennung).
Bitte achten Sie darauf, dass der PC/Laptop für die Programmierung und die Maschine entwe-
der an dem gleichen Stromnetz angeschlossen sind (gleiche Ground), oder der PC/Laptop in
Batteriemodus betrieben wird.
18014400001570955
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
Belegung
24 V Spannungsversorgung für alle Module, ausgenommen Versorgung der Aus-
gänge
GND der Spannungsversorgung
Sichere digitale Eingänge
Sichere digitale Ausgänge
24 V Spannungsversorgung der Ausgänge Q1 - Q4
Test-Ausgänge
Pin Signal
1 +5V
2 - Data
3 + Data
5 GND
