Frequenz Ein-
gangssignale
bis 4500 Hz
ab 4500 Hz

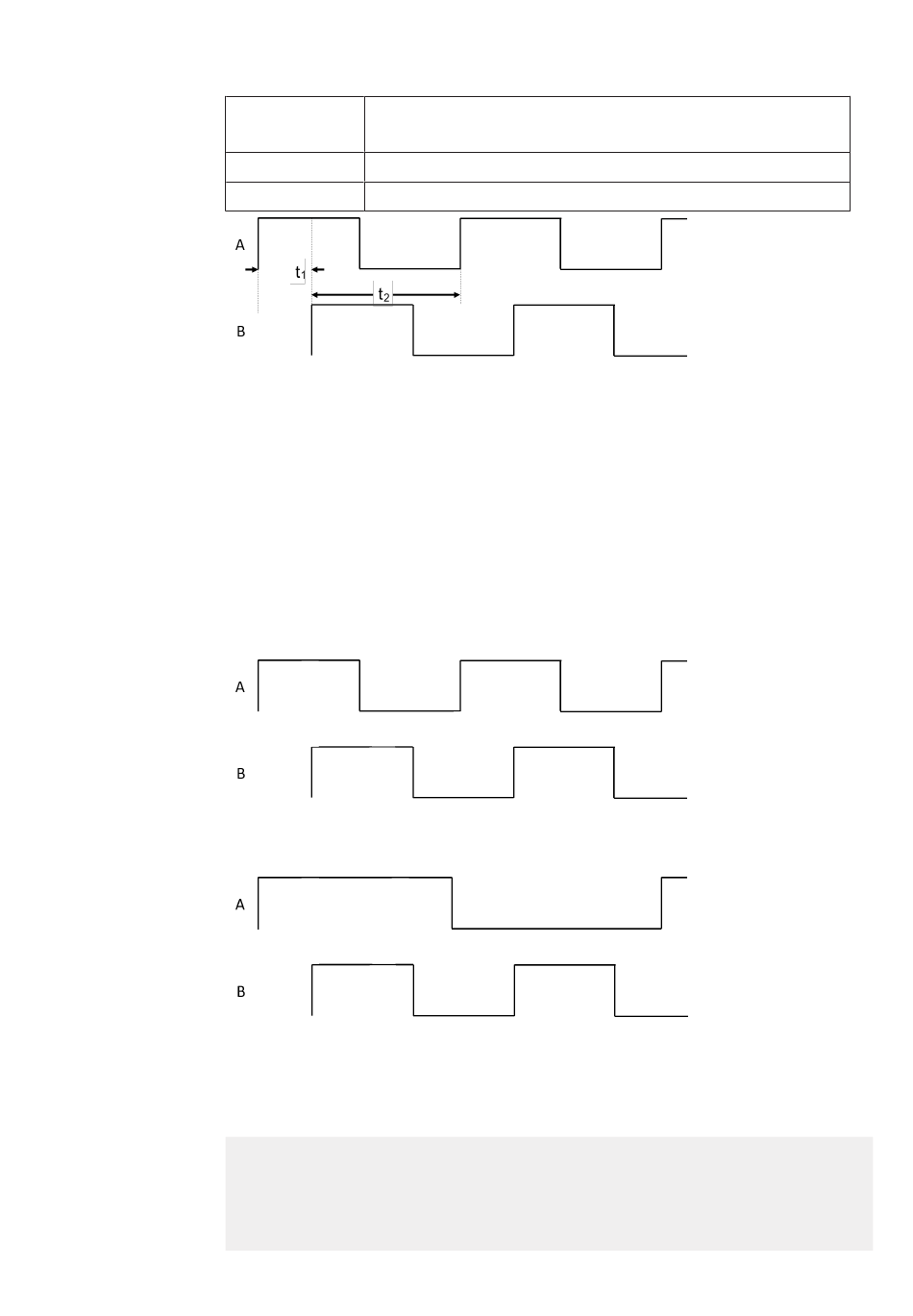

Abb. 31: Minimaler zeitlicher Abstand der Flanken t
Hinweis: Induktive und kapazitive Effekte auf die Zuleitungen können Signalverläufe an den Flanken
der Signale verfälschen und dadurch die Phasenverschiebung zwischen den A- und B-Signalen ver-
ändern. Die oben angegebenen Grenzen gelten für ideale Rechtecksignale bzw. für die Übergänge
zwischen Low und High.
Signalreihenfolge
Bei zweispurigen AB-Sensoren müssen die Pulse eine bestimmte Reihenfolge haben und folgende
Regeln einhalten:
• Steigende Flanke B folgt die Steigende Flanke A oder umgekehrt.
• Fallende Flanke B folgt die fallende Flanke A oder umgekehrt.
• Nach Flanke A folgt Flanke B oder umgekehrt.
Richtige Reihenfolge:
Falsche Reihenfolge:
Auf Spur B kommen zwei nacheinander folgende Flanken, während Spur A konstant bei High oder
Low bleibt.
Bei dieser falschen Signalreihenfolge werden ersten zwei Regel eingehalten. Allerdings läuft eine
komplette Puls-Periode von Spur B, während Spur A konstant auf High bleibt.
Der einzige Anwendungsfall, in dem eine Spur Flanken generiert, während die andere Spur konstant
bleibt, ist die Vibration im Stillstand. Verwenden Sie hierzu den Vibrationsfilter. Weitere Informatio-
nen im Software-Handbuch, Kapitel "Vibrationsfilter".
HINWEIS Bei Konzeption und Konstruktion einer Mechanik mit Näherungssensoren müssen die Anforderun-
gen an "Puls-Pausenverhältnis" bzw. "Duty-Cycle", "Antivalente Signale", "Phasenverschiebung"
und "Signalreihenfolge" unter allen Umständen beachtet und berücksichtigt werden.
Bei Nichteinhaltung dieser Punkte wird ein samos® P RO-System mit Bewegungsüberwachung nicht
funktionsfähig.
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
Anschluss von Sensoren und Aktoren
Minimaler zeitlicher Abstand der Flanken t
Siehe: nachfolgendes Diagramm
t > 200 µs und t > 200 µs
1 2
t > 5 µs und t > 5 µs
1 2
und t
1 2
und t
1 2
