Diese Erkennung ist unverzichtbar bei Sensoren, die keine antivalente Spur haben. Nur dann ist an
den Signalpegeln ein Kabelbruch eindeutig von Stillstand zu unterscheiden.
HINWEIS
Eine Kabelbrucherkennung ist generell sicherheitsrelevant, denn eine anlaufende Achse mit abge-
fallenem Sensorstecker ist nicht von einer stillstehenden Achse zu unterscheiden
Hinweis: Die meisten HTL-Inkrementalgeber arbeiten mit Push-Pull-Ausgängen, jedoch ist dies kein
zwingendes Merkmal. Prüfen Sie die Ausgangsschaltung der von Ihnen verwendeten Sensoren!
18014400013048459
4.5.1.3 Anschluss und Verdrahtung
18014400013055115
4.5.1.3.1 Hinweise zum Anschluss von Sensoren
In diesem Kapitel werden überwiegend an samos® PRO angeschlossene Sensorleitungen visualisiert.
Allgemeine Empfehlungen
• Verbinden Sie im Schaltschrank die Abschirmung auf PE.
• Verbinden Sie am Sensorgehäuse die Abschirmung mit PE.
• Schirmen Sie die Signalleitung bis zur geerdeten Schirmklemme im Schaltschrank.
• Alle offenen oder unbenutzten Leitungen müssen gemäß Datenblatt des Sensorherstellers an-
geschlossen werden.
Nicht belegte Eingänge
Die Eingänge I13, I14, I15 und I16 dürfen nur mit Sensoren zur Bewegungsüberwachung verwendet
werden. Es dürfen keine anderen Standardsensoren oder Schaltkontakte angeschlossen werden.
Beispiel:

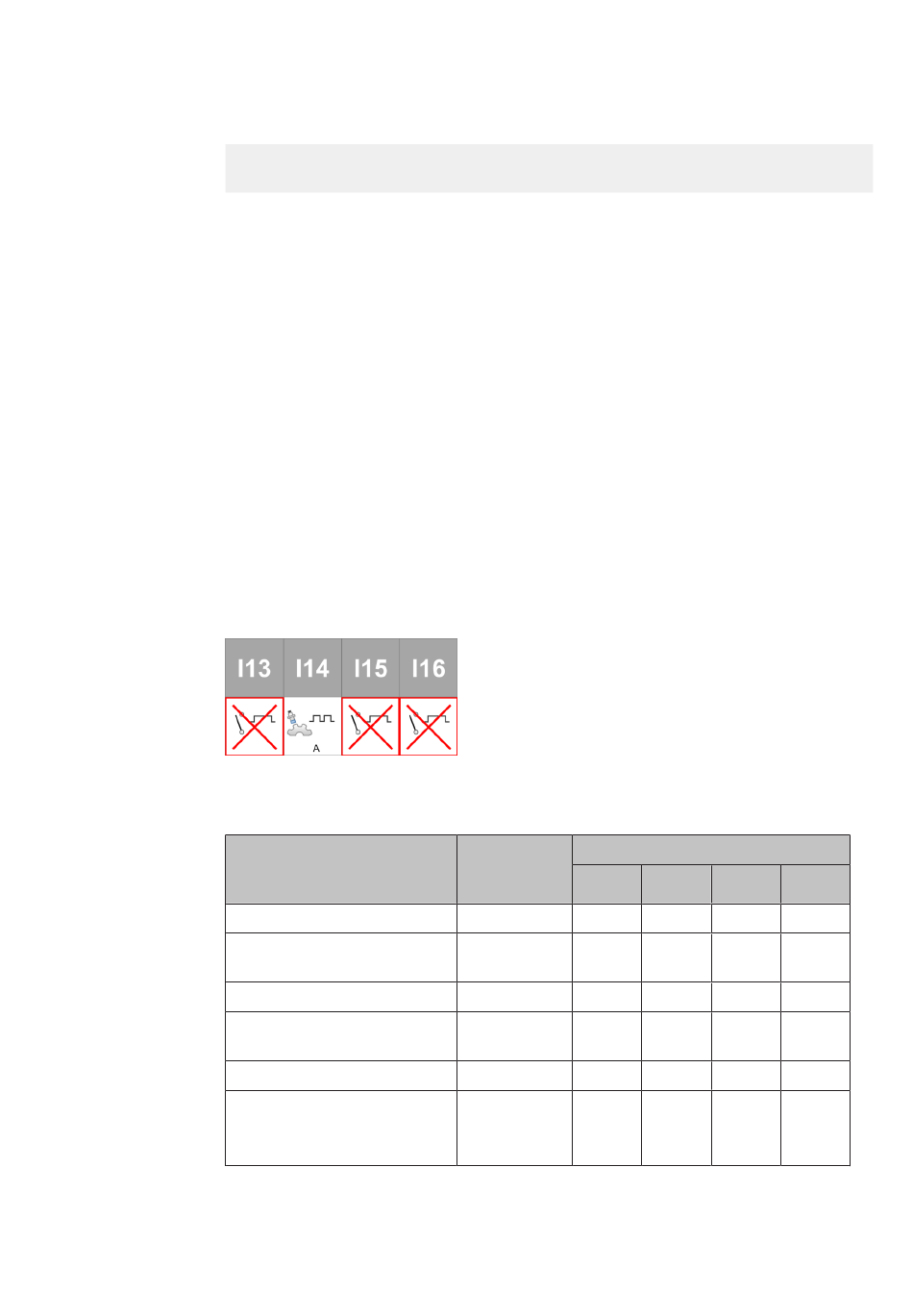

Abb. 34: Näherungsschalter 1-kanalig (A) an I14, an den Eingängen I13, I15 und I16 dürfen keine anderen Standardsenso-
ren oder Schaltkontakte angeschlossen werden.
18014400013069451
4.5.1.3.2 Anschlussmöglichkeiten der Sensoren an das Controller-Modul
Sensor-Typ
Näherungssensor (A)
Näherungssensor antivalent
(A,A/)
2 Näherungssensoren (A,B)
2 Näherungssensoren, antivalent
(A,A/, B,B/)
HTL Inkrementalgeber (A,B)
HTL-Inkrementalgeber, antiva-
lent (A,A/, B,B/)
SENC
Hinweis: samos®  P LAN  6 unterstützt Sie bei der Projektierung und lässt die oben beschriebenen An-
schlüsse und Mischungen aus unterschiedlichen Sensorkombinationen zu. Bitte prüfen Sie mit sa-
mos®  P LAN  6 , ob die erwünschte Anschlusskombination erlaubt ist.
18014400013083659
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
Anschluss von Sensoren und Aktoren
max. Anzahl
Sensoren im
I13
Projekt
2
2
A1
2
A1
1
A
2
A1
1
A1
Anschlussklemmen
I14
I15
I16
A1
A2
A2
A1/
A2/
A2
B1
B2
A/
B
B/
A2
B1
B2
A1/
B1
B1/
76
