Wieland samos PRO Handbuch Seite 17

3.2 Systemaufbau
18014399999256459
Ein samos® P RO-System besteht aus den folgenden Modulen bzw. Komponenten:
• 1 Controller-Modul
• 1 Programm-Wechselspeicher
• Programmier-Software samos® P LAN 6
• bis zu 2 Gateway-Module
• bis zu 12 zusätzliche Eingangs-/Ausgangs-/Analog-Module SP-SDIO, SP-SDI, SP-DIO, SP-SACR22,
SP-SAC4, SP-SAR4
• Zusätzlich können Erweiterungsmodule SP-XX eingesetzt werden. Das können z. B. der Still-
standswächter SNS4084K oder die Relais-Ausgangserweiterungen sein.
Diese Module werden im Bericht von samos® P LAN 6 dargestellt, können aber nicht logisch mit
den Modulen des samos® P RO verknüpft werden.
Weitere Informationen: Software-Handbuch, Kapitel "Sonderfall: Erweiterungsmodul"
Beispiele

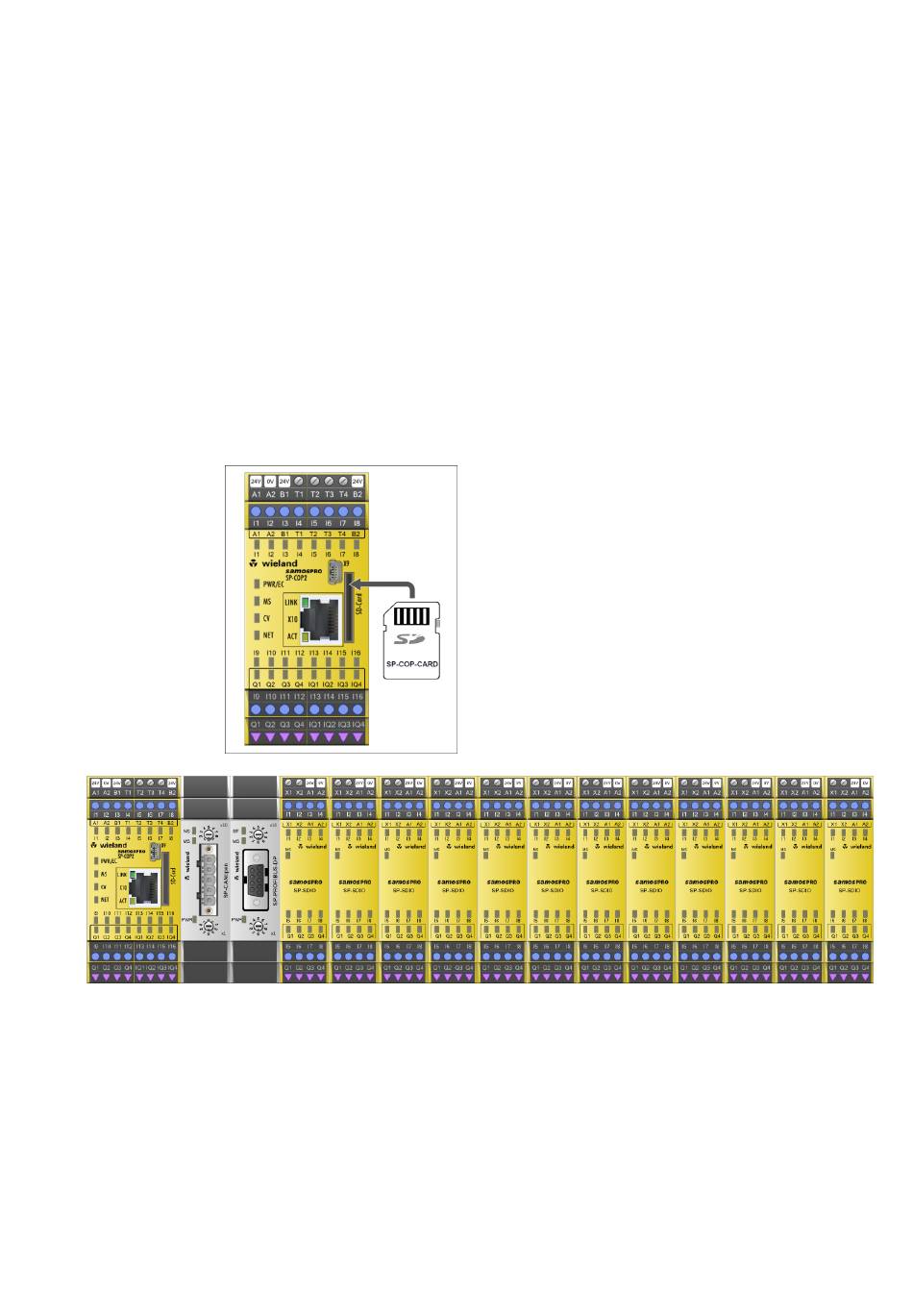

Abb. 2: Beispiel 1 - Minimalaufbau eines samos® P RO-Systems mit Controller-Modul SP-COP2-ENI-A
Abb. 3: Beispiel 2 - Maximalausbau eines samos® P RO-Systems
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
Produktbeschreibung
17
