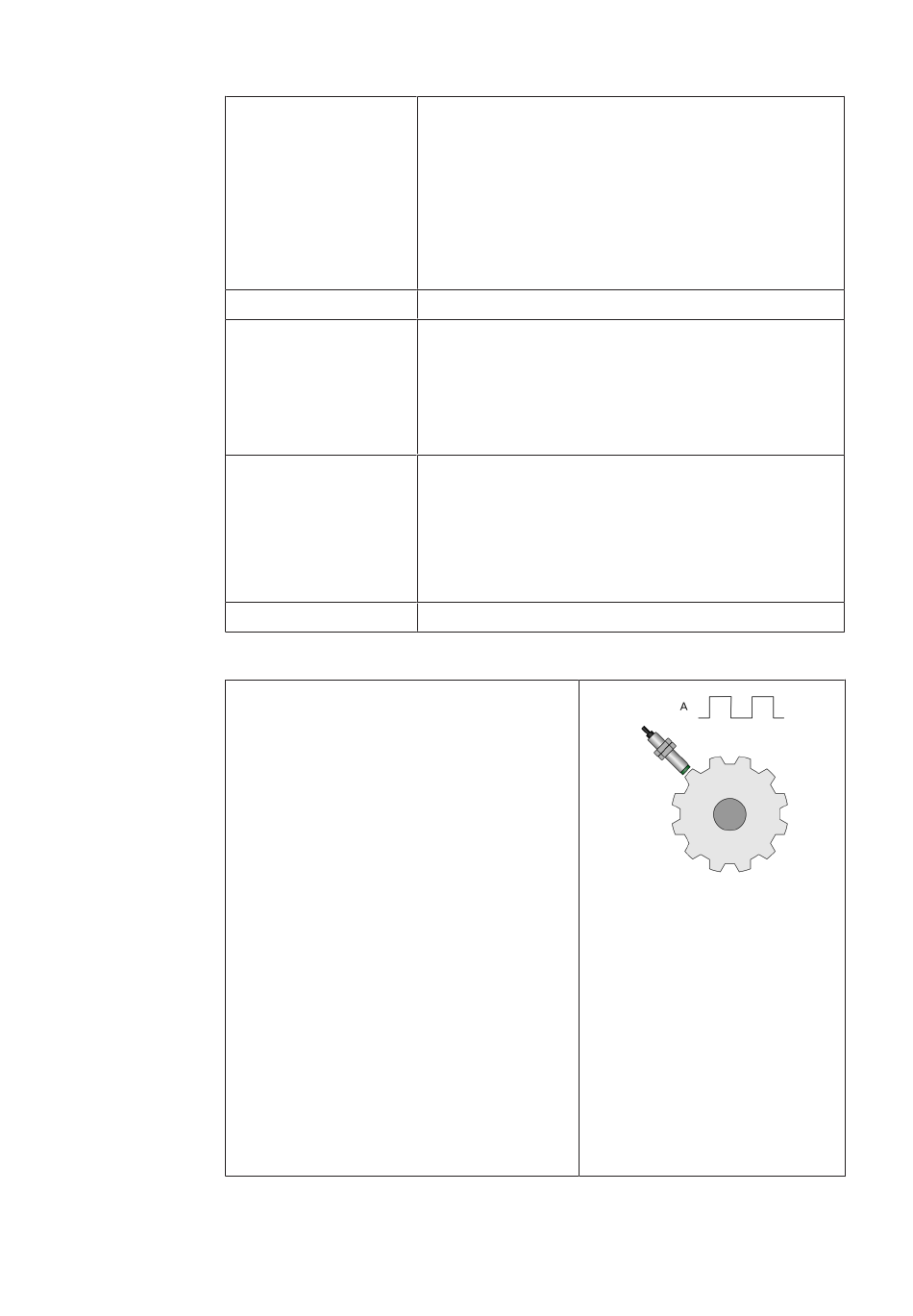

4.5.2.2 Näherungssensor A
• Mögliche Sicherheitsfunktionen sind:
– Drehzahlüberwachung ohne Richtung (Still-
• Der Näherungssensor muss für den Einsatz bei
Industrieanwendungen geeignet sein und die
entsprechenden Normen erfüllen.
Der Näherungssensor muss kein sicherer Sensor
sein, sondern die Anforderungen in diesem Ka-
pitel erfüllen.
• Schließer oder Öffner, z. B. induktiver Standard-
Näherungsschalter
• Elektrische Ausführung: PNP, 3-Draht
– L+: Spannungsversorgung (z. B. 24V DC)
– L-: Neutral
– A: Sensorsignal Schließer
• Mechanik (z. B. Zahnradscheibe) passend zum
Sensor
• Der Sensor liefert nur ein Ausgangssignal A.
• Kabelbrucherkennung bei Sensoren mit Push-
Pull-Ausgang möglich.
• Stuck-at-Low-Erkennung bei Sensoren mit
Open-Collector-Ausgang möglich.
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
Diagnosedeckungsgrad von dem Subsystem Sensor nach EN
ISO 13849-1. Wichtig: Eine Diagnose kann nur in Kombination
mit samos® P RO (Logik) realisiert werden. Mögliche Werte aus
der EN ISO 13849-1 sind:
• Kein
• Niedrig
• Mittel
• Hoch
Maximal erreichbarer Performance Level gemäß EN 13849-1
Typ von Sensor nach EN 61508.
Mögliche Werte sind:
• Typ A
• Typ B
Bei Unsicherheit sollten Anwender immer Typ B annehmen.
Hardware Fehlertoleranz nach EN 61508.
Die Hardware Fehlertoleranz beschreibt die Systemarchitektur:
• HFT = 0: der erste Fehler kann zum Verlust der Sicherheit
führen. (gilt typischerweise für 1-kanalige Struktur)
• HFT = 1: ein einzelner Fehler führt noch nicht zum Verlust
der Sicherheit (gilt typischerweise für 2-kanalige Struktur)
Maximal erreichbarer Safety Integrity Level gemäß IEC 61511
stand, SLS, SSR, SSM)
