Wieland samos PRO Handbuch Seite 54

Die Spannungsversorgung der internen Logik und der Sensor-Spannungsversorgung erfolgt über die
interne SBUS-Schnittstelle.
3.11.2 Anzeigeelemente und Klemmenbelegung
1500781579

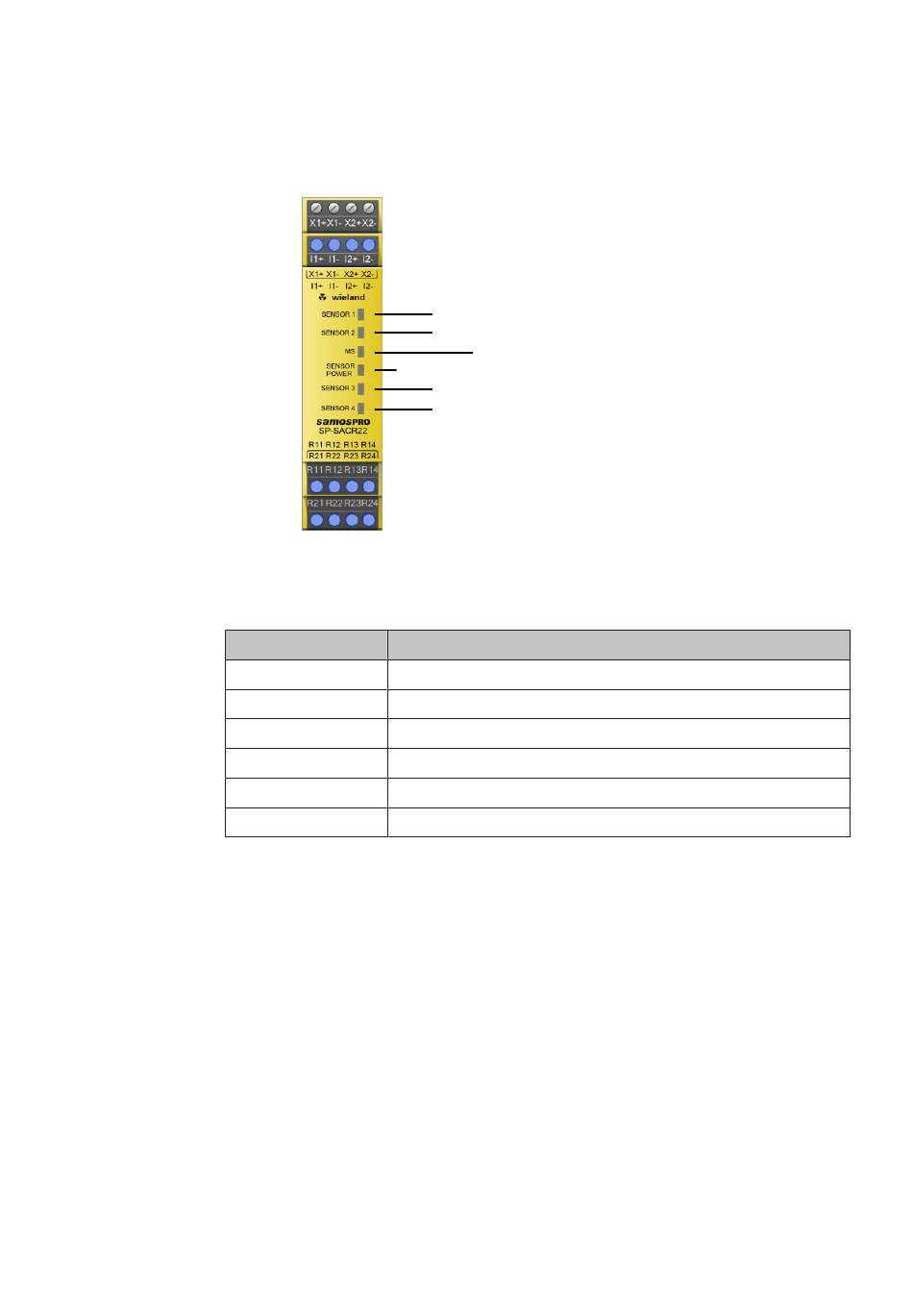

Abb. 25: Anzeigeelemente des Moduls SP-SACR22
Weitere Informationen: Gerätestatus und LED-Anzeigen der sicheren Ein-/Ausgangsmodule
[Kap. 10.3.2, S. 135]
Tab. 18: Klemmenbelegung SP-SACR22
Klemme
X1+ / X1-
I1+ / I1-
X2+ / X2-
I2+ / I2-
R11 / R12 / R13 / R14
R21 / R22 / R23 / R24
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
LED SENSOR 1
LED SENSOR 2
LED MS
LED SENSOR POWER
LED SENSOR 3
LED SENSOR 4
Belegung
Hilfsspannungsausgang 1
Analoger Eingang 1 (Strom)
Hilfsspannungsausgang 2
Analoger Eingang 2 (Strom)
Analoger Eingang 3 (RTD)
Analoger Eingang 4 (RTD)
Produktbeschreibung
54
