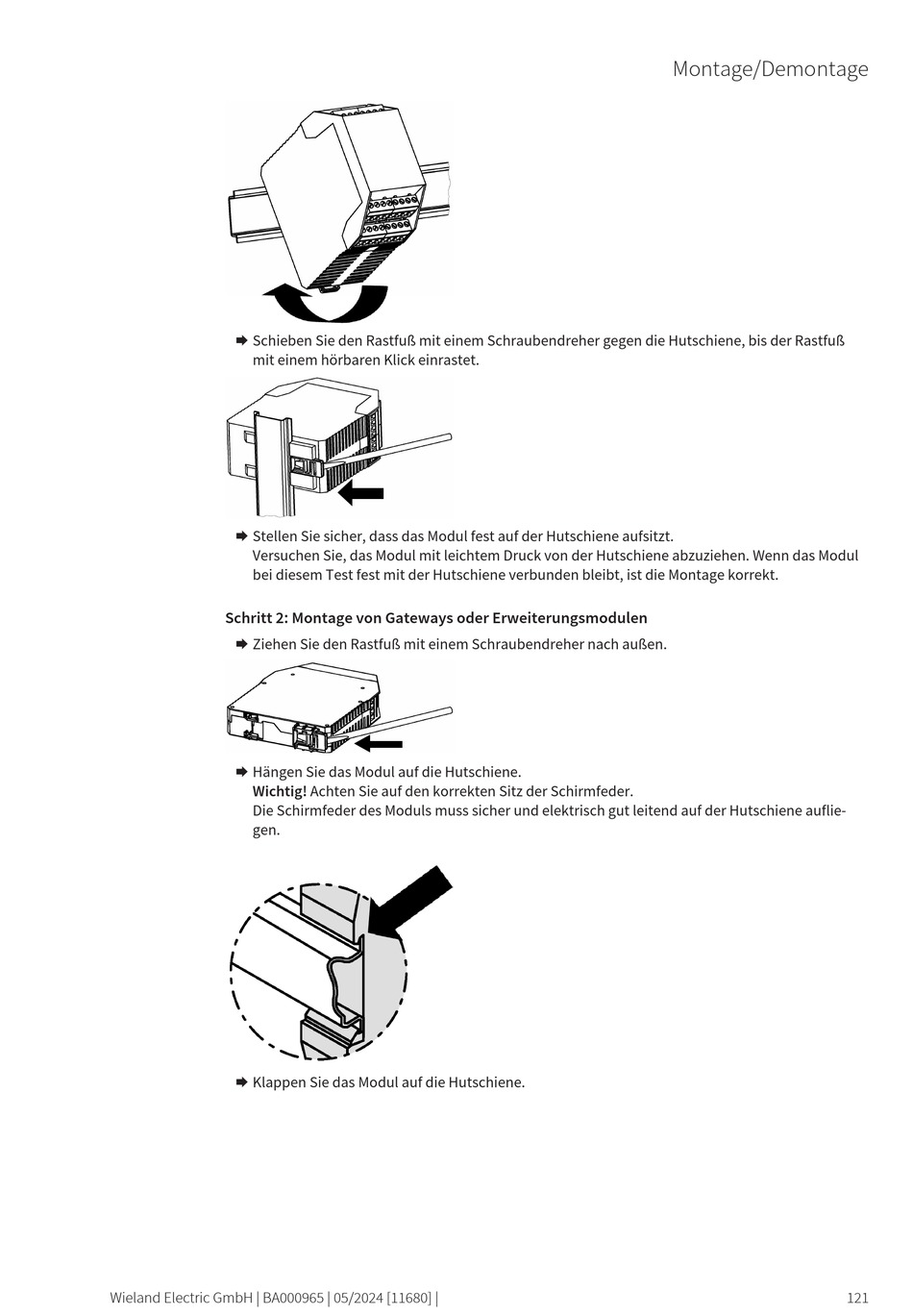

Wieland samos PRO Handbuch Seite 121

Æ Schieben Sie den Rastfuß mit einem Schraubendreher gegen die Hutschiene, bis der Rastfuß
mit einem hörbaren Klick einrastet.
Æ Stellen Sie sicher, dass das Modul fest auf der Hutschiene aufsitzt.
Versuchen Sie, das Modul mit leichtem Druck von der Hutschiene abzuziehen. Wenn das Modul
bei diesem Test fest mit der Hutschiene verbunden bleibt, ist die Montage korrekt.
Schritt 2: Montage von Gateways oder Erweiterungsmodulen
Æ Ziehen Sie den Rastfuß mit einem Schraubendreher nach außen.
Æ Hängen Sie das Modul auf die Hutschiene.
Wichtig! Achten Sie auf den korrekten Sitz der Schirmfeder.
Die Schirmfeder des Moduls muss sicher und elektrisch gut leitend auf der Hutschiene auflie-
gen.
Æ Klappen Sie das Modul auf die Hutschiene.
Wieland Electric GmbH | BA000965 | 05/2024 [11680] |
Montage/Demontage
121
