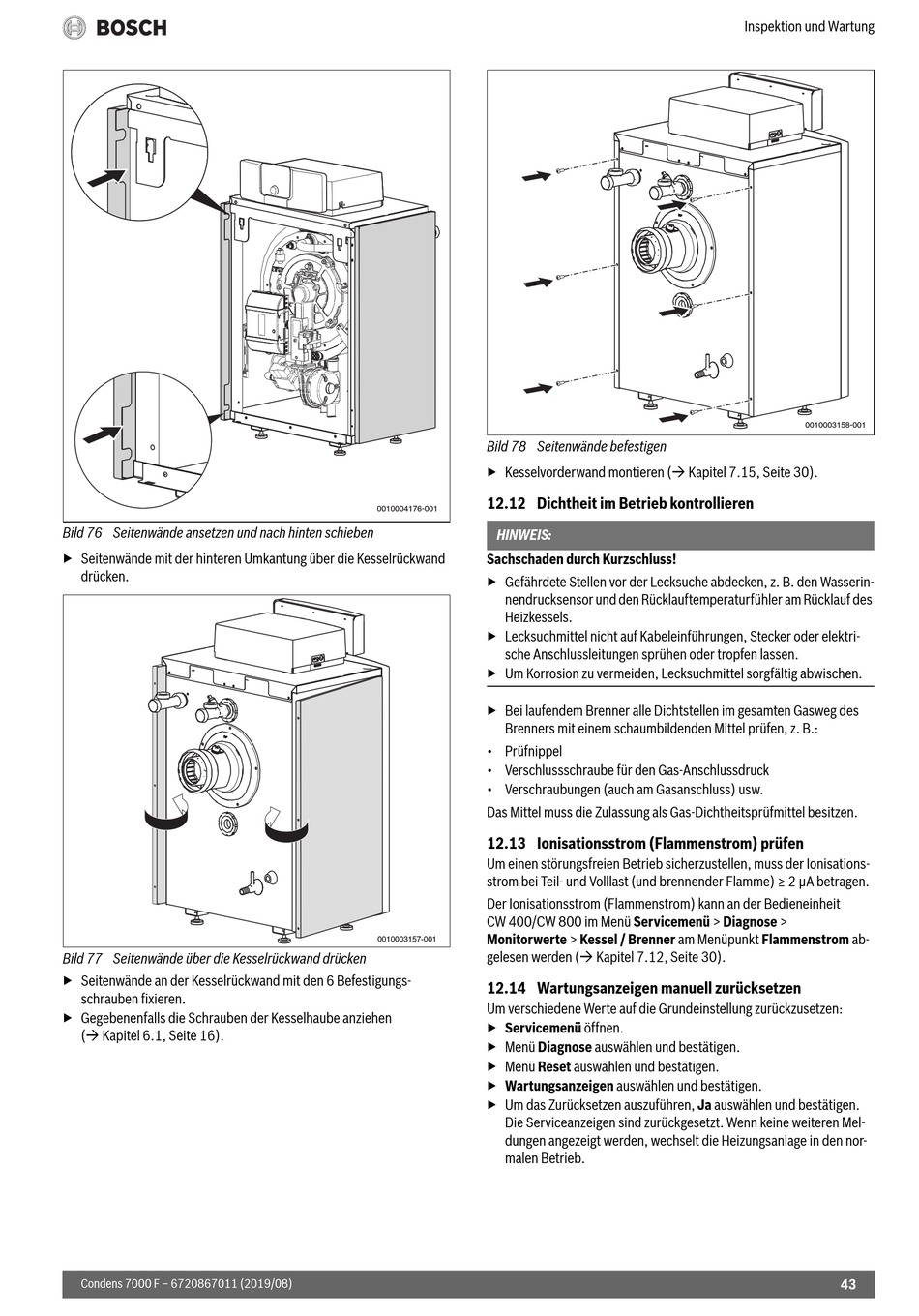

Bild 76 Seitenwände ansetzen und nach hinten schieben
▶ Seitenwände mit der hinteren Umkantung über die Kesselrückwand
drücken.
Bild 77 Seitenwände über die Kesselrückwand drücken
▶ Seitenwände an der Kesselrückwand mit den 6 Befestigungs-
schrauben fixieren.
▶ Gegebenenfalls die Schrauben der Kesselhaube anziehen
( Kapitel 6.1, Seite 16).
Condens 7000 F – 6720867011 (2019/08)
Bild 78 Seitenwände befestigen
▶ Kesselvorderwand montieren ( Kapitel 7.15, Seite 30).
12.12 Dichtheit im Betrieb kontrollieren
0010004176-001
HINWEIS:
Sachschaden durch Kurzschluss!
▶ Gefährdete Stellen vor der Lecksuche abdecken, z. B. den Wasserin-
nendrucksensor und den Rücklauftemperaturfühler am Rücklauf des
Heizkessels.
▶ Lecksuchmittel nicht auf Kabeleinführungen, Stecker oder elektri-
sche Anschlussleitungen sprühen oder tropfen lassen.
▶ Um Korrosion zu vermeiden, Lecksuchmittel sorgfältig abwischen.
▶ Bei laufendem Brenner alle Dichtstellen im gesamten Gasweg des
Brenners mit einem schaumbildenden Mittel prüfen, z. B.:
• Prüfnippel
• Verschlussschraube für den Gas-Anschlussdruck
• Verschraubungen (auch am Gasanschluss) usw.
Das Mittel muss die Zulassung als Gas-Dichtheitsprüfmittel besitzen.
12.13 Ionisationsstrom (Flammenstrom) prüfen
Um einen störungsfreien Betrieb sicherzustellen, muss der Ionisations-
strom bei Teil- und Volllast (und brennender Flamme) ≥ 2 μA betragen.
Der Ionisationsstrom (Flammenstrom) kann an der Bedieneinheit
CW 400/CW 800 im Menü Servicemenü > Diagnose >
Monitorwerte > Kessel / Brenner am Menüpunkt Flammenstrom ab-
0010003157-001
gelesen werden ( Kapitel 7.12, Seite 30).
12.14 Wartungsanzeigen manuell zurücksetzen
Um verschiedene Werte auf die Grundeinstellung zurückzusetzen:
▶ Servicemenü öffnen.
▶ Menü Diagnose auswählen und bestätigen.
▶ Menü Reset auswählen und bestätigen.
▶ Wartungsanzeigen auswählen und bestätigen.
▶ Um das Zurücksetzen auszuführen, Ja auswählen und bestätigen.
Die Serviceanzeigen sind zurückgesetzt. Wenn keine weiteren Mel-
dungen angezeigt werden, wechselt die Heizungsanlage in den nor-
malen Betrieb.
Inspektion und Wartung
0010003158-001
