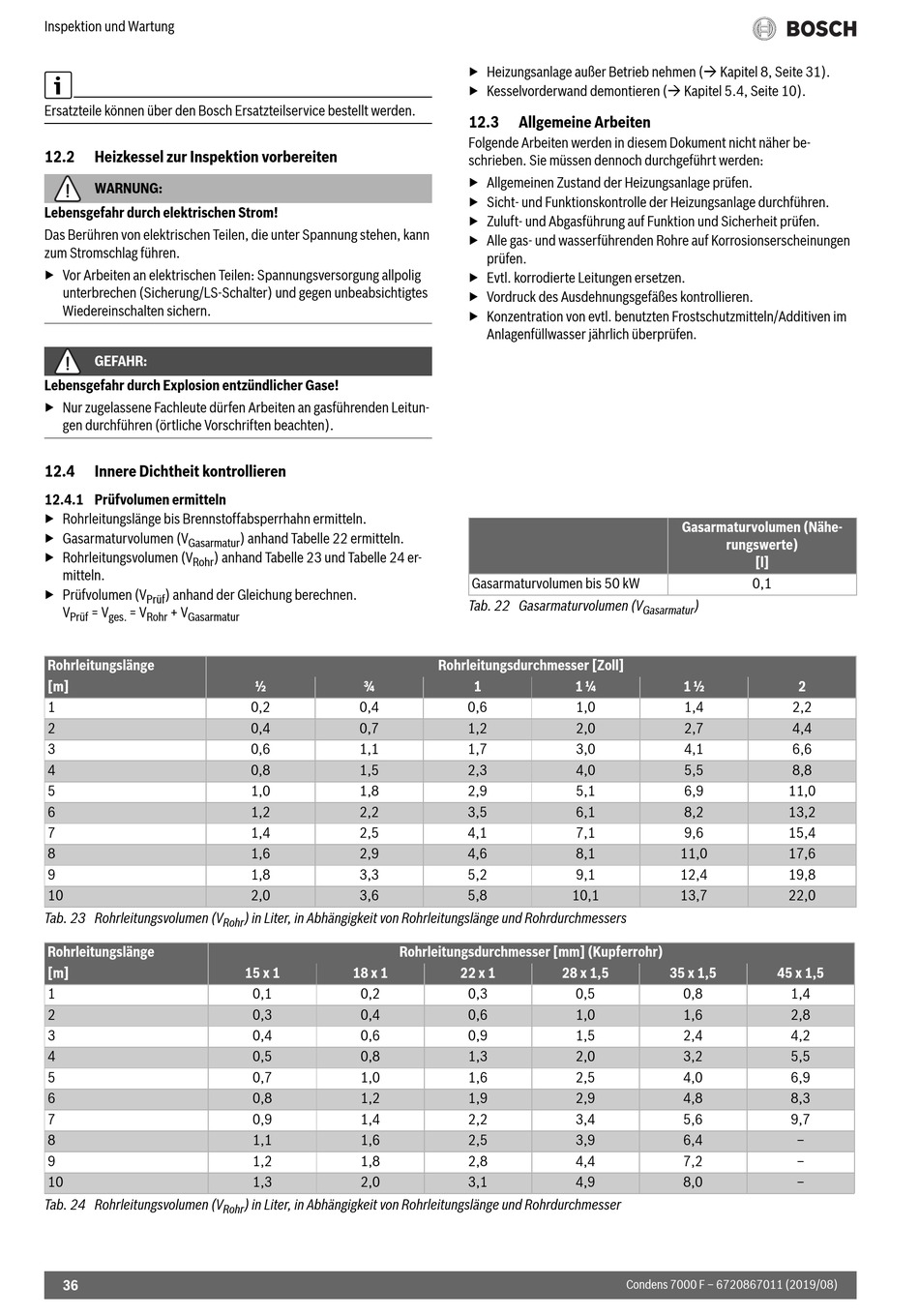

Bosch GC7000F 15 Installations- Und Wartungsanleitung Für Den Fachmann Seite 36

Inspektion und Wartung
Ersatzteile können über den Bosch Ersatzteilservice bestellt werden.
12.2 Heizkessel zur Inspektion vorbereiten
WARNUNG:
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
GEFAHR:
Lebensgefahr durch Explosion entzündlicher Gase!
▶ Nur zugelassene Fachleute dürfen Arbeiten an gasführenden Leitun-
gen durchführen (örtliche Vorschriften beachten).
12.4 Innere Dichtheit kontrollieren
12.4.1 Prüfvolumen ermitteln
▶ Rohrleitungslänge bis Brennstoffabsperrhahn ermitteln.
▶ Gasarmaturvolumen (V
Gasarmatur
▶ Rohrleitungsvolumen (V ) anhand Tabelle 23 und Tabelle 24 er-
Rohr
mitteln.
▶ Prüfvolumen (V ) anhand der Gleichung berechnen.
Prüf
V = V = V + V
Prüf ges. Rohr Gasarmatur
Rohrleitungslänge
[m]
1
2
3
4
5
6
7
8
9
10
Tab. 23 Rohrleitungsvolumen (V
Rohrleitungslänge
[m]
1
2
3
4
5
6
7
8
9
10
Tab. 24 Rohrleitungsvolumen (V
36
) anhand Tabelle 22 ermitteln.
½ ¾
0,2 0,4
0,4 0,7
0,6 1,1
0,8 1,5
1,0 1,8
1,2 2,2
1,4 2,5
1,6 2,9
1,8 3,3
2,0 3,6
) in Liter, in Abhängigkeit von Rohrleitungslänge und Rohrdurchmessers
Rohr
15 x 1 18 x 1
0,1 0,2
0,3 0,4
0,4 0,6
0,5 0,8
0,7 1,0
0,8 1,2
0,9 1,4
1,1 1,6
1,2 1,8
1,3 2,0
) in Liter, in Abhängigkeit von Rohrleitungslänge und Rohrdurchmesser
Rohr
▶ Heizungsanlage außer Betrieb nehmen ( Kapitel 8, Seite 31).
▶ Kesselvorderwand demontieren ( Kapitel 5.4, Seite 10).
12.3 Allgemeine Arbeiten
Folgende Arbeiten werden in diesem Dokument nicht näher be-
schrieben. Sie müssen dennoch durchgeführt werden:
▶ Allgemeinen Zustand der Heizungsanlage prüfen.
▶ Sicht- und Funktionskontrolle der Heizungsanlage durchführen.
▶ Zuluft- und Abgasführung auf Funktion und Sicherheit prüfen.
▶ Alle gas- und wasserführenden Rohre auf Korrosionserscheinungen
prüfen.
▶ Evtl. korrodierte Leitungen ersetzen.
▶ Vordruck des Ausdehnungsgefäßes kontrollieren.
▶ Konzentration von evtl. benutzten Frostschutzmitteln/Additiven im
Anlagenfüllwasser jährlich überprüfen.
Gasarmaturvolumen bis 50 kW
Tab. 22 Gasarmaturvolumen (V
Rohrleitungsdurchmesser [Zoll]
1
0,6
1,2
1,7
2,3
2,9
3,5
4,1
4,6
5,2
5,8 10,1
Rohrleitungsdurchmesser [mm] (Kupferrohr)
22 x 1 28 x 1,5
0,3
0,6
0,9
1,3
1,6
1,9
2,2
2,5
2,8
3,1
Gasarmaturvolumen (Nähe-
rungswerte)
)
Gasarmatur
1 ¼ 1 ½
1,0 1,4
2,0 2,7
3,0 4,1
4,0 5,5
5,1 6,9
6,1 8,2
7,1 9,6
8,1 11,0
9,1 12,4
13,7
35 x 1,5
0,5 0,8
1,0 1,6
1,5 2,4
2,0 3,2
2,5 4,0
2,9 4,8
3,4 5,6
3,9 6,4
4,4 7,2
4,9 8,0
Condens 7000 F – 6720867011 (2019/08)
[l]
0,1
2
2,2
4,4
6,6
8,8
11,0
13,2
15,4
17,6
19,8
22,0
45 x 1,5
1,4
2,8
4,2
5,5
6,9
8,3
9,7
–
–
–
