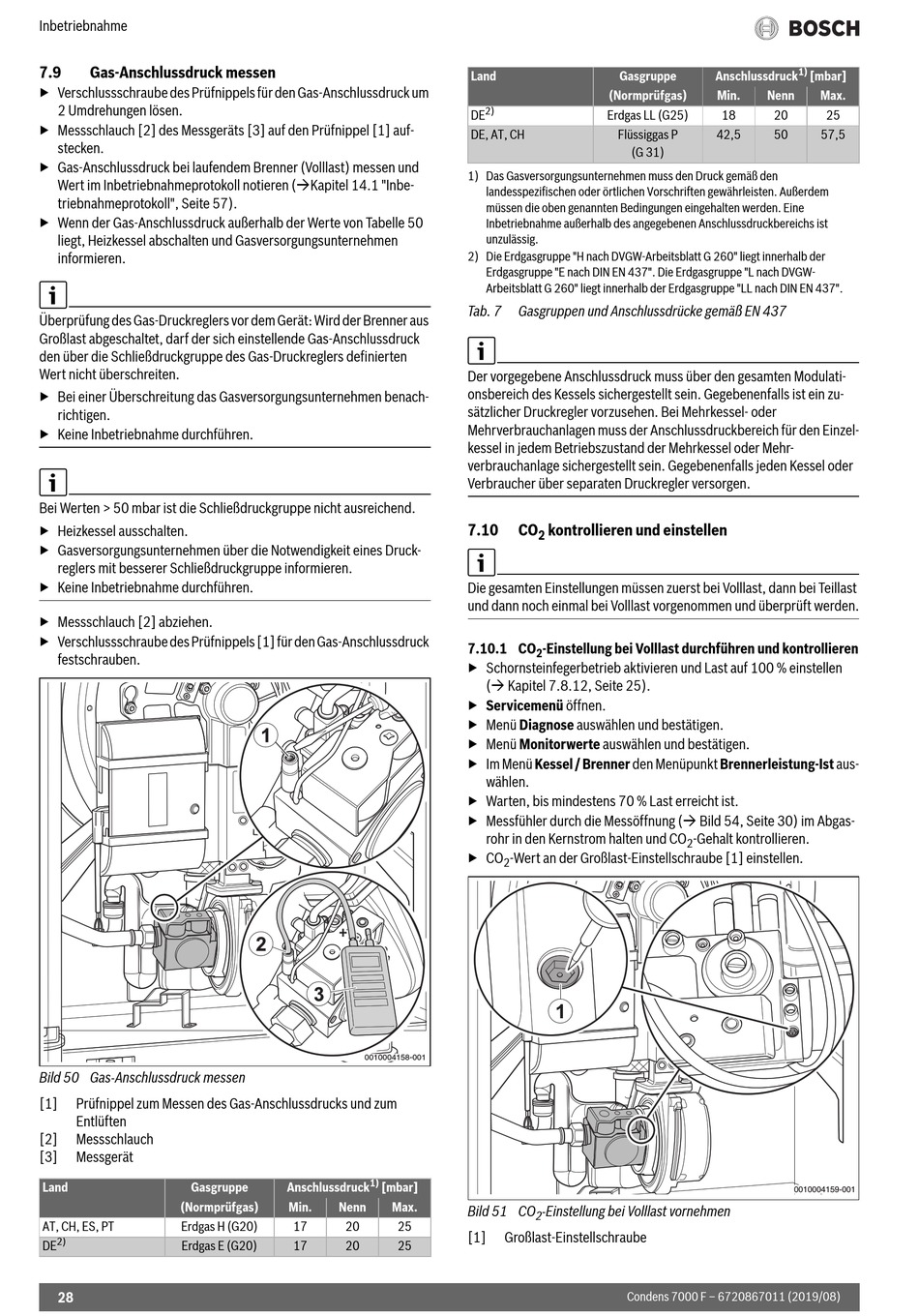

Inbetriebnahme
7.9 Gas-Anschlussdruck messen
▶ Verschlussschraube des Prüfnippels für den Gas-Anschlussdruck um
2 Umdrehungen lösen.
▶ Messschlauch [2] des Messgeräts [3] auf den Prüfnippel [1] auf-
stecken.
▶ Gas-Anschlussdruck bei laufendem Brenner (Volllast) messen und
Wert im Inbetriebnahmeprotokoll notieren (Kapitel 14.1 "Inbe-
triebnahmeprotokoll", Seite 57).
▶ Wenn der Gas-Anschlussdruck außerhalb der Werte von Tabelle 50
liegt, Heizkessel abschalten und Gasversorgungsunternehmen
informieren.
Überprüfung des Gas-Druckreglers vor dem Gerät: Wird der Brenner aus
Großlast abgeschaltet, darf der sich einstellende Gas-Anschlussdruck
den über die Schließdruckgruppe des Gas-Druckreglers definierten
Wert nicht überschreiten.
▶ Bei einer Überschreitung das Gasversorgungsunternehmen benach-
richtigen.
▶ Keine Inbetriebnahme durchführen.
Bei Werten > 50 mbar ist die Schließdruckgruppe nicht ausreichend.
▶ Heizkessel ausschalten.
▶ Gasversorgungsunternehmen über die Notwendigkeit eines Druck-
reglers mit besserer Schließdruckgruppe informieren.
▶ Keine Inbetriebnahme durchführen.
▶ Messschlauch [2] abziehen.
▶ Verschlussschraube des Prüfnippels [1] für den Gas-Anschlussdruck
festschrauben.
Bild 50 Gas-Anschlussdruck messen
[1] Prüfnippel zum Messen des Gas-Anschlussdrucks und zum
Entlüften
[2] Messschlauch
[3] Messgerät
Land Gasgruppe
(Normprüfgas)
AT, CH, ES, PT Erdgas H (G20)
2)
DE Erdgas E (G20)
28
0010004158-001
1)
Anschlussdruck [mbar]
Min. Nenn Max.
17 20 25
17 20 25
Land Gasgruppe
(Normprüfgas)
2)
DE Erdgas LL (G25)
DE, AT, CH Flüssiggas P
(G 31)
1) Das Gasversorgungsunternehmen muss den Druck gemäß den
landesspezifischen oder örtlichen Vorschriften gewährleisten. Außerdem
müssen die oben genannten Bedingungen eingehalten werden. Eine
Inbetriebnahme außerhalb des angegebenen Anschlussdruckbereichs ist
unzulässig.
2) Die Erdgasgruppe "H nach DVGW-Arbeitsblatt G 260" liegt innerhalb der
Erdgasgruppe "E nach DIN EN 437". Die Erdgasgruppe "L nach DVGW-
Arbeitsblatt G 260" liegt innerhalb der Erdgasgruppe "LL nach DIN EN 437".
Tab. 7 Gasgruppen und Anschlussdrücke gemäß EN 437
Der vorgegebene Anschlussdruck muss über den gesamten Modulati-
onsbereich des Kessels sichergestellt sein. Gegebenenfalls ist ein zu-
sätzlicher Druckregler vorzusehen. Bei Mehrkessel- oder
Mehrverbrauchanlagen muss der Anschlussdruckbereich für den Einzel-
kessel in jedem Betriebszustand der Mehrkessel oder Mehr-
verbrauchanlage sichergestellt sein. Gegebenenfalls jeden Kessel oder
Verbraucher über separaten Druckregler versorgen.
7.10 CO kontrollieren und einstellen
2
Die gesamten Einstellungen müssen zuerst bei Volllast, dann bei Teillast
und dann noch einmal bei Volllast vorgenommen und überprüft werden.
7.10.1 CO -Einstellung bei Volllast durchführen und kontrollieren
2
▶ Schornsteinfegerbetrieb aktivieren und Last auf 100 % einstellen
( Kapitel 7.8.12, Seite 25).
▶ Servicemenü öffnen.
▶ Menü Diagnose auswählen und bestätigen.
▶ Menü Monitorwerte auswählen und bestätigen.
▶ Im Menü Kessel / Brenner den Menüpunkt Brennerleistung-Ist aus-
wählen.
▶ Warten, bis mindestens 70 % Last erreicht ist.
▶ Messfühler durch die Messöffnung ( Bild 54, Seite 30) im Abgas-
rohr in den Kernstrom halten und CO
▶ CO -Wert an der Großlast-Einstellschraube [1] einstellen.
2
Bild 51 CO -Einstellung bei Volllast vornehmen
2
[1] Großlast-Einstellschraube
Condens 7000 F – 6720867011 (2019/08)
1)
Anschlussdruck [mbar]
Min. Nenn Max.
18 20 25
42,5 50 57,5
-Gehalt kontrollieren.
2
0010004159-001
