Inspektion und Wartung

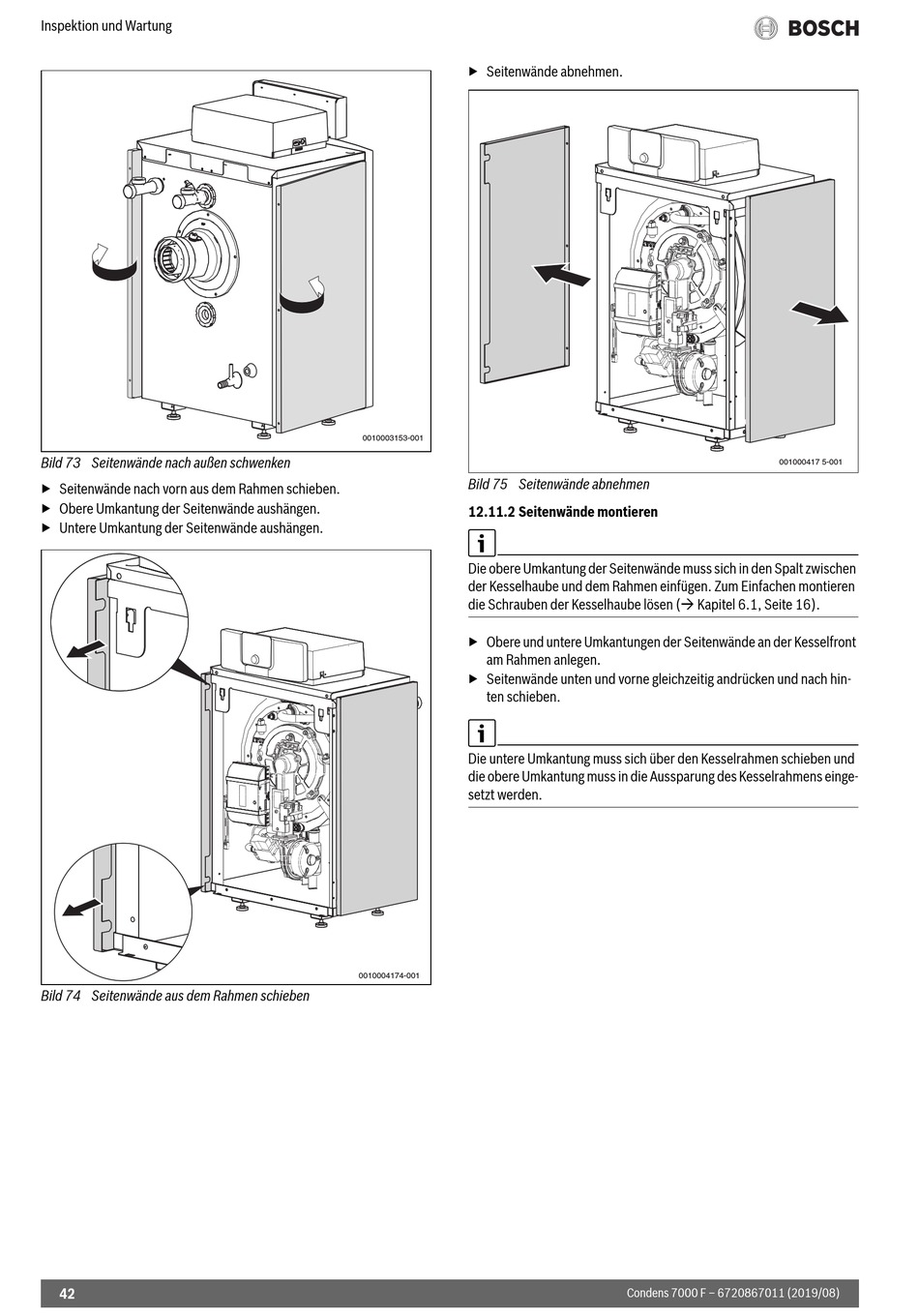

Bild 73 Seitenwände nach außen schwenken
▶ Seitenwände nach vorn aus dem Rahmen schieben.
▶ Obere Umkantung der Seitenwände aushängen.
▶ Untere Umkantung der Seitenwände aushängen.
Bild 74 Seitenwände aus dem Rahmen schieben
42
▶ Seitenwände abnehmen.
0010003153-001
Bild 75 Seitenwände abnehmen
12.11.2 Seitenwände montieren
Die obere Umkantung der Seitenwände muss sich in den Spalt zwischen
der Kesselhaube und dem Rahmen einfügen. Zum Einfachen montieren
die Schrauben der Kesselhaube lösen ( Kapitel 6.1, Seite 16).
▶ Obere und untere Umkantungen der Seitenwände an der Kesselfront
am Rahmen anlegen.
▶ Seitenwände unten und vorne gleichzeitig andrücken und nach hin-
ten schieben.
Die untere Umkantung muss sich über den Kesselrahmen schieben und
die obere Umkantung muss in die Aussparung des Kesselrahmens einge-
setzt werden.
0010004174-001
001000417 5-001
