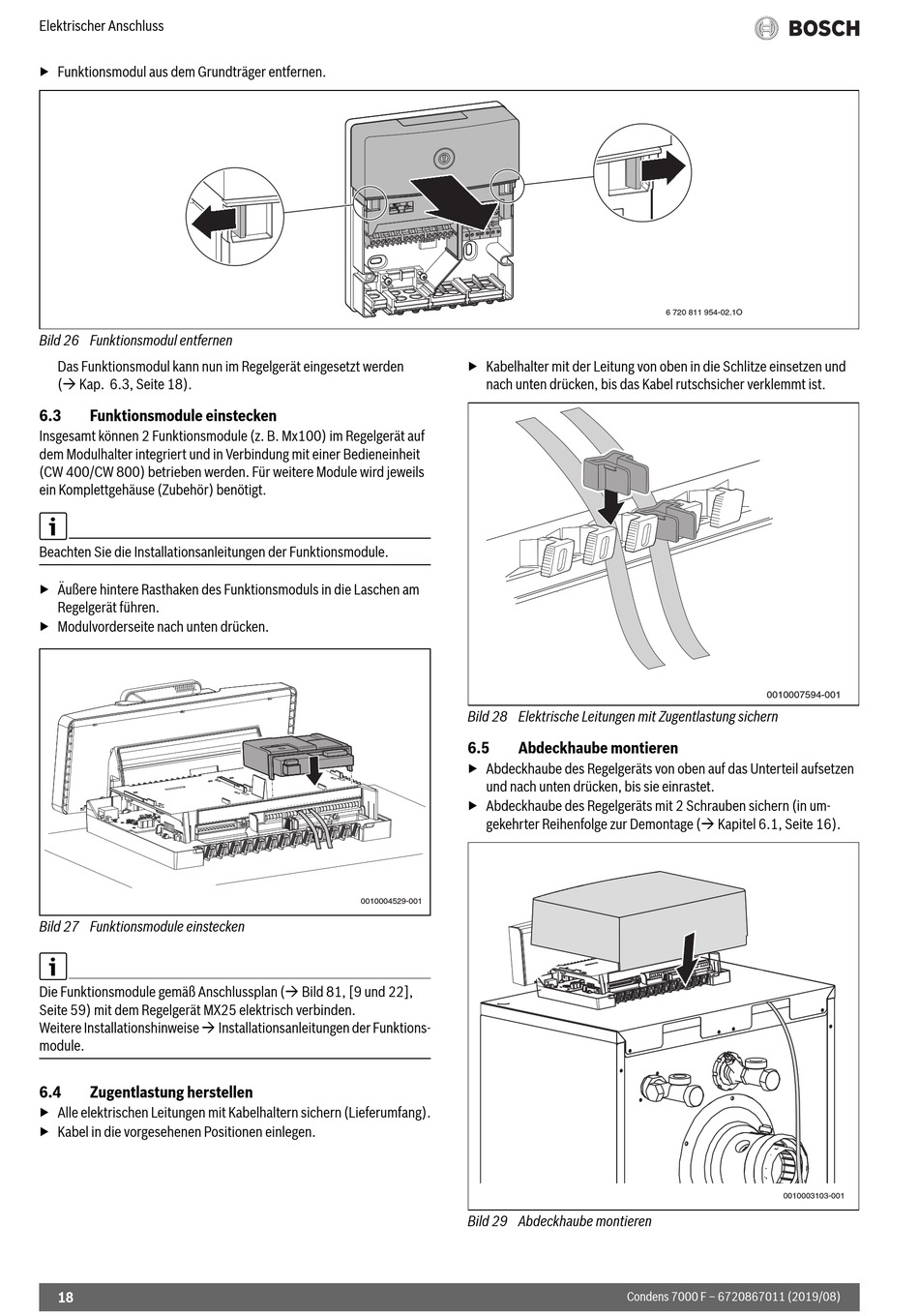

Elektrischer Anschluss
▶ Funktionsmodul aus dem Grundträger entfernen.
Bild 26 Funktionsmodul entfernen
Das Funktionsmodul kann nun im Regelgerät eingesetzt werden
( Kap. 6.3, Seite 18).
6.3 Funktionsmodule einstecken
Insgesamt können 2 Funktionsmodule (z. B. Mx100) im Regelgerät auf
dem Modulhalter integriert und in Verbindung mit einer Bedieneinheit
(CW 400/CW 800) betrieben werden. Für weitere Module wird jeweils
ein Komplettgehäuse (Zubehör) benötigt.
Beachten Sie die Installationsanleitungen der Funktionsmodule.
▶ Äußere hintere Rasthaken des Funktionsmoduls in die Laschen am
Regelgerät führen.
▶ Modulvorderseite nach unten drücken.
Bild 27 Funktionsmodule einstecken
Die Funktionsmodule gemäß Anschlussplan ( Bild 81, [9 und 22],
Seite 59) mit dem Regelgerät MX25 elektrisch verbinden.
Weitere Installationshinweise  Installationsanleitungen der Funktions-
module.
6.4 Zugentlastung herstellen
▶ Alle elektrischen Leitungen mit Kabelhaltern sichern (Lieferumfang).
▶ Kabel in die vorgesehenen Positionen einlegen.
18
▶ Kabelhalter mit der Leitung von oben in die Schlitze einsetzen und
nach unten drücken, bis das Kabel rutschsicher verklemmt ist.
Bild 28 Elektrische Leitungen mit Zugentlastung sichern
6.5 Abdeckhaube montieren
▶ Abdeckhaube des Regelgeräts von oben auf das Unterteil aufsetzen
und nach unten drücken, bis sie einrastet.
▶ Abdeckhaube des Regelgeräts mit 2 Schrauben sichern (in um-
gekehrter Reihenfolge zur Demontage ( Kapitel 6.1, Seite 16).
0010004529-001
Bild 29 Abdeckhaube montieren
6 720 811 954-02.1O
0010007594-001
0010003103-001
Condens 7000 F – 6720867011 (2019/08)
