Geräteausrüstung Prüfen; Gasleitung Entlüften; Grundeinstellungen - Bosch GC7000F 15 Installations- Und Wartungsanleitung Für Den Fachmann

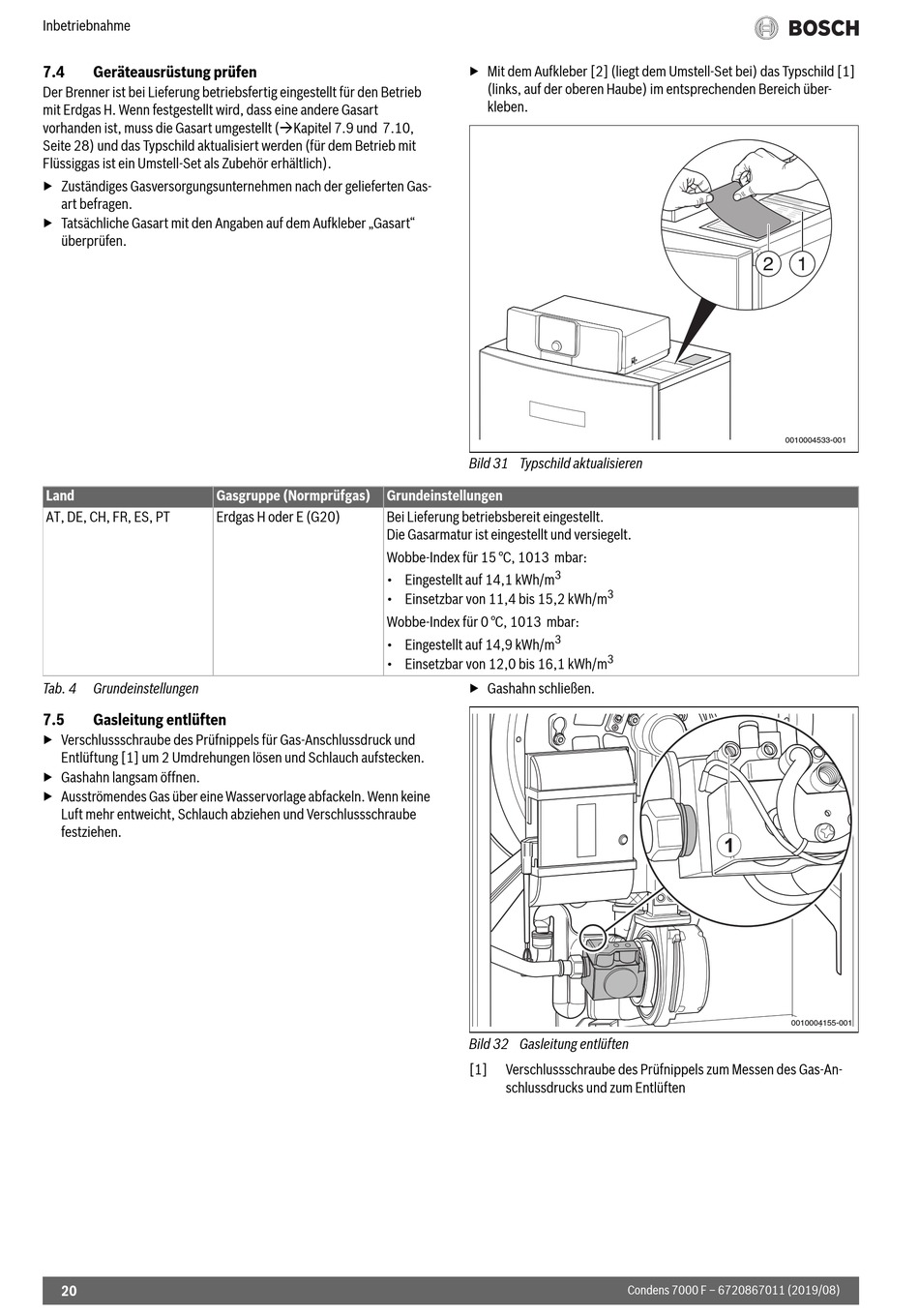

Inbetriebnahme
7.4 Geräteausrüstung prüfen
Der Brenner ist bei Lieferung betriebsfertig eingestellt für den Betrieb
mit Erdgas H. Wenn festgestellt wird, dass eine andere Gasart
vorhanden ist, muss die Gasart umgestellt (Kapitel 7.9 und 7.10,
Seite 28) und das Typschild aktualisiert werden (für dem Betrieb mit
Flüssiggas ist ein Umstell-Set als Zubehör erhältlich).
▶ Zuständiges Gasversorgungsunternehmen nach der gelieferten Gas-
art befragen.
▶ Tatsächliche Gasart mit den Angaben auf dem Aufkleber „Gasart"
überprüfen.
Land Gasgruppe (Normprüfgas)
AT, DE, CH, FR, ES, PT Erdgas H oder E (G20)
Tab. 4

Grundeinstellungen

7.5 Gasleitung entlüften
▶ Verschlussschraube des Prüfnippels für Gas-Anschlussdruck und
Entlüftung [1] um 2 Umdrehungen lösen und Schlauch aufstecken.
▶ Gashahn langsam öffnen.
▶ Ausströmendes Gas über eine Wasservorlage abfackeln. Wenn keine
Luft mehr entweicht, Schlauch abziehen und Verschlussschraube
festziehen.
20
▶ Mit dem Aufkleber [2] (liegt dem Umstell-Set bei) das Typschild [1]
(links, auf der oberen Haube) im entsprechenden Bereich über-
kleben.
Bild 31 Typschild aktualisieren
Grundeinstellungen
Bei Lieferung betriebsbereit eingestellt.
Die Gasarmatur ist eingestellt und versiegelt.
Wobbe-Index für 15 °C, 1013 mbar:
3
• Eingestellt auf 14,1 kWh/m
• Einsetzbar von 11,4 bis 15,2 kWh/m
Wobbe-Index für 0 °C, 1013 mbar:
3
• Eingestellt auf 14,9 kWh/m
• Einsetzbar von 12,0 bis 16,1 kWh/m
▶ Gashahn schließen.
Bild 32 Gasleitung entlüften
[1] Verschlussschraube des Prüfnippels zum Messen des Gas-An-
schlussdrucks und zum Entlüften
2
3
3
Condens 7000 F – 6720867011 (2019/08)
1
0010004533-001
0010004155-001
