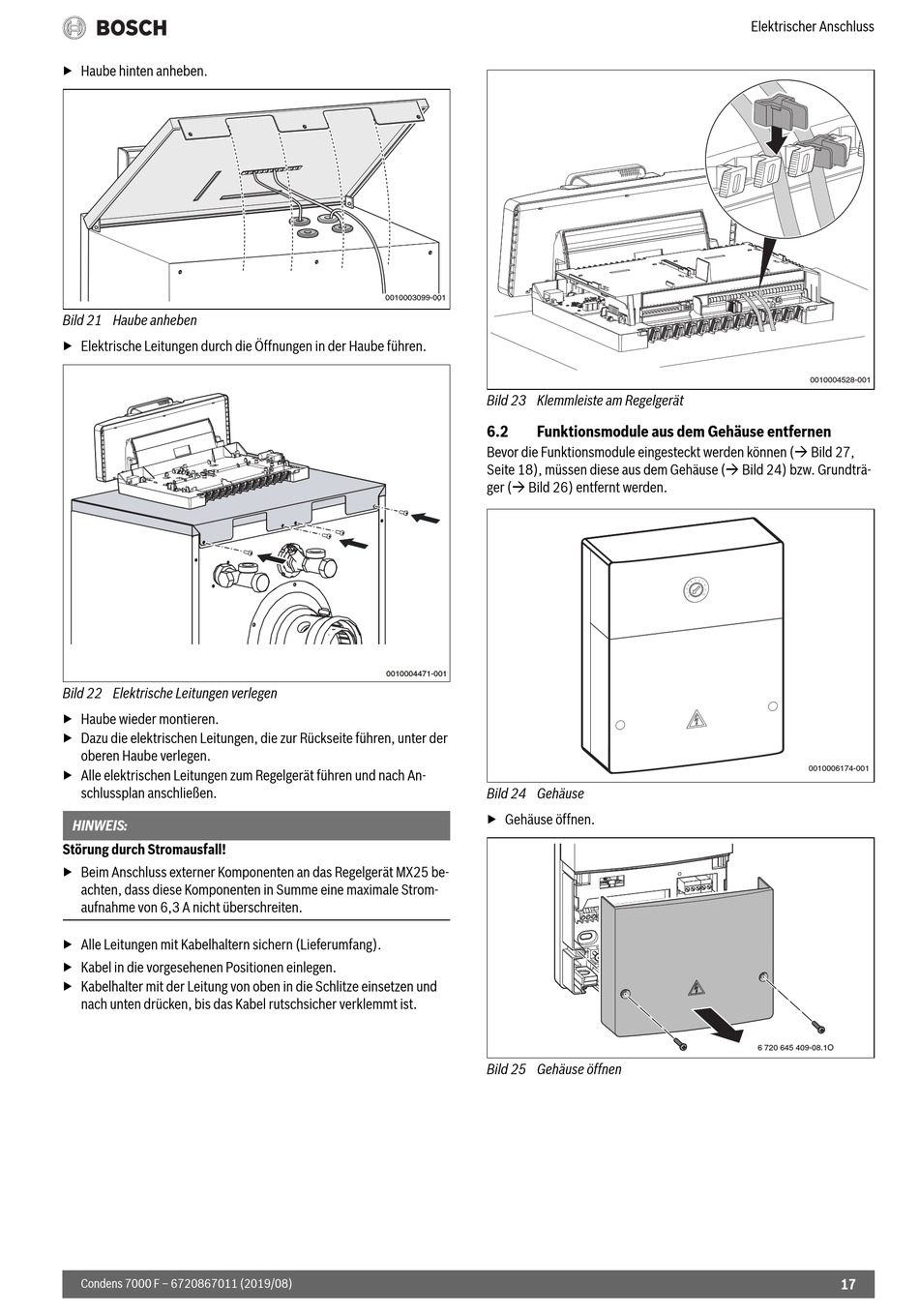

▶ Haube hinten anheben.
Bild 21 Haube anheben
▶ Elektrische Leitungen durch die Öffnungen in der Haube führen.
Bild 22 Elektrische Leitungen verlegen
▶ Haube wieder montieren.
▶ Dazu die elektrischen Leitungen, die zur Rückseite führen, unter der
oberen Haube verlegen.
▶ Alle elektrischen Leitungen zum Regelgerät führen und nach An-
schlussplan anschließen.
HINWEIS:
Störung durch Stromausfall!
▶ Beim Anschluss externer Komponenten an das Regelgerät MX25 be-
achten, dass diese Komponenten in Summe eine maximale Strom-
aufnahme von 6,3 A nicht überschreiten.
▶ Alle Leitungen mit Kabelhaltern sichern (Lieferumfang).
▶ Kabel in die vorgesehenen Positionen einlegen.
▶ Kabelhalter mit der Leitung von oben in die Schlitze einsetzen und
nach unten drücken, bis das Kabel rutschsicher verklemmt ist.
Condens 7000 F – 6720867011 (2019/08)
0010003099-001
Bild 23 Klemmleiste am Regelgerät
6.2 Funktionsmodule aus dem Gehäuse entfernen
Bevor die Funktionsmodule eingesteckt werden können ( Bild 27,
Seite 18), müssen diese aus dem Gehäuse ( Bild 24) bzw. Grundträ-
ger ( Bild 26) entfernt werden.
0010004471-001
Bild 24 Gehäuse
▶ Gehäuse öffnen.
Bild 25 Gehäuse öffnen
Elektrischer Anschluss
0010004528-001
5 6 5 6
4 4 7 7
3 3
8 8
2 2
9 9
1 1
10 10
0 0
0010006174-001
6 720 645 409-08.1O
