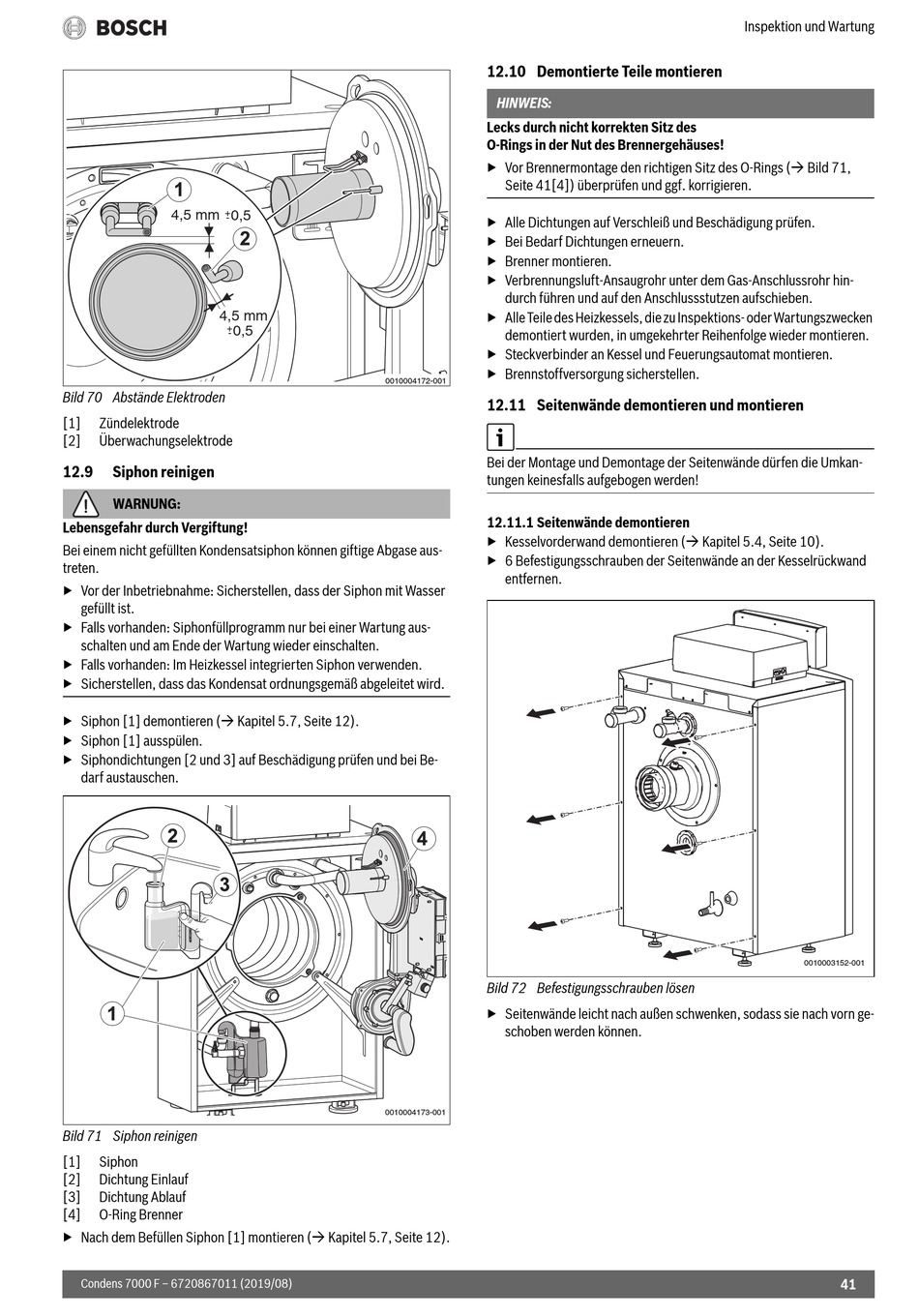

4,5 mm + - 0,5
4,5 mm
+ - 0,5
Bild 70 Abstände Elektroden
[1] Zündelektrode
[2] Überwachungselektrode
12.9 Siphon reinigen
WARNUNG:
Lebensgefahr durch Vergiftung!
Bei einem nicht gefüllten Kondensatsiphon können giftige Abgase aus-
treten.
▶ Vor der Inbetriebnahme: Sicherstellen, dass der Siphon mit Wasser
gefüllt ist.
▶ Falls vorhanden: Siphonfüllprogramm nur bei einer Wartung aus-
schalten und am Ende der Wartung wieder einschalten.
▶ Falls vorhanden: Im Heizkessel integrierten Siphon verwenden.
▶ Sicherstellen, dass das Kondensat ordnungsgemäß abgeleitet wird.
▶ Siphon [1] demontieren ( Kapitel 5.7, Seite 12).
▶ Siphon [1] ausspülen.
▶ Siphondichtungen [2 und 3] auf Beschädigung prüfen und bei Be-
darf austauschen.
Bild 71 Siphon reinigen
[1] Siphon
[2] Dichtung Einlauf
[3] Dichtung Ablauf
[4] O-Ring Brenner
▶ Nach dem Befüllen Siphon [1] montieren ( Kapitel 5.7, Seite 12).
Condens 7000 F – 6720867011 (2019/08)
12.10 Demontierte Teile montieren
HINWEIS:
Lecks durch nicht korrekten Sitz des
O-Rings in der Nut des Brennergehäuses!
▶ Vor Brennermontage den richtigen Sitz des O-Rings ( Bild 71,
Seite 41[4]) überprüfen und ggf. korrigieren.
▶ Alle Dichtungen auf Verschleiß und Beschädigung prüfen.
▶ Bei Bedarf Dichtungen erneuern.
▶ Brenner montieren.
▶ Verbrennungsluft-Ansaugrohr unter dem Gas-Anschlussrohr hin-
durch führen und auf den Anschlussstutzen aufschieben.
▶ Alle Teile des Heizkessels, die zu Inspektions- oder Wartungszwecken
demontiert wurden, in umgekehrter Reihenfolge wieder montieren.
▶ Steckverbinder an Kessel und Feuerungsautomat montieren.
▶ Brennstoffversorgung sicherstellen.
0010004172-001
12.11 Seitenwände demontieren und montieren
Bei der Montage und Demontage der Seitenwände dürfen die Umkan-
tungen keinesfalls aufgebogen werden!
12.11.1 Seitenwände demontieren
▶ Kesselvorderwand demontieren ( Kapitel 5.4, Seite 10).
▶ 6 Befestigungsschrauben der Seitenwände an der Kesselrückwand
entfernen.
Bild 72 Befestigungsschrauben lösen
▶ Seitenwände leicht nach außen schwenken, sodass sie nach vorn ge-
schoben werden können.
0010004173-001
Inspektion und Wartung
0010003152-001
