Symbolerklärung und Sicherheitshinweise HInspektion und Wartung Allgemeine Sicherheitshinweise Regelmäßige Inspektion und Wartung sind Voraussetzungen für den si- HHinweise für die Zielgruppe cheren und umweltverträglichen Betrieb der Heizungsanlage. Diese Bedienungsanleitung richtet sich an den Betreiber der Heizungs- Wir empfehlen, einen Vertrag zur jährlichen Inspektion und bedarfsab- anlage.

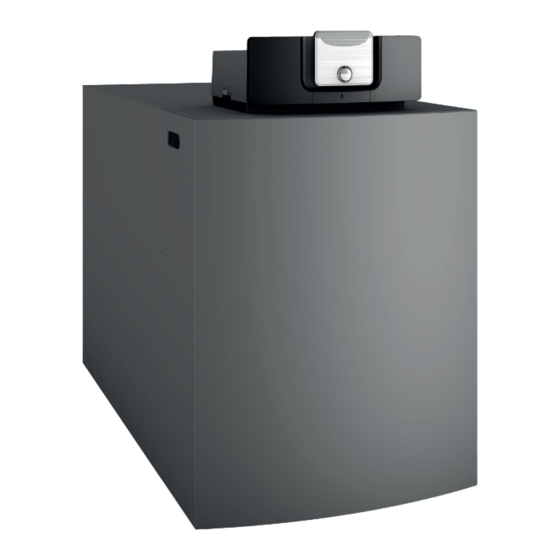

Anforderungen. Mit der CE-Kennzeichnung wird die Konformität des Produkts mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfüg- bar: www.bosch-homecomfort.de. 0010005792-002 Bild 1 OC7000F 18...49 Brennerhaube Regelgerät mit Bedieneinheit...
Angaben zum Produkt Zulässige Brennstoffe VORSICHT Personen- oder Sachschäden durch unzulässige Brennstoffe! Unzulässige Brennstoffe schädigen den Heizkessel und können gesund- heitsgefährdende Stoffe bilden. ▶ Nur Brennstoffe verwenden, die vom Hersteller für dieses Produkt freigegeben sind. Land Brennstoffe Bemerkung Deutschland • Heizöl EL nach •...
Inbetriebnahme Hinweise für den Betrieb Inbetriebnahme Der richtige Brennstoff Dieses Kapitel beschreibt die Inbetriebnahme mit dem Grundmodul des Reglers. HINWEIS Anlagenschaden durch falschen Brennstoff! Heizungsanlage betriebsbereit stellen ▶ Ausschließlich den angegebenen Brennstoff verwenden. ▶ Bauseitig installierte Brennstoffzufuhr öffnen. ▶ Heizungsnotschalter (wenn vorhanden) und/oder die Haussicherung Für einen reibungslosen Betrieb benötigt die Heizungsanlage den für den Heizkessel einschalten.
Bedienung Pos. Symbol Erläuterung Bedienung Wertanzeige (Anzeige der aktuellen Tempera- tur): Übersicht der Bedienelemente • Raumtemperatur bei Wandinstallation • Wärmeerzeugertemperatur bei Installation im Wärmeerzeuger. Wenn die Beleuchtung des Displays aus ist, bewirkt das erste Drücken ei- nes beliebigen Bedienelements lediglich das Einschalten der Beleuch- –...
Schornsteinfegerbetrieb ist aktiv Notbetrieb ist aktiv Externe Wärmeanforderung Status Bedieneinheit Ein Kommunikationsmodul ist im System vor- handen und eine Verbindung zum Bosch/Jun- kers Server ist aktiv. Tastensperre ist aktiv (auto-Taste und Aus- 0010005616-001 wahlknopf gedrückt halten, um die Tasten- Bild 7 Maximale Vorlauftemperatur sperre ein- oder auszuschalten).
Bedienung ▶ Temperatur einstellen und bestätigen. ▶ Max. Warmwassertemp. auswählen und bestätigen. 0010005618-001 0010005621-001 Bild 8 Maximale Vorlauftemperatur einstellen Bild 10 Maximale Warmwassertemperatur Die maximale Vorlauftemperatur kann zwischen 30 °C und 90 °C einge- ▶ Temperatur einstellen und bestätigen. stellt werden (der Temperaturbereich ist vom Wärmeerzeuger abhän- gig).
Thermische Desinfektion ▶ Vorlauftemperatur für den Notbetrieb im Menü Hauptmenü > Wär- Reinigung und Pflege meerzeuger unter dem Menüpunkt Notbetrieb Vorlauftemp. ein- Um den Heizkessel zu säubern, kann die Verkleidung mit einem nassen stellen. Tuch (Wasser/Seife) gereinigt werden. In jedem Fall keine scheuernden oder aggressiven Reinigungsmittel, die die Lackierung oder Kunst- stoffteile beschädigen, verwenden.
Außerbetriebnahme Heizungsanlage im Notfall außer Betrieb nehmen Außerbetriebnahme Heizkessel über das Regelgerät außer Betrieb Die Heizungsanlage nur bei einem Notfall über die Sicherung des Auf- nehmen stellraums oder den Heizungsnotschalter abschalten. Den Heizkessel über den Hauptschalter des Regelgeräts MX25 außer Be- trieb nehmen.
Anhang 8.1.2 Verriegelnde Störung zurücksetzen Diese Angaben erhalten Sie vom Typschild oder vom Zusatztypschild in der Blende. Bei einer verriegelnden Störung blinkt die Status LED ( Bild 2, [12], Seite 4). Olio Condens 7000 F (z. B. OC7000F 18): ............▶...
Anhang Betriebs- Fehler- Ursache Beschreibung Prüfvorgang/ Maßnahme Code nummer Ursache Temperaturanstieg Wärmetauscherschutz wegen Keine oder zu geringe Ausreichende Wärmeabnahme Kesseltemperaturfühler zu hoher Anstiegs- Wärmeabnahme (z. B. sicherstellen. zu schnell geschwindigkeit. Thermostatventile und -mi- (> 70 K/min). scher geschlossen). Kesselkreis-Volumen- Ausreichend dimensionierte strom zu gering.
B. „Europäische Richtlinie 2012/19/EG über Elektro- und Elekt- unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, ronik-Altgeräte“. Diese Vorschriften legen die Rahmenbedingungen fest, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- die für die Rückgabe und das Recycling von Elektronik-Altgeräten in den fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.
Anhang Energiesparhinweise Sparsam heizen Das Gerät ist so konstruiert, dass der Gasverbrauch und die Umwelt- belastung möglichst niedrig und die Behaglichkeit groß ist. Ent- sprechend dem jeweiligen Wärmebedarf der Wohnung wird die Gaszufuhr zum Brenner geregelt. Nach Erreichen des geforderten Wärmebedarfs wird der Brenner durch die Ein-Aus-Regelung komplett abgeschaltet.
