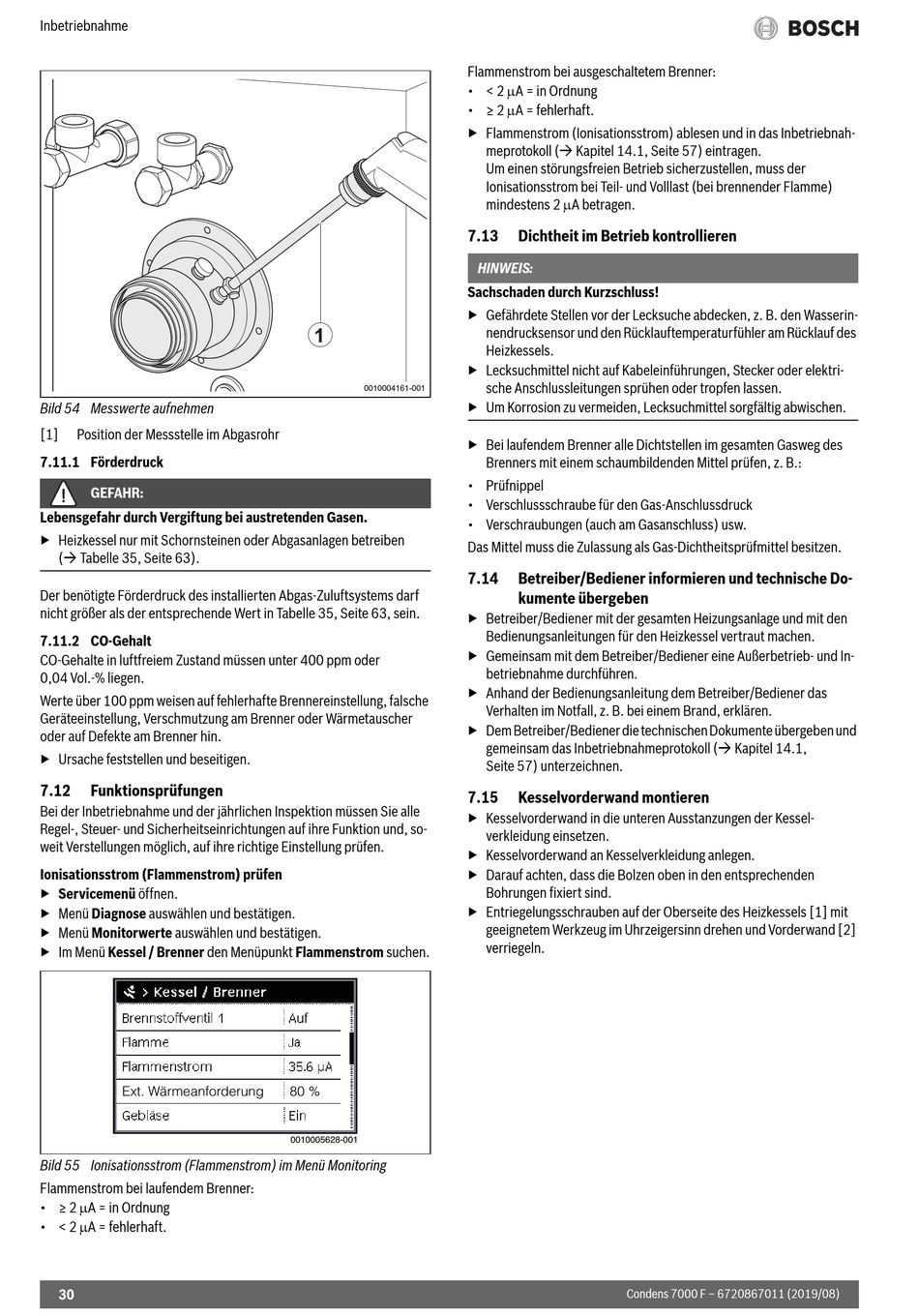

Inbetriebnahme
Bild 54 Messwerte aufnehmen
[1] Position der Messstelle im Abgasrohr
7.11.1 Förderdruck
GEFAHR:
Lebensgefahr durch Vergiftung bei austretenden Gasen.
▶ Heizkessel nur mit Schornsteinen oder Abgasanlagen betreiben
( Tabelle 35, Seite 63).
Der benötigte Förderdruck des installierten Abgas-Zuluftsystems darf
nicht größer als der entsprechende Wert in Tabelle 35, Seite 63, sein.
7.11.2 CO-Gehalt
CO-Gehalte in luftfreiem Zustand müssen unter 400 ppm oder
0,04 Vol.-% liegen.
Werte über 100 ppm weisen auf fehlerhafte Brennereinstellung, falsche
Geräteeinstellung, Verschmutzung am Brenner oder Wärmetauscher
oder auf Defekte am Brenner hin.
▶ Ursache feststellen und beseitigen.
7.12 Funktionsprüfungen
Bei der Inbetriebnahme und der jährlichen Inspektion müssen Sie alle
Regel-, Steuer- und Sicherheitseinrichtungen auf ihre Funktion und, so-
weit Verstellungen möglich, auf ihre richtige Einstellung prüfen.
Ionisationsstrom (Flammenstrom) prüfen
▶ Servicemenü öffnen.
▶ Menü Diagnose auswählen und bestätigen.
▶ Menü Monitorwerte auswählen und bestätigen.
▶ Im Menü Kessel / Brenner den Menüpunkt Flammenstrom suchen.
Ext. Wärmeanforderung
Bild 55 Ionisationsstrom (Flammenstrom) im Menü Monitoring
Flammenstrom bei laufendem Brenner:
• ≥ 2 A = in Ordnung
• < 2 A = fehlerhaft.
30
0010004161-001
80 %
0010005628-001
Flammenstrom bei ausgeschaltetem Brenner:
• < 2 A = in Ordnung
• ≥ 2 A = fehlerhaft.
▶ Flammenstrom (Ionisationsstrom) ablesen und in das Inbetriebnah-
meprotokoll ( Kapitel 14.1, Seite 57) eintragen.
Um einen störungsfreien Betrieb sicherzustellen, muss der
Ionisationsstrom bei Teil- und Volllast (bei brennender Flamme)
mindestens 2 A betragen.
7.13 Dichtheit im Betrieb kontrollieren
HINWEIS:
Sachschaden durch Kurzschluss!
▶ Gefährdete Stellen vor der Lecksuche abdecken, z. B. den Wasserin-
nendrucksensor und den Rücklauftemperaturfühler am Rücklauf des
Heizkessels.
▶ Lecksuchmittel nicht auf Kabeleinführungen, Stecker oder elektri-
sche Anschlussleitungen sprühen oder tropfen lassen.
▶ Um Korrosion zu vermeiden, Lecksuchmittel sorgfältig abwischen.
▶ Bei laufendem Brenner alle Dichtstellen im gesamten Gasweg des
Brenners mit einem schaumbildenden Mittel prüfen, z. B.:
• Prüfnippel
• Verschlussschraube für den Gas-Anschlussdruck
• Verschraubungen (auch am Gasanschluss) usw.
Das Mittel muss die Zulassung als Gas-Dichtheitsprüfmittel besitzen.
7.14 Betreiber/Bediener informieren und technische Do-
kumente übergeben
▶ Betreiber/Bediener mit der gesamten Heizungsanlage und mit den
Bedienungsanleitungen für den Heizkessel vertraut machen.
▶ Gemeinsam mit dem Betreiber/Bediener eine Außerbetrieb- und In-
betriebnahme durchführen.
▶ Anhand der Bedienungsanleitung dem Betreiber/Bediener das
Verhalten im Notfall, z. B. bei einem Brand, erklären.
▶ Dem Betreiber/Bediener die technischen Dokumente übergeben und
gemeinsam das Inbetriebnahmeprotokoll ( Kapitel 14.1,
Seite 57) unterzeichnen.
7.15 Kesselvorderwand montieren
▶ Kesselvorderwand in die unteren Ausstanzungen der Kessel-
verkleidung einsetzen.
▶ Kesselvorderwand an Kesselverkleidung anlegen.
▶ Darauf achten, dass die Bolzen oben in den entsprechenden
Bohrungen fixiert sind.
▶ Entriegelungsschrauben auf der Oberseite des Heizkessels [1] mit
geeignetem Werkzeug im Uhrzeigersinn drehen und Vorderwand [2]
verriegeln.
