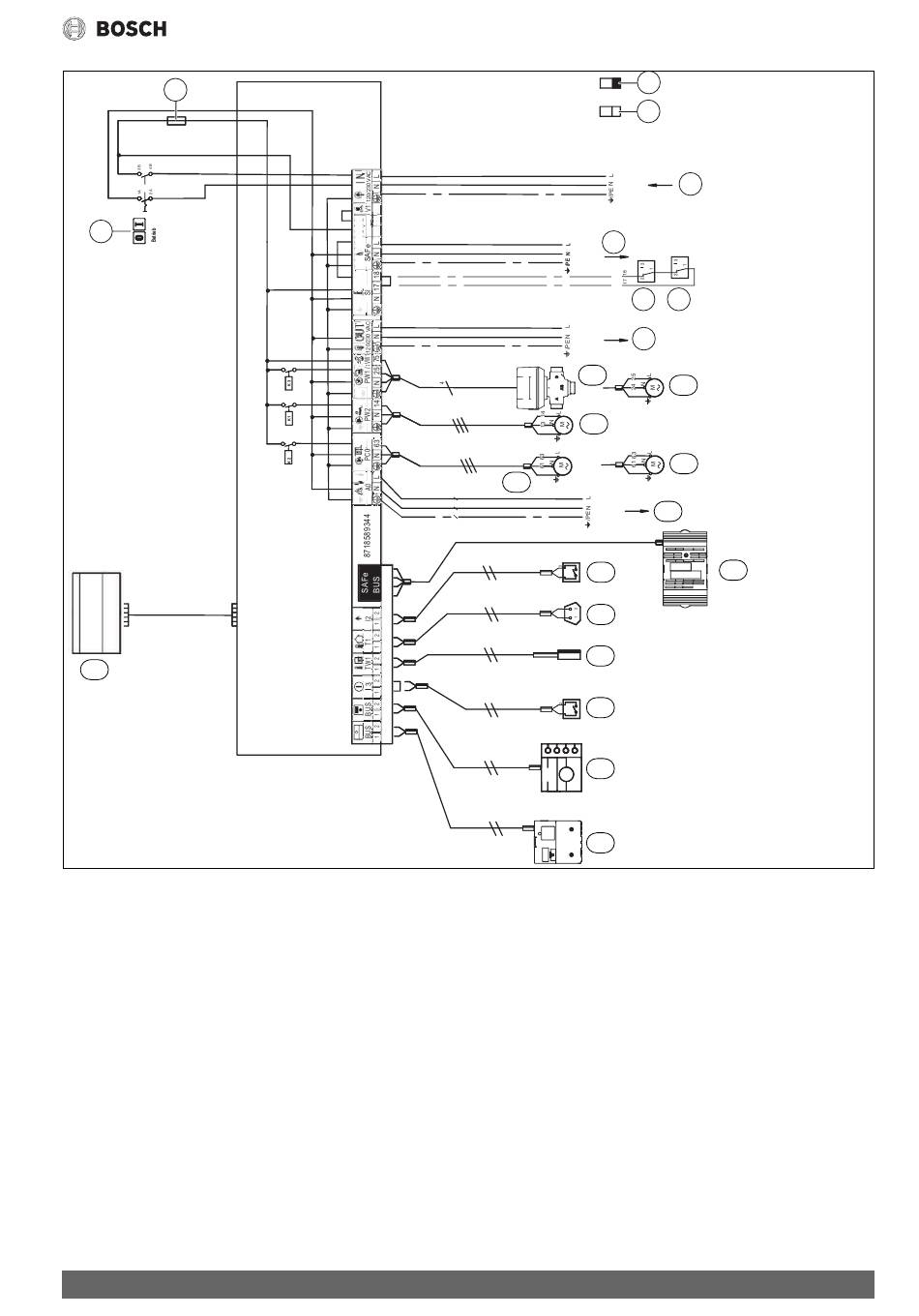

Bild 81 Anschlussplan Regelgerät MX25
[1] Hauptschalter
[2] Sicherung 6,3 A
[3] Schutzkleinspannung
[4] Steuerspannung 230 V
[5] IN - Netzeingang
[6] SAFe - Netzversorgung Feuerungsautomat, 230 V/50Hz
[7] SI - Sicherheitskomponente 1
[8] SI - Sicherheitskomponente 2
[9] OUT - Netzversorgung Funktionsmodule, 230 V/50 Hz
[10] PW1/VW1 - DWV 3-Wege-Ventil
[11] PW1 - Speicherladepumpe
[12] PW2 - Zirkulationspumpe
[13] PC0 - Heizungspumpe
[14] PC0 - Zubringerpumpe
[15] A0 - Sammelstörmeldung 230 V AC, maximal 3A
[16] I2 - Wärmeanforderung (extern)
[17] SAFe - Verbindung zum Feuerungsautomaten
[18] T1 - Außentemperaturfühler
[19] TW1 - Warmwasser-Temperaturfühler
[20] I3 - externe Verriegelung (die Brücke bei Anschluss entfernen)
Condens 7000 F – 6720867011 (2019/08)
3
4
6
7
9
10
12
14
15
16
18
19
20
21
22
[21] BUS - Verbindung zu Bedieneinheit
[22] BUS - Verbindung zu Funktionsmodulen
[23] Bedieneinheit
Anhang
5
8
11
13
17
0010004178-001
