▶ Schraubverbindung [1] an der Gasarmatur lösen.

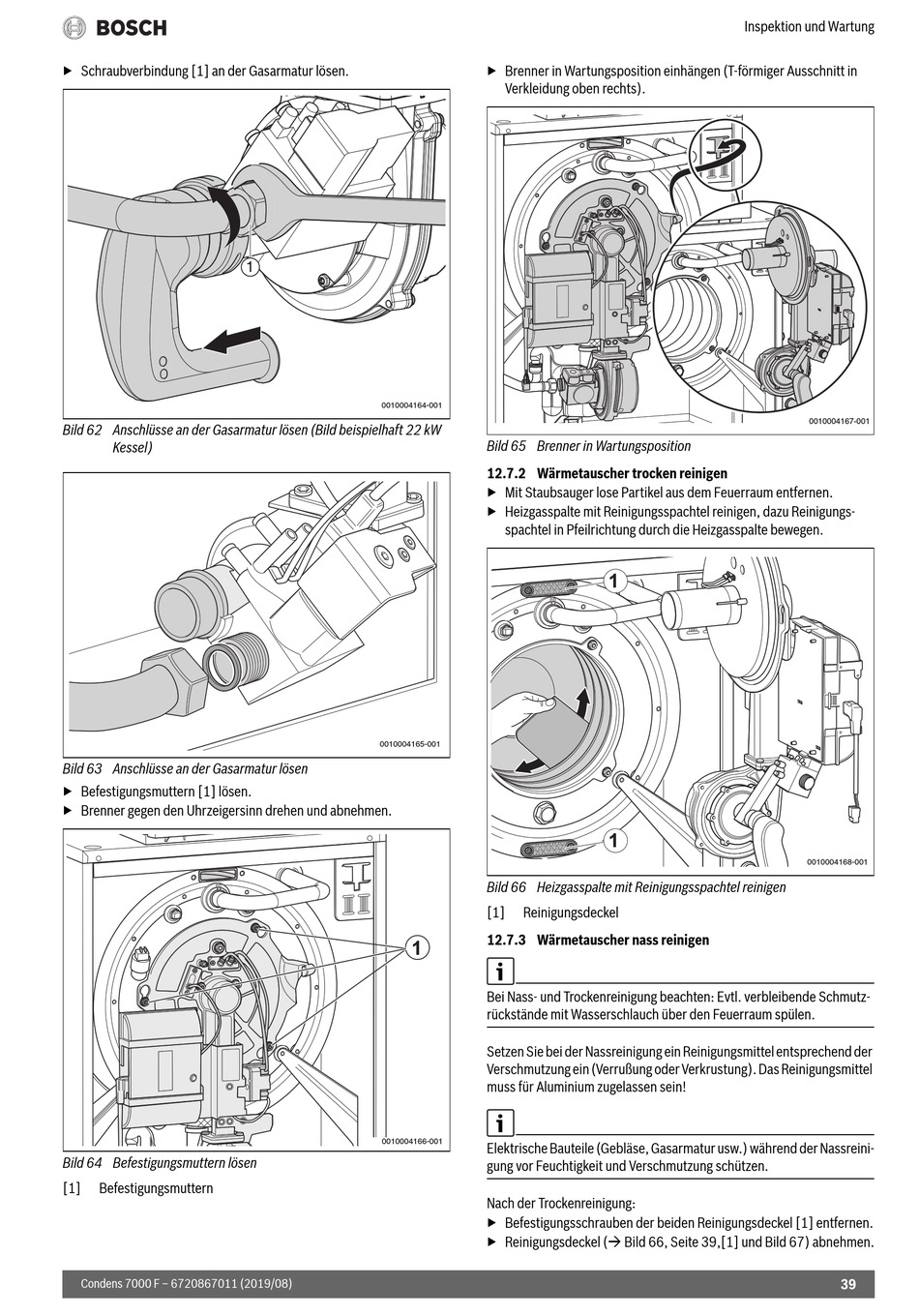

Bild 62 Anschlüsse an der Gasarmatur lösen (Bild beispielhaft 22 kW
Kessel)
Bild 63 Anschlüsse an der Gasarmatur lösen
▶ Befestigungsmuttern [1] lösen.
▶ Brenner gegen den Uhrzeigersinn drehen und abnehmen.
Bild 64 Befestigungsmuttern lösen
[1] Befestigungsmuttern
Condens 7000 F – 6720867011 (2019/08)
1
0010004164-001
0010004165-001
0010004166-001
▶ Brenner in Wartungsposition einhängen (T-förmiger Ausschnitt in
Verkleidung oben rechts).
Bild 65 Brenner in Wartungsposition
12.7.2 Wärmetauscher trocken reinigen
▶ Mit Staubsauger lose Partikel aus dem Feuerraum entfernen.
▶ Heizgasspalte mit Reinigungsspachtel reinigen, dazu Reinigungs-
spachtel in Pfeilrichtung durch die Heizgasspalte bewegen.
Bild 66 Heizgasspalte mit Reinigungsspachtel reinigen
[1] Reinigungsdeckel
12.7.3 Wärmetauscher nass reinigen
Bei Nass- und Trockenreinigung beachten: Evtl. verbleibende Schmutz-
rückstände mit Wasserschlauch über den Feuerraum spülen.
Setzen Sie bei der Nassreinigung ein Reinigungsmittel entsprechend der
Verschmutzung ein (Verrußung oder Verkrustung). Das Reinigungsmittel
muss für Aluminium zugelassen sein!
Elektrische Bauteile (Gebläse, Gasarmatur usw.) während der Nassreini-
gung vor Feuchtigkeit und Verschmutzung schützen.
Nach der Trockenreinigung:
▶ Befestigungsschrauben der beiden Reinigungsdeckel [1] entfernen.
▶ Reinigungsdeckel ( Bild 66, Seite 39,[1] und Bild 67) abnehmen.
Inspektion und Wartung
0010004167-001
0010004168-001
